podświetlenie nawiewów

Postprzez redies » 6 lut 2014, o 13:41

witam wszystkich mam mały problem odnośnie podświetlania pokręteł regulacji nawiewów a mianowicie rozebrałem to ustrojstwo i tam jest jedna mała żaróweczka, którą wymieniłem ale ona oświetla jedynie to środkowe pokrętło a na dwa skrajne świeci jak by chciało a nie mogło czym to jest spowodowane? może ktoś wrzuci jakieś fotki co zastosować aby świeciło na wszystkie.
honor&patria
Avatar użytkownika
redies
Czytacz

Posty: 58
Dołączył(a): 23 lis 2013, o 21:24
Lokalizacja: opolskie

podświetlenie nawiewów



Postprzez palio » 6 lut 2014, o 13:46

No niestety, ale tak to jest rozwiązane w naszych autach. Nie świeci to za ładnie. Jest tylko jedna żarówka i powinien być taki pająk (światłowód), który rozświetla pozostałe pokrętła.

Ja zastosowałem oświetlenie LED
http://lediker.pl/vw-golf-3-vento-oswie ... 1,109.html

Większość osób ma moduły od Niego.
Avatar użytkownika
palio
Administrator

Posty: 3881
Dołączył(a): 24 mar 2010, o 20:45
Lokalizacja: Fajsławice
Rocznik: 95
Silnik: 1Z++
Paliwo: ON
Nadwozie: 5-drzwiowe

Postprzez redies » 6 lut 2014, o 13:49

tak myślałem że trzeba będzie coś przerabiać pomyślę co by wykombinować i wezmę pod uwagę twoją poradę a mógłbyś bliżej podać jak to zamontowałeś?
honor&patria
Avatar użytkownika
redies
Czytacz

Posty: 58
Dołączył(a): 23 lis 2013, o 21:24
Lokalizacja: opolskie

Postprzez palio » 6 lut 2014, o 14:04

MONTAŻ KONSTRUKCJI LED W PANELU

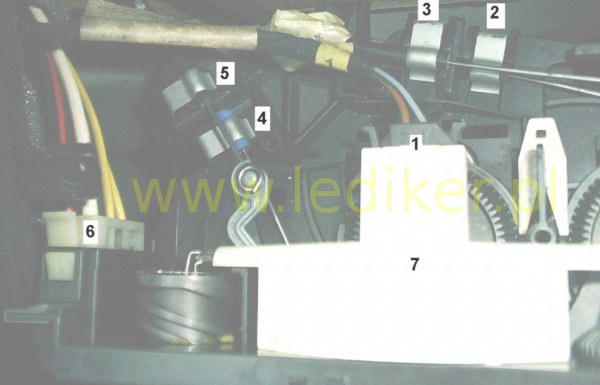

1. Konstrukcja z diodami LED ma być umieszczona w tylnej części panelu pokręteł w miejscu oryginalnych plastików przewodzących światło. Panel z tyłu wygląda tak jak na poniższym zdjęciu. Opis elementów:
Numer 1 - wtyk zasilajacy podświetlenie panelu; po założeniu konstrukcji z diodami wpinamy do niego kabelki zasilające; w niektórych modelach wtyk ten nie jest podłączony do białej osłony oznaczonej numerem 7 tylko obok koła zębatego pokrętła temperatury.
Numery 2-5 linki sterowania nadmuchem; generalanie nie trzeba ich odpinac bo zatrzaski bardzo ciężko się odpinają i łatwo urwać uchwyty. Jesli jednak konieczne jest odpiecie tych linek to należy je opisać aby poprawnie je ponownie podłaczyć
Numer 6 - wtyk zasilania wentylatora nadmuchu; tego wtyku nie ruszamy jeśli nie musimy wyciagać całego panelu pokręteł

Obrazek

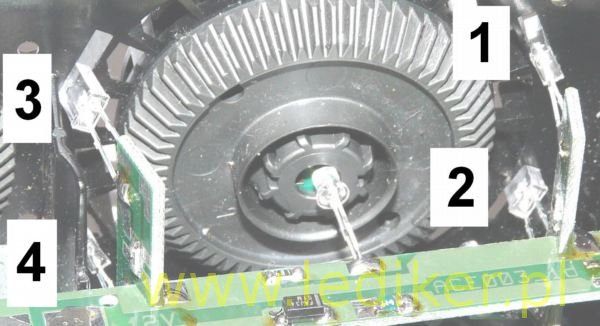

2. Po usunięciu wszystkich plastików z tylnej części panelu pokręteł umieszczamy tam konstrukcję z diodami tak jak na zdjęciu. Zwracamy szczególną uwagę na cztery diody prostokątne. Numerki oznaczają kolejność wkładania poszczególnych diodek.

Obrazek

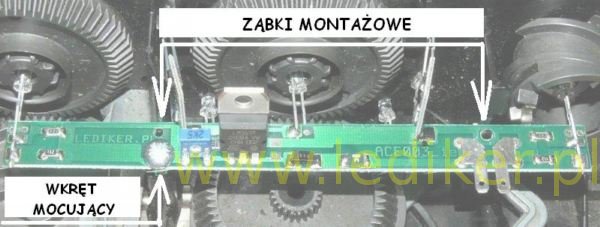

3. Cała konstrukcja ma wchodzić na dwa ząbki pokazane na dwóch kolejnych zdjęciach

Obrazek

Obrazek

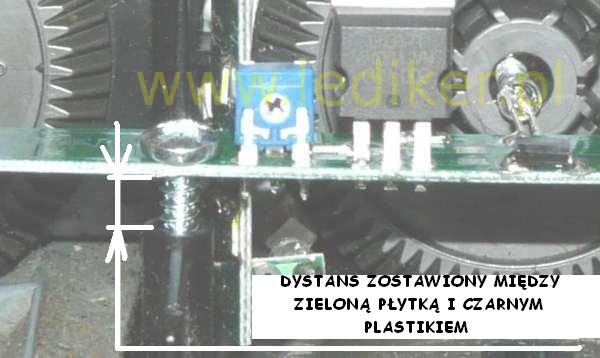

4. Jeśli płytka ładnie się ułożyła na dwóch ząbkach można ją przykręcić. UWAGA! Nie dokręcamy wkręta do oporu tylko do momentu gdy płytka przestanie się ruszać tak jak na pokazanym zdjęciu.
Obrazek

5. Na kolejnym zdjęciu można zobaczyć w których otworach powinny być poszczególne diody i jak można podginać diody okrągłe w przypadku problemów z poprawnym oświetleniem środkowego pokrętła.
Obrazek

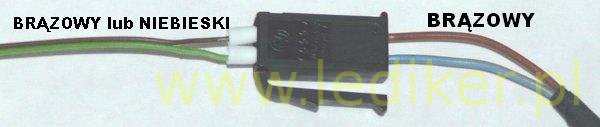

6. Zasilanie płytki podłaczamy do oryginalnej wtyczki jak na zdjęciu.
Obrazek



PRZYGOTOWANIE MASKOWNICY

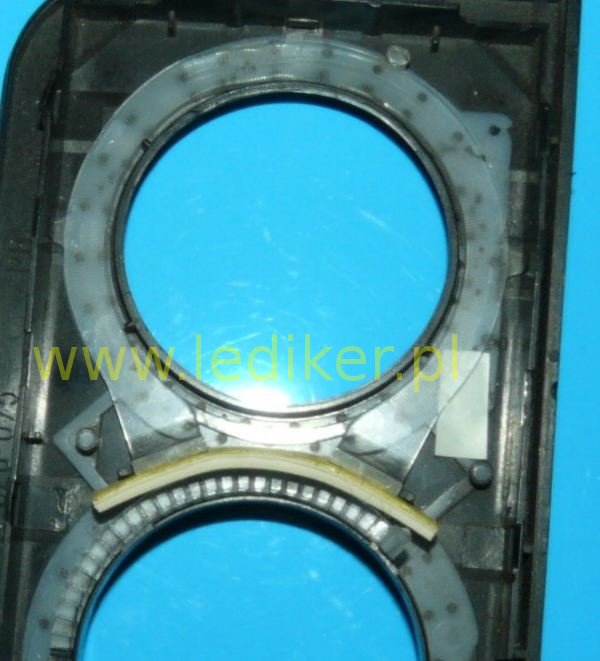

7. Z maskownicy ostrożnie zdejmujemy przezroczyste oryginalne światłowody z bocznych pokreteł. Trzeba pamietać, że każde pękniecie światłowodu pogarsza przewodznie światła. W niektórych autach jak np. passat b4 ściągamy również zielony plastik ze środkowego pokrętła.

Obrazek

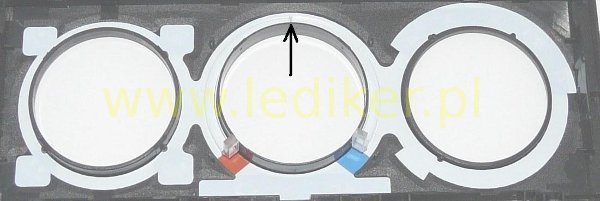

8. Wokół środkowego otworu naklejamy dwa światłowody dołaczone do zestawu. Zwracamy uwagę na to, aby zamalowane na czarno końcówki światłowodów były centralnie na górze tak jak pokazuje strzałka na zdjęciu. Dodatkowo zdjęcie pokazuje maskownicę z wymienioną folią z symbolami nawiewu. Folię tą wymieniamy w autach: VW POLO, VW PASSAT B3 oraz we wszystkich seatach. W pozostałych autach światłowody naklejamy bezpośrednio na maskownicę.

Obrazek

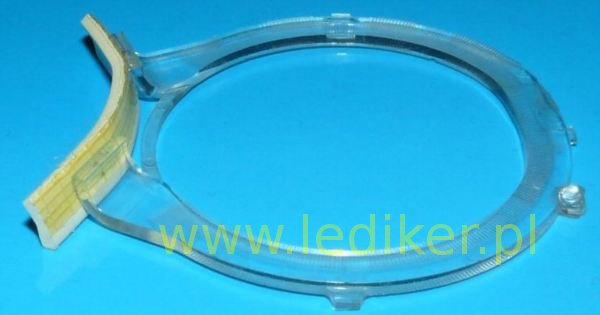

9. Następnie do obu oryginalnych światłowodów przyklejamy dołaczone do zestawu naklejki.
Obrazek

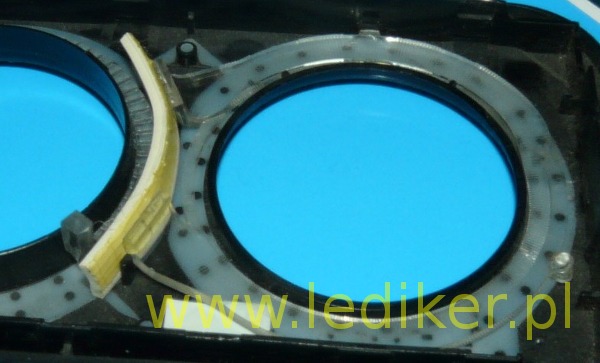

10. Światłowody z naklejkami umieszcamy ponownie w maskownicy tak, aby naklejki przylegały do światłowodów środkowego pokrętła. Naklejki mają odseparować kolory środkowego pokrętła od bocznych pokręteł.
Obrazek
Obrazek

11. Kolejne zdjęcie przedstawia miejsce ucięcia białej końcówki plastiku, który jest środku każdego pokrętła. Każdy VW ma zielone plastiki natomiast w seatach jest on czerwony. KOńcówki te odcianym tylko gdy kreski na pokrętłach słabo świecą, czyli gdy kolor plastiku jest inny niz kolor diody LED.
Obrazek


Instrukcja montażu ściągnięta ze strony www.ledirer.pl.

Według tej instrukcji montowałem u siebie.
Avatar użytkownika
palio
Administrator

Posty: 3881
Dołączył(a): 24 mar 2010, o 20:45
Lokalizacja: Fajsławice
Rocznik: 95
Silnik: 1Z++
Paliwo: ON
Nadwozie: 5-drzwiowe

Postprzez zb46 » 7 lut 2014, o 01:44

Witam.
Odnośnie tych plastików w pokrętłach to obcinanie nie specjalnie wygląda. Ja w swoim uciołem jak napisali w tej instrukcji i wyglądało to przy czerwonym podświetleniu nijak oprócz tego że w pokrętle brakuje tego kawałka.Tak jak Kolega wyżej napisał są zielone te plastiki ale są tez białe. Ja poszukałem i zamieniłem u siebie na trzy białe i nie ma problemu z obcinaniem i wygląda to lepiej. Może się mylę ale najczęściej chyba są dwa zielone i jeden biały.

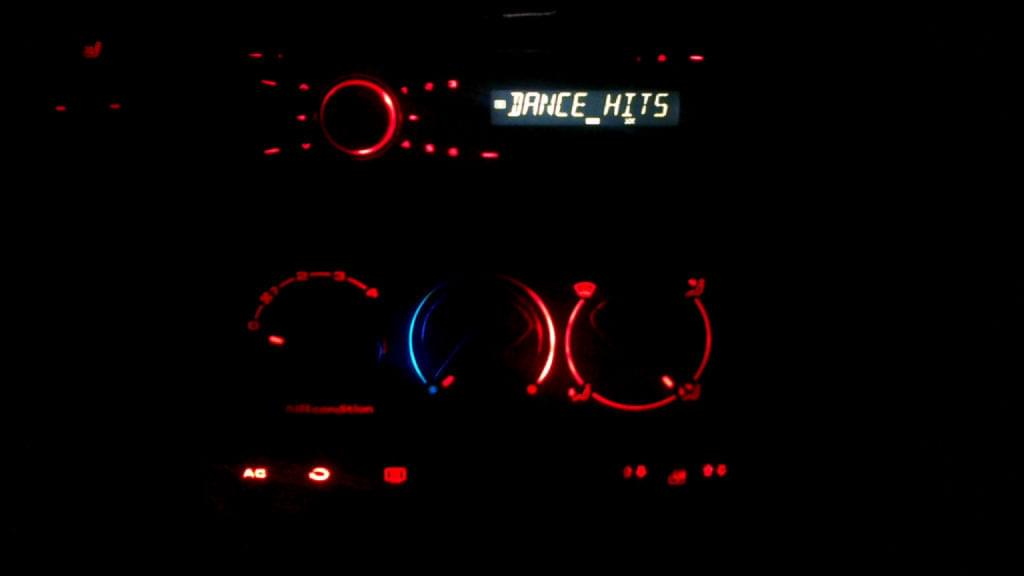

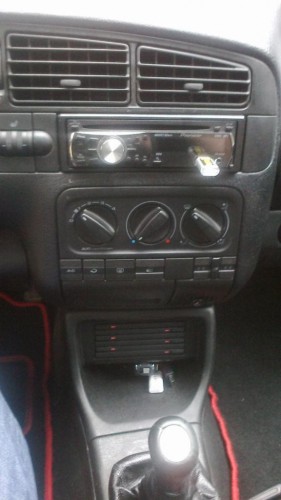

U mnie wygląda to tak chociaż fota nie najlepsza w realu jest lepiej zwłaszcza to przejście z niebieskiego na czerwone

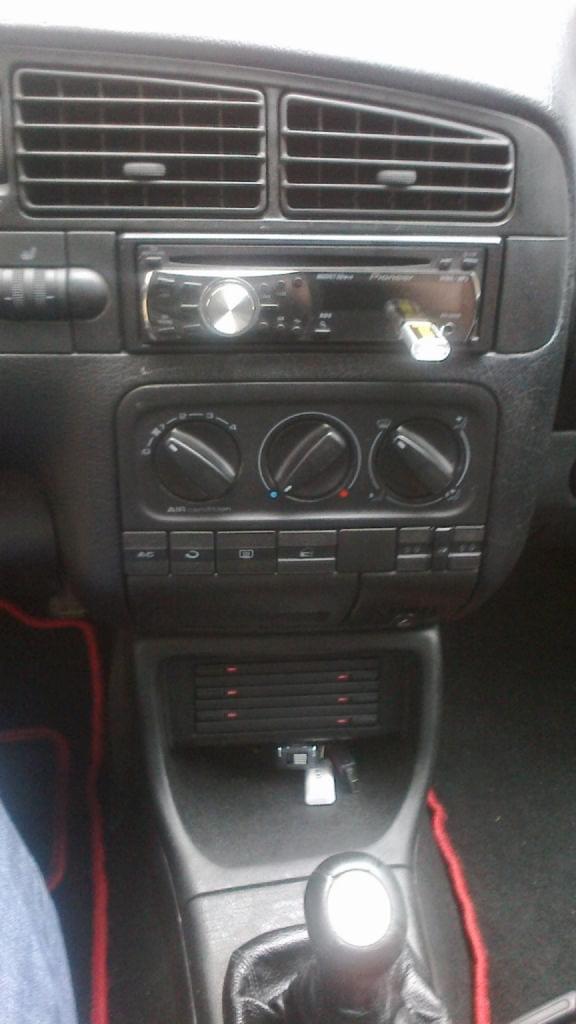

tak wygląda w dzień
http://www.fotosik.pl/showFullSize.php? ... 2ec4e90d38
a tak w nocy
http://www.fotosik.pl/showFullSize.php? ... 0183334338
Pozdro.
zb46
Czytacz
