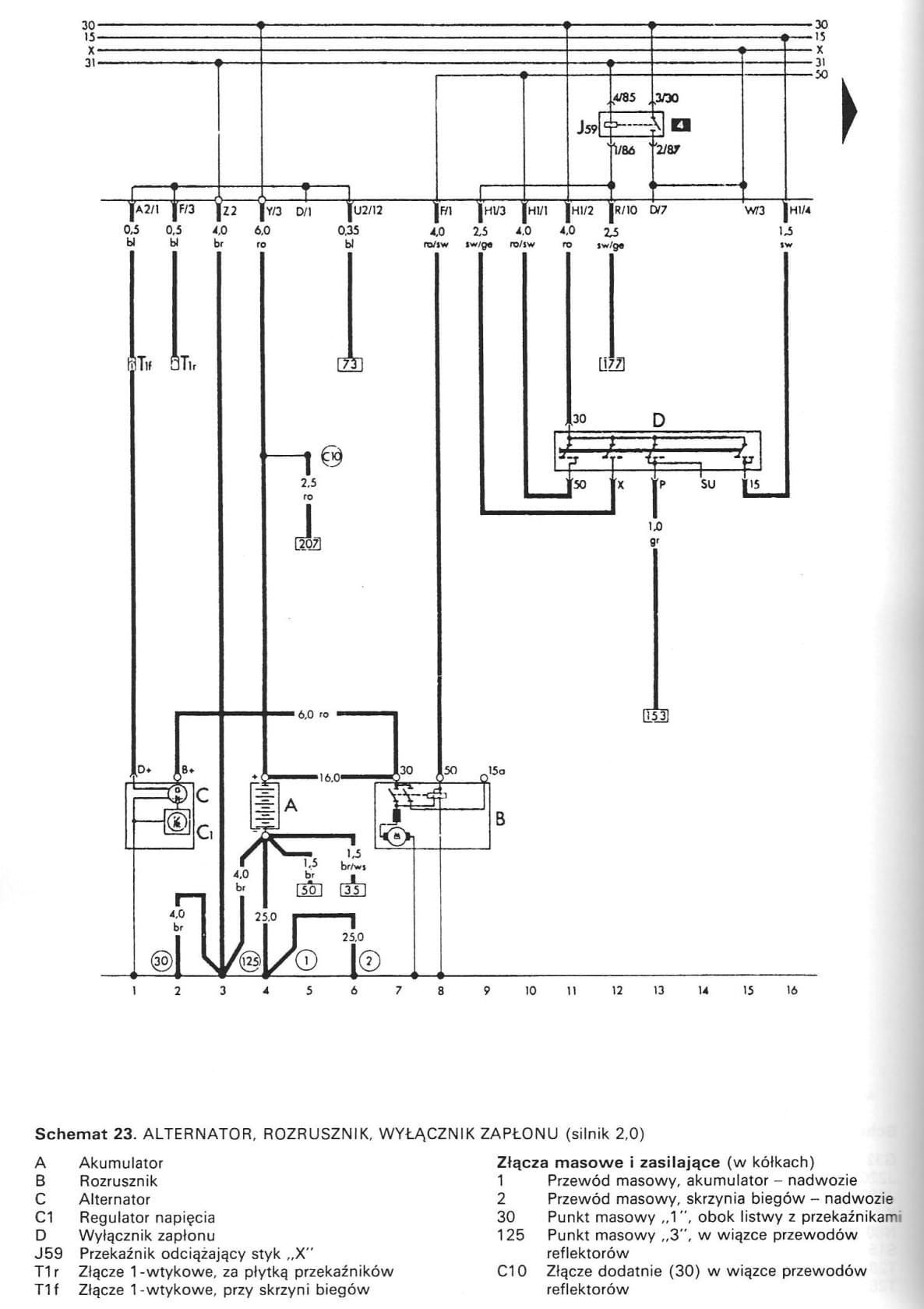

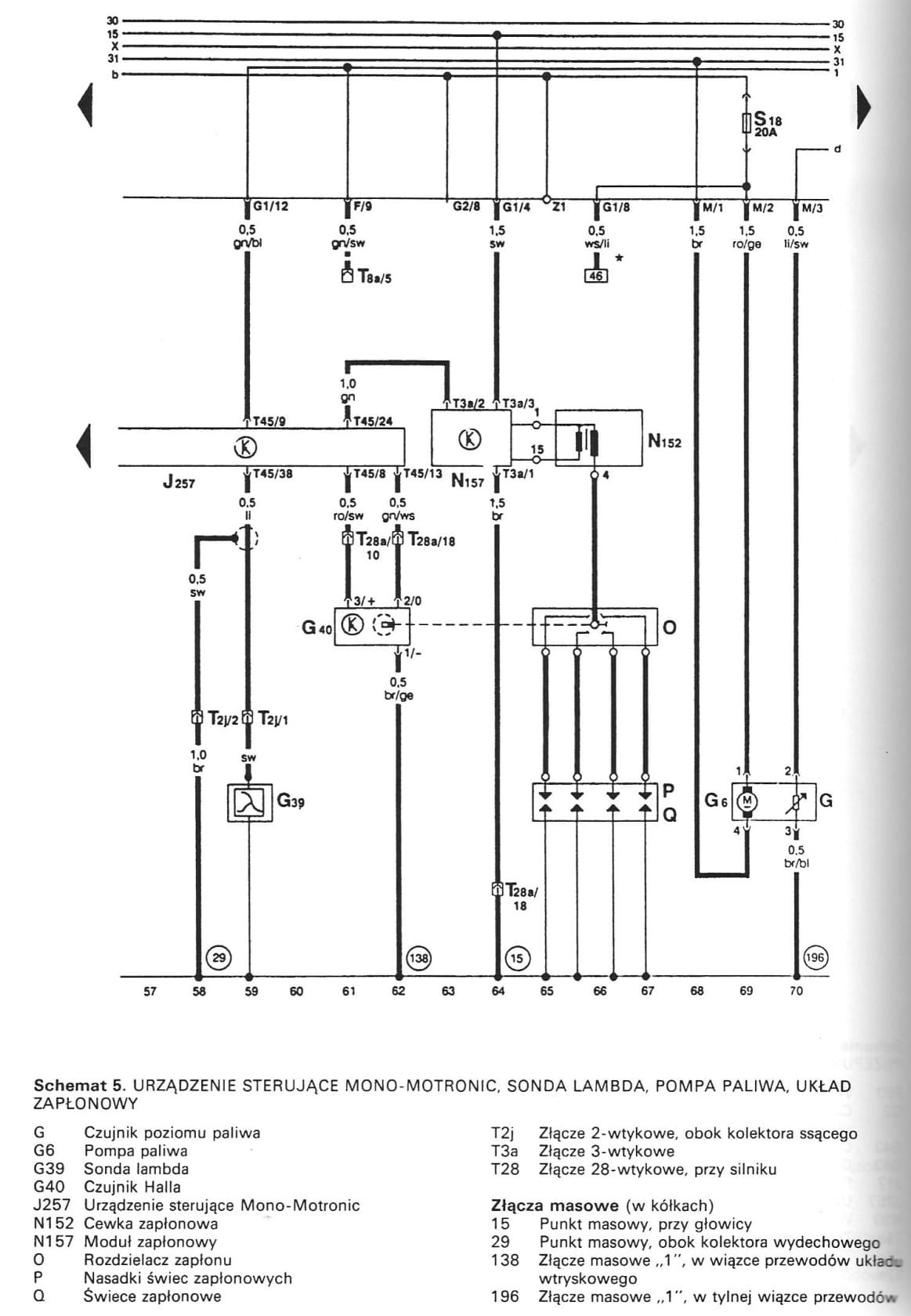

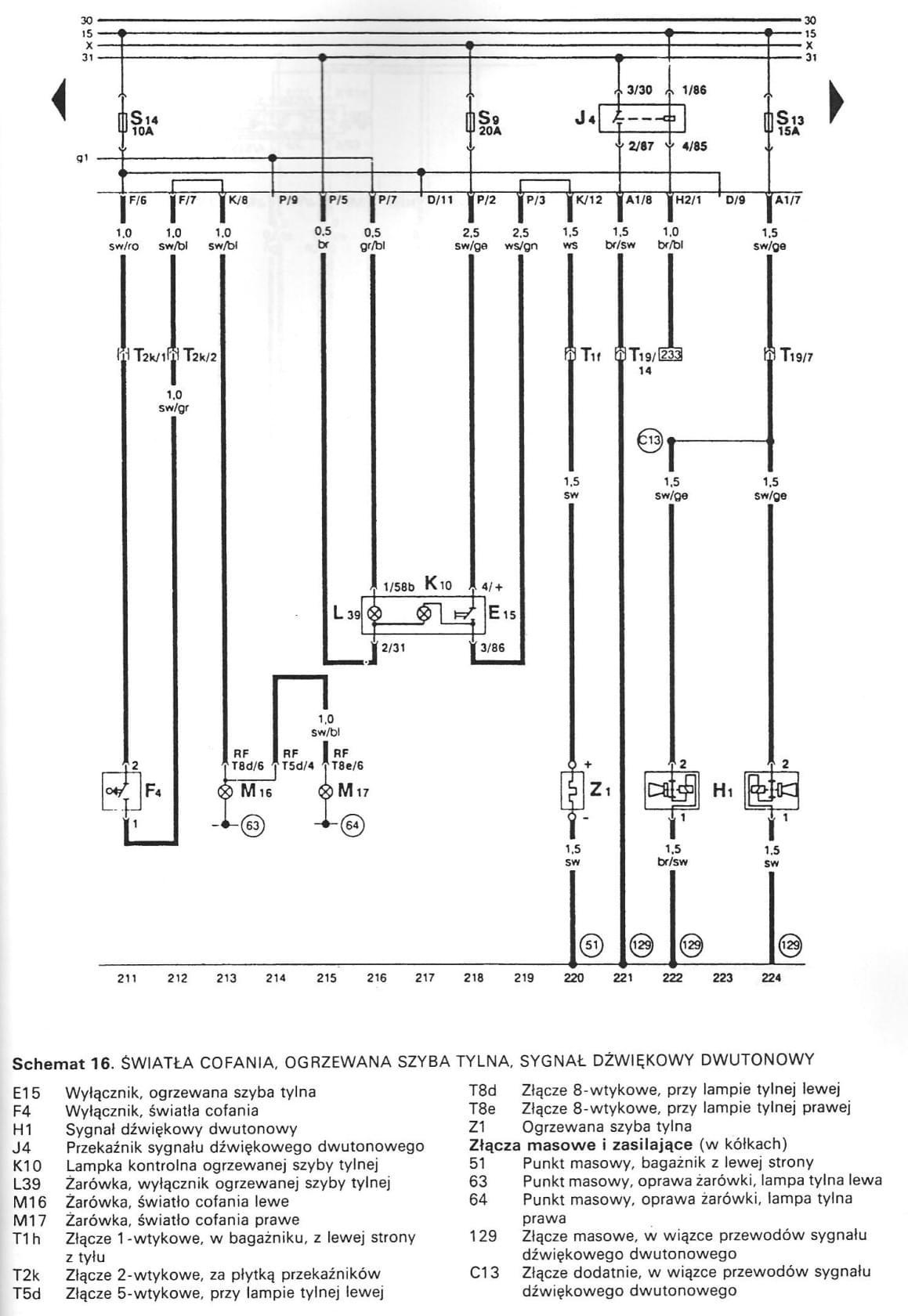

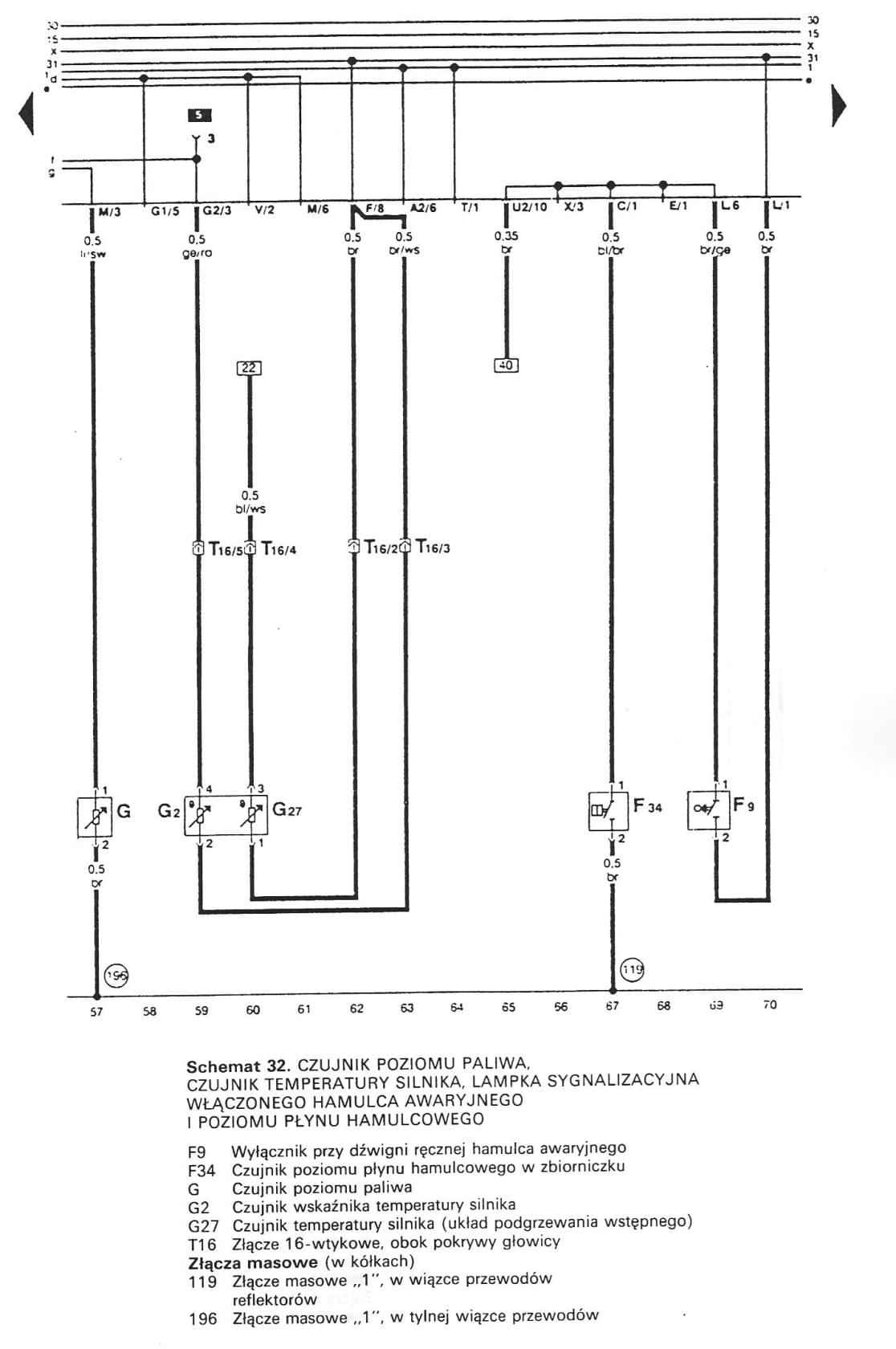

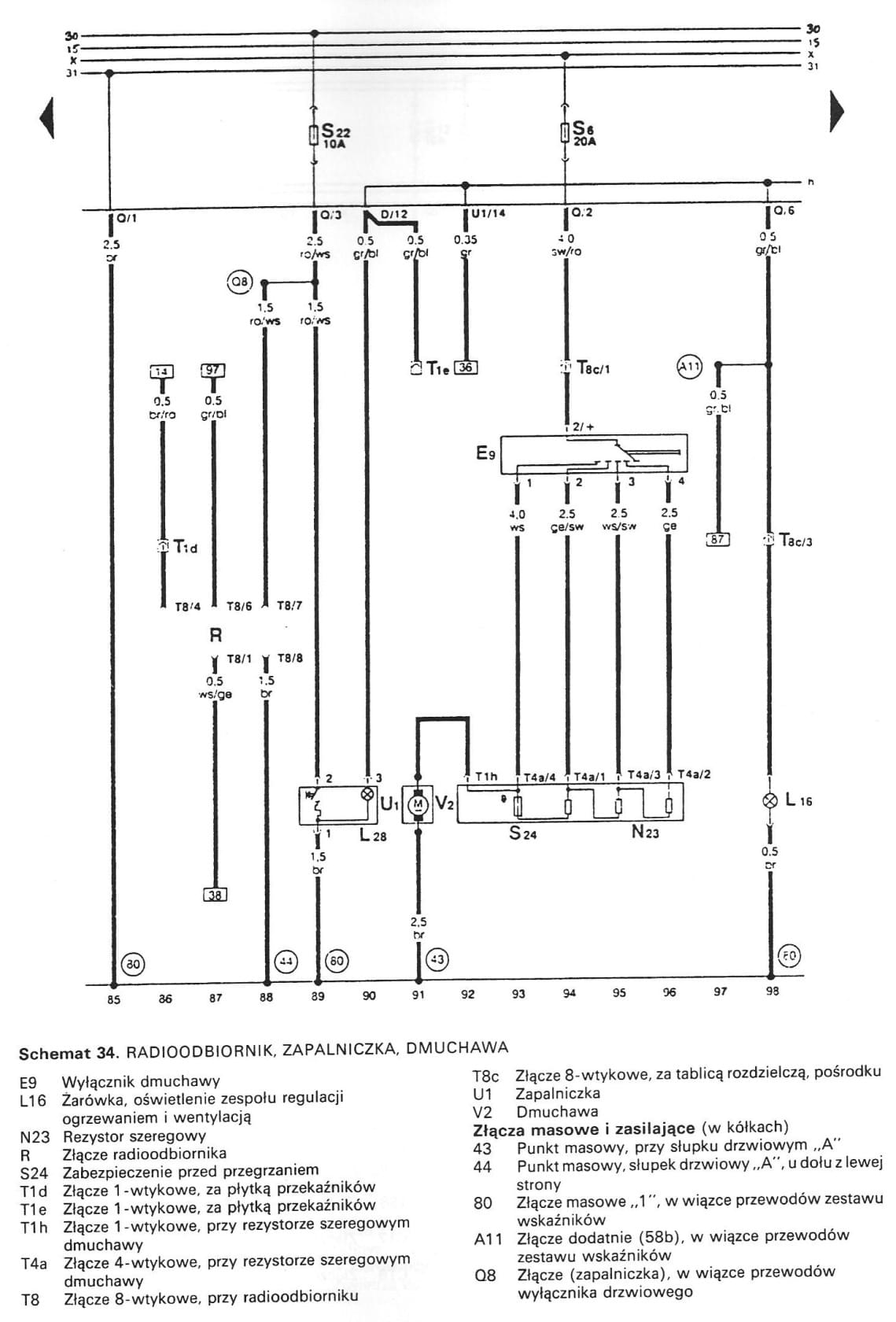

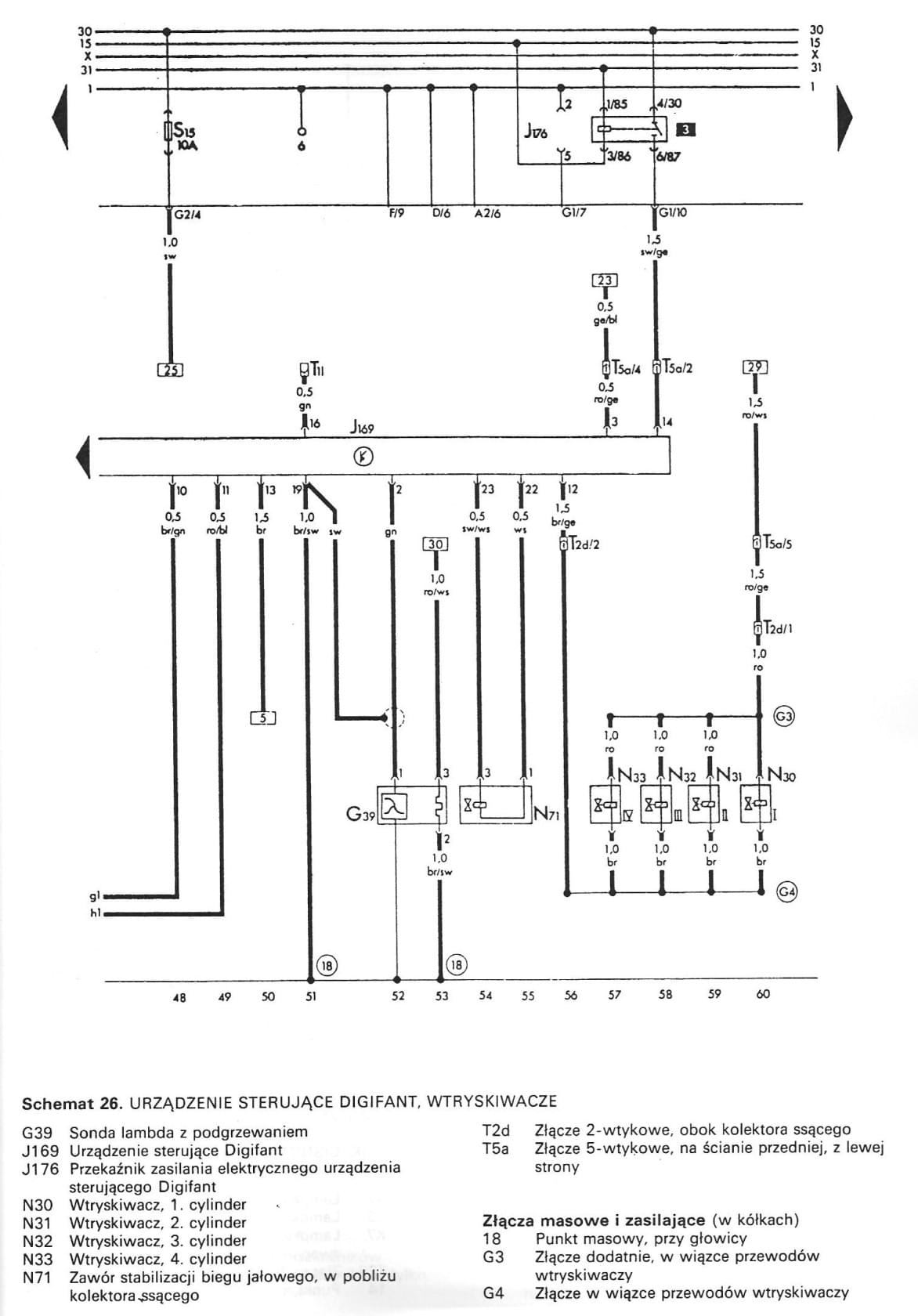

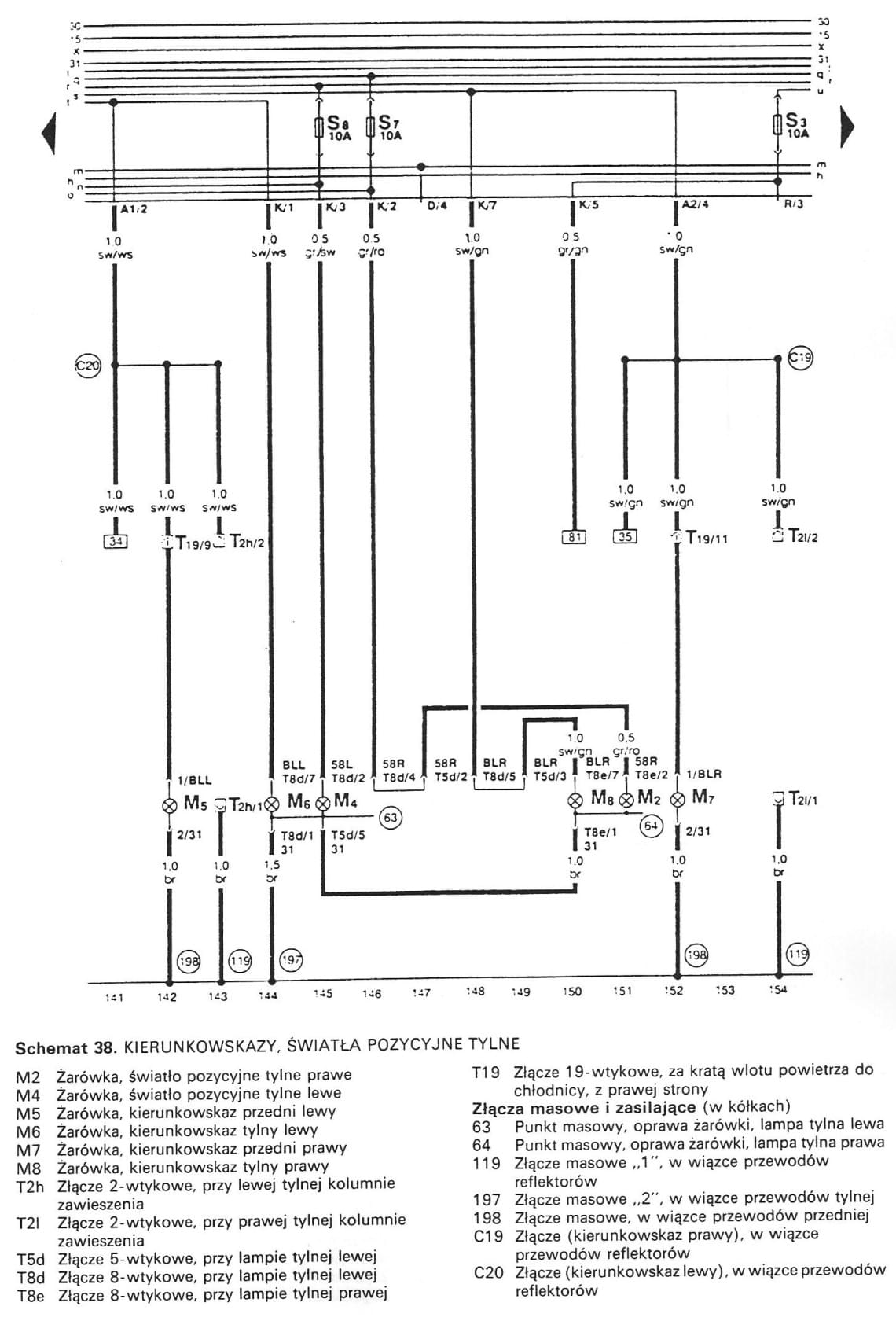

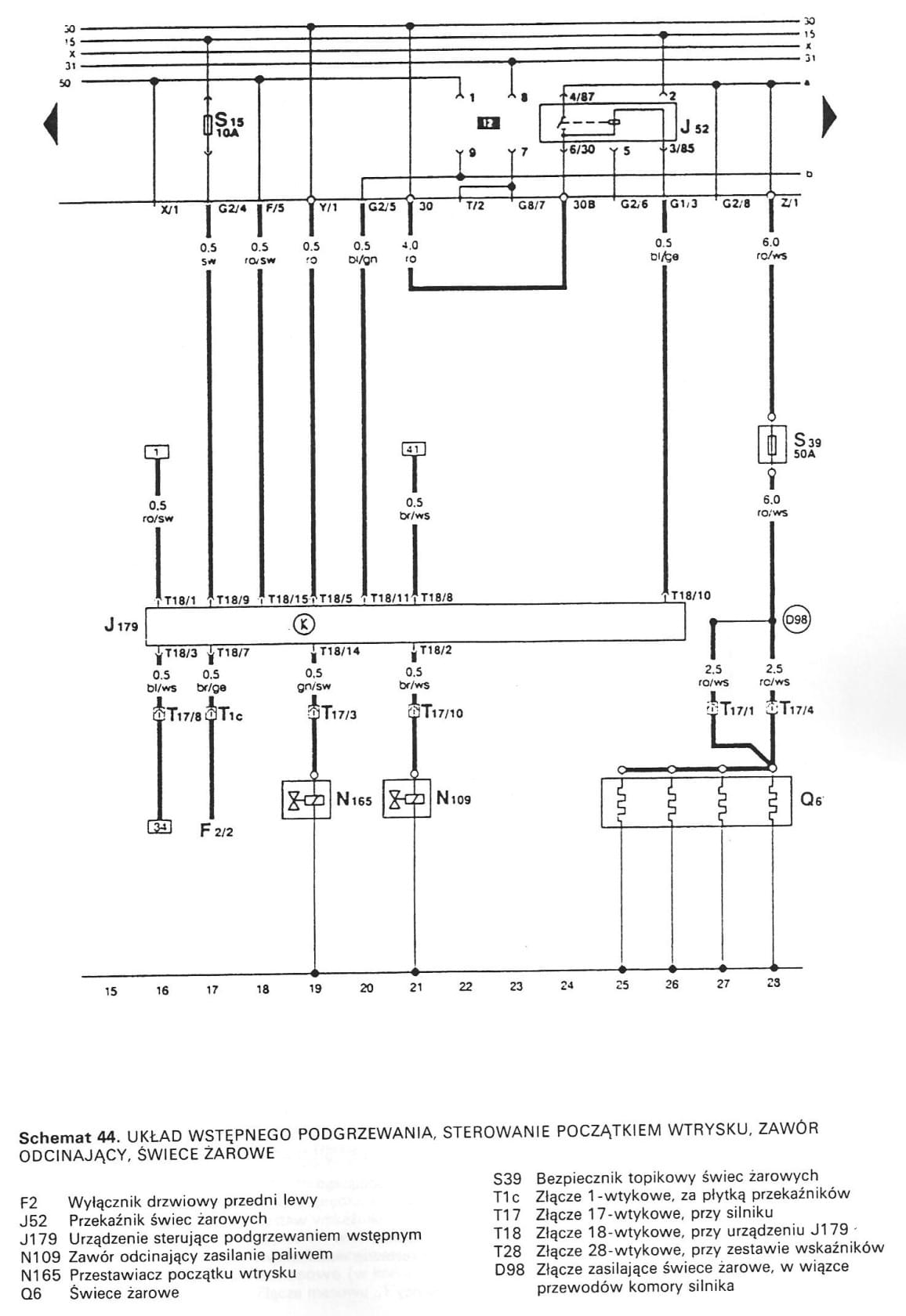

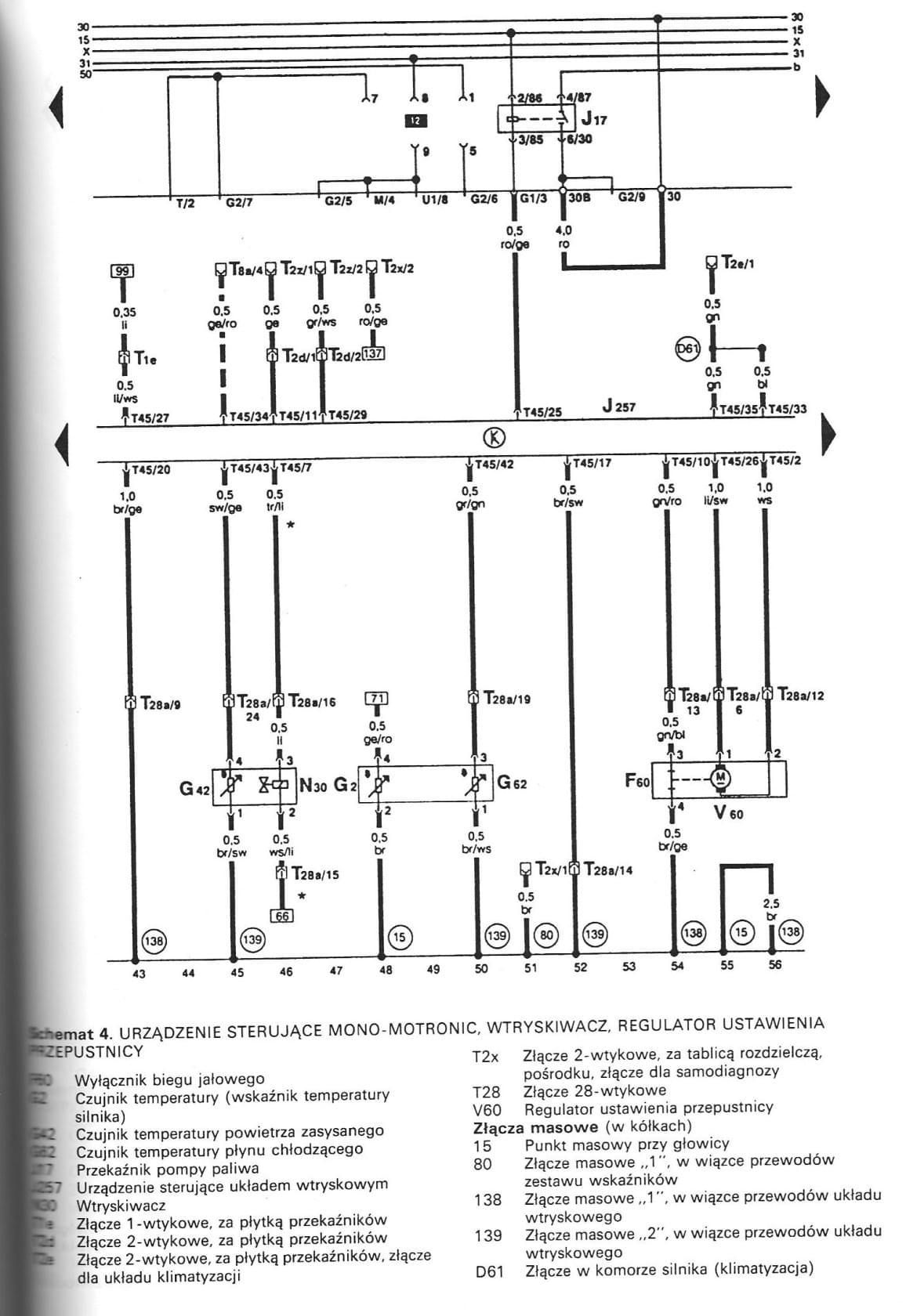

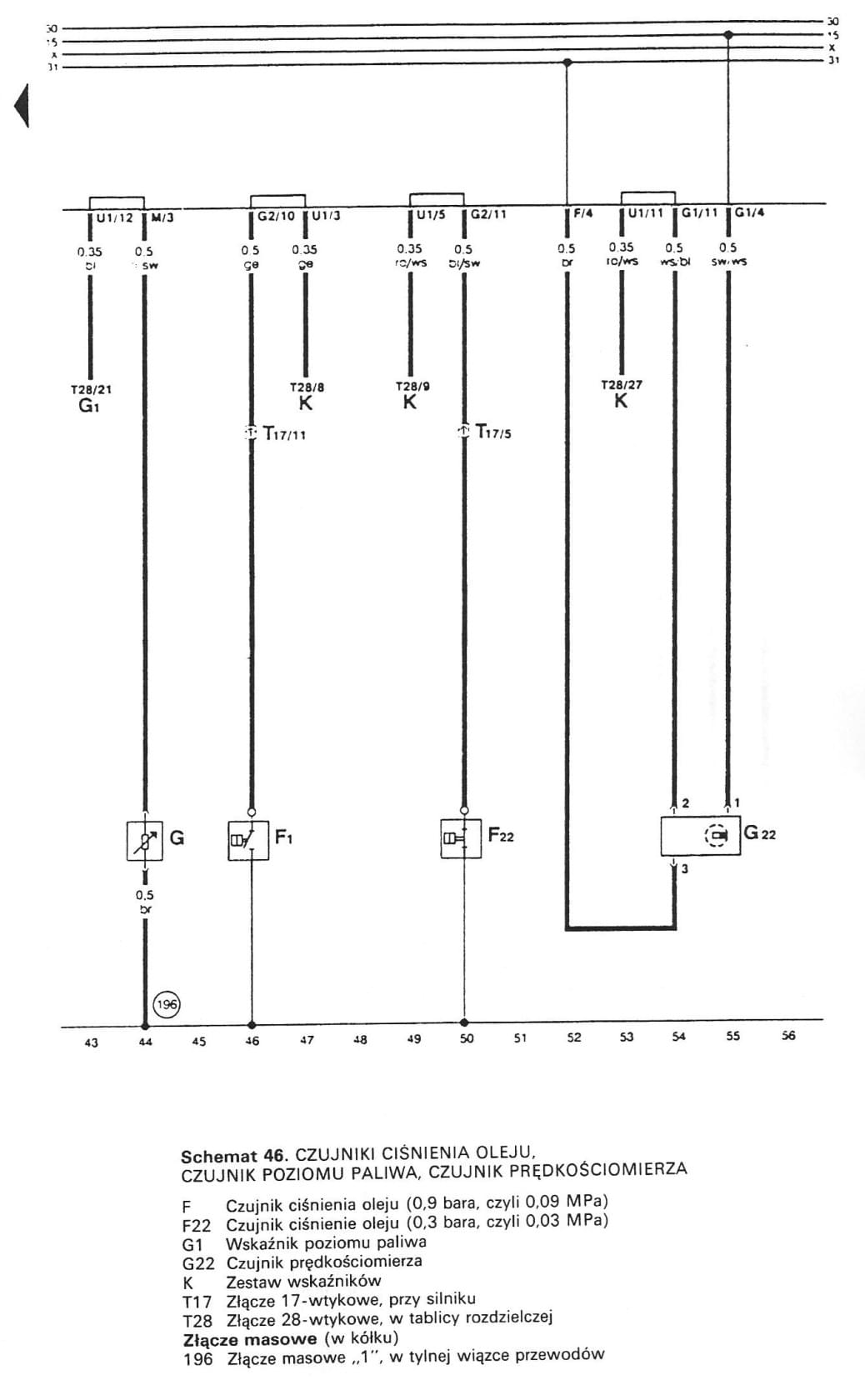

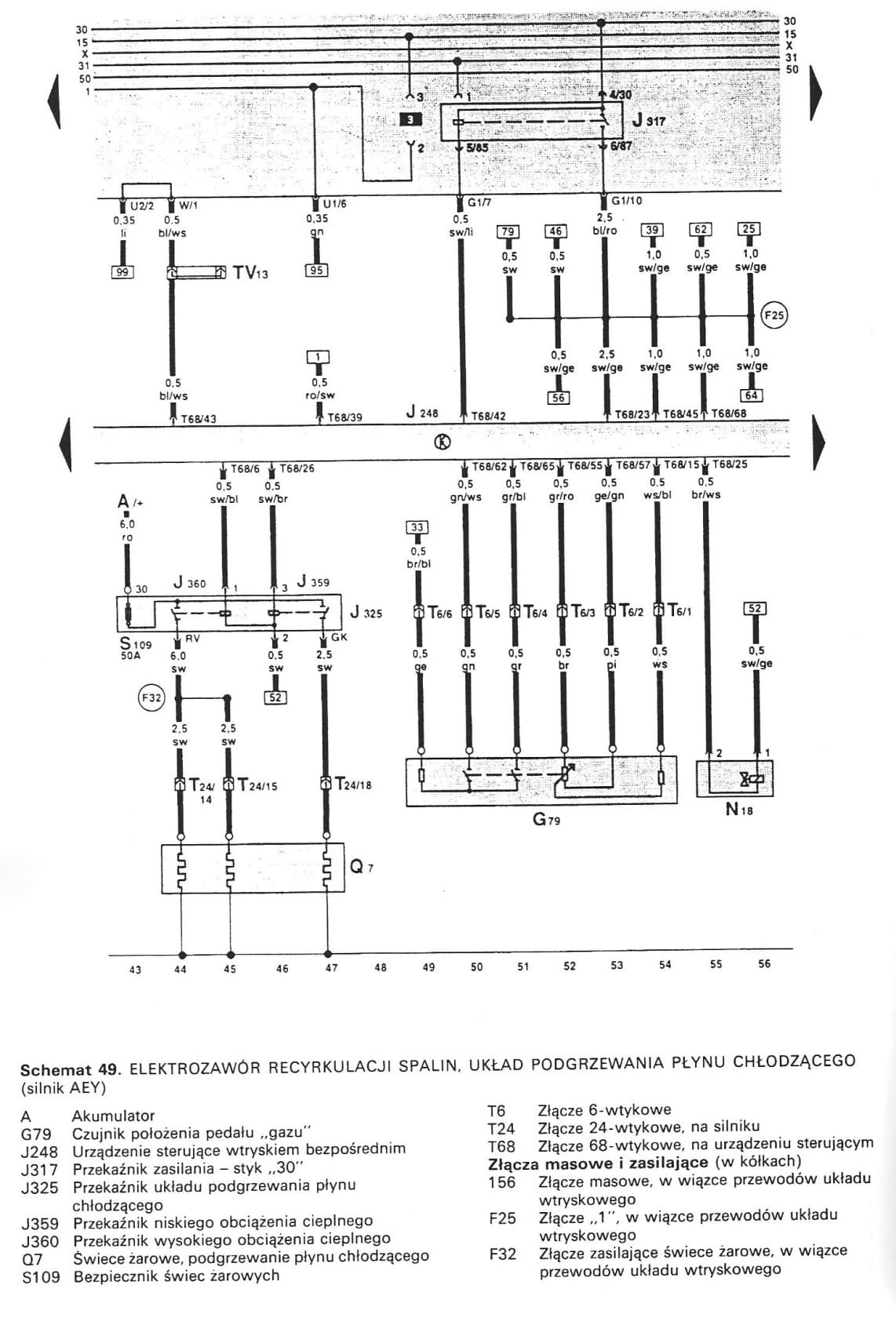

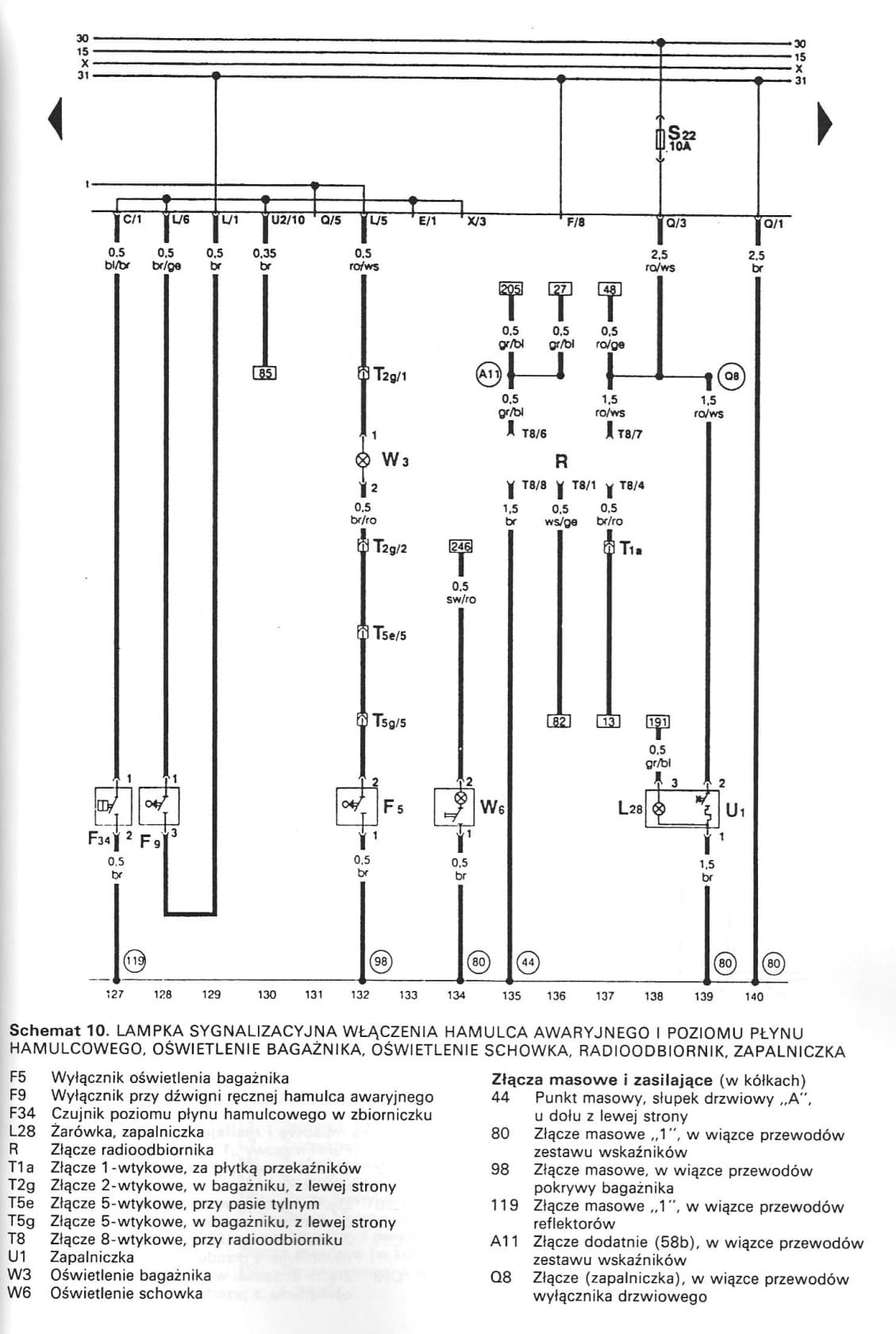

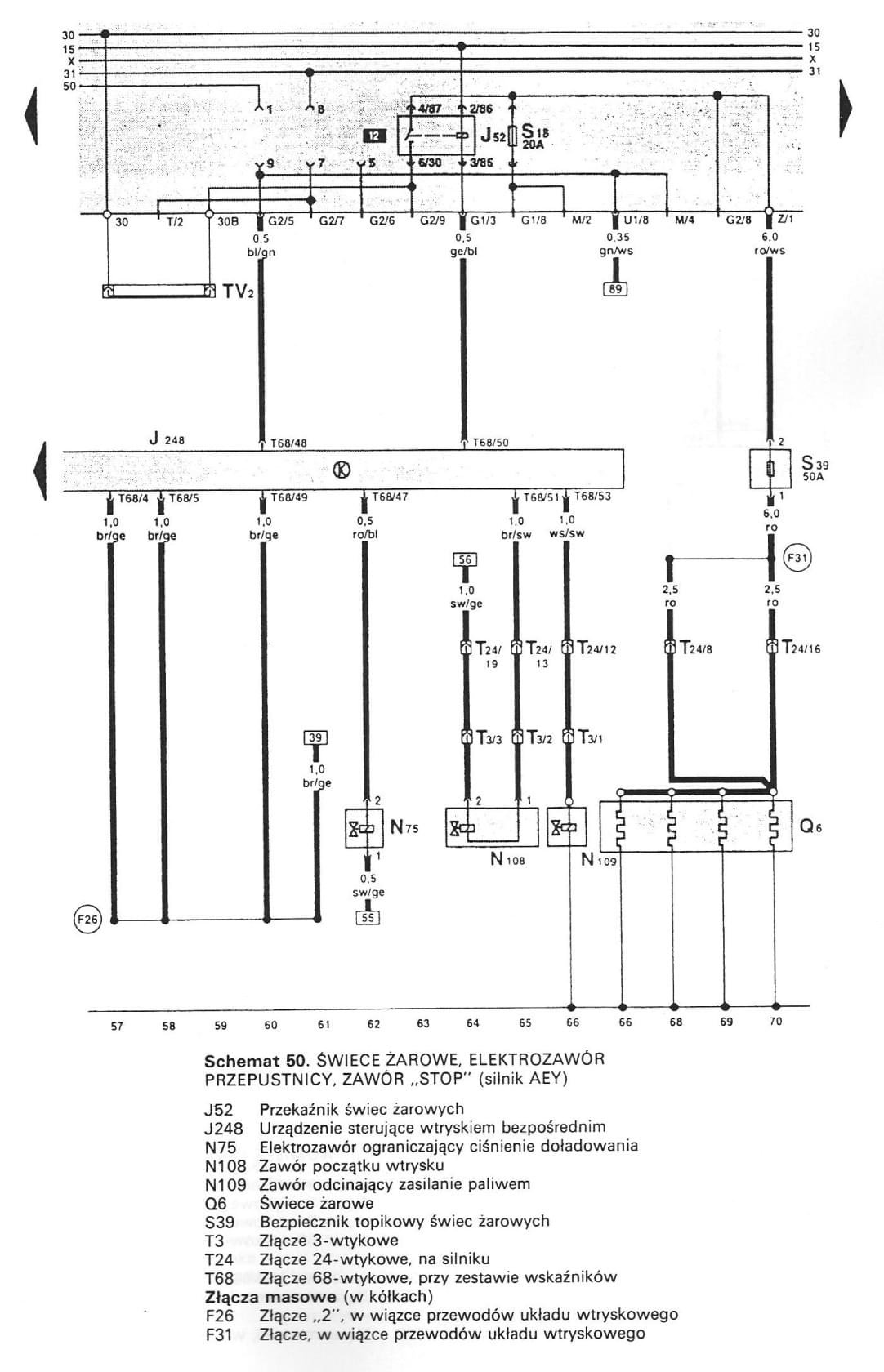

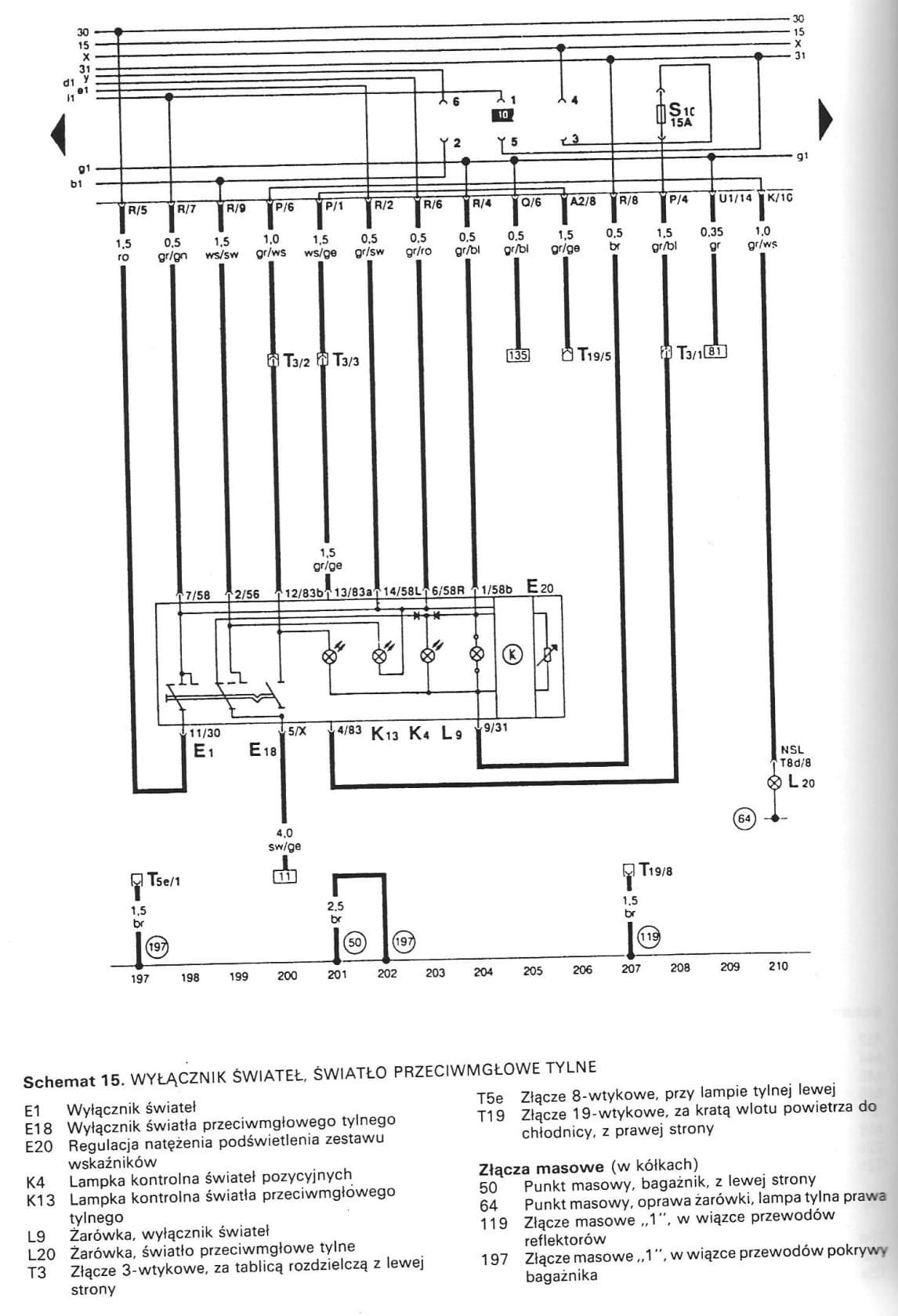

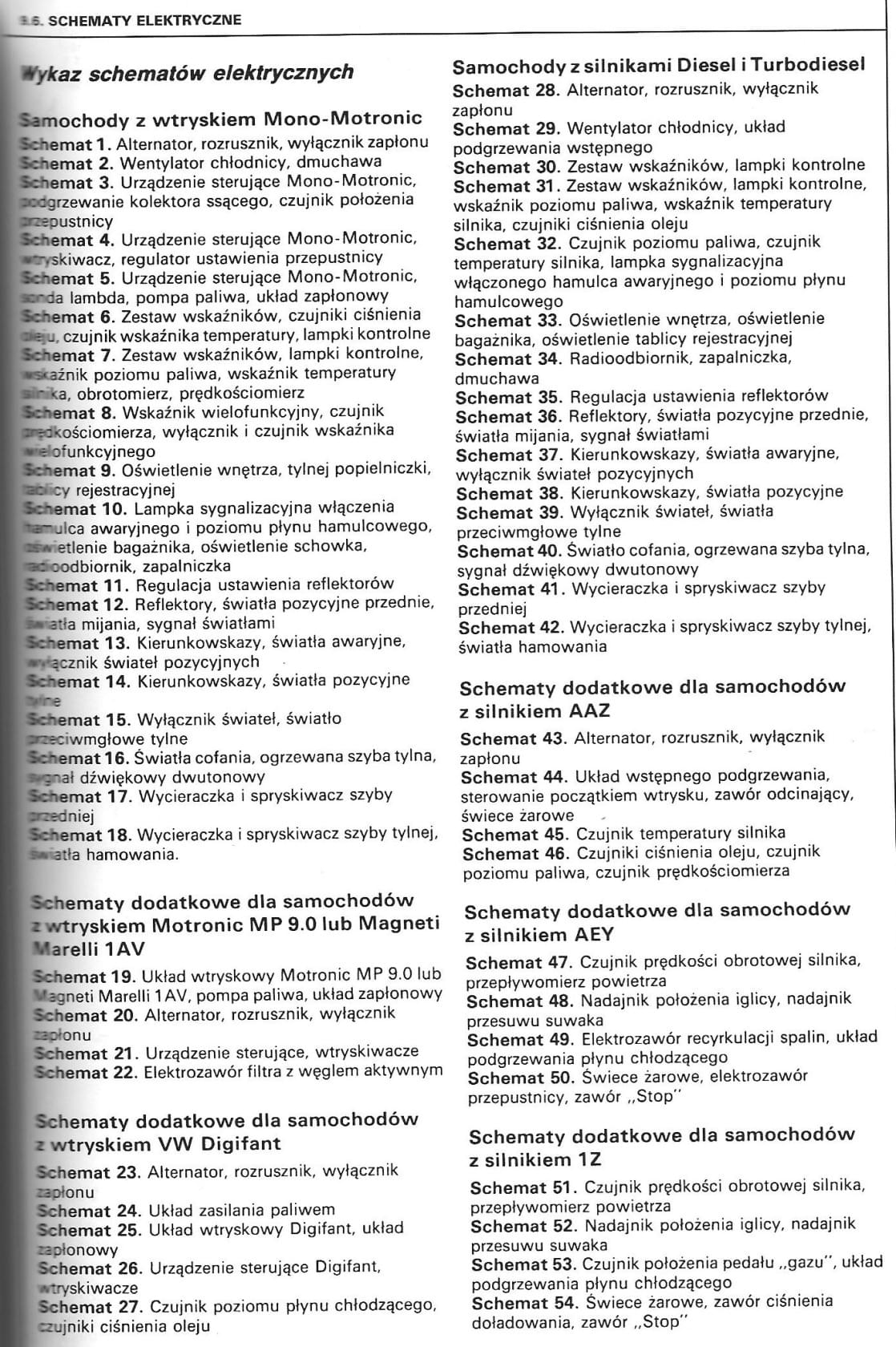

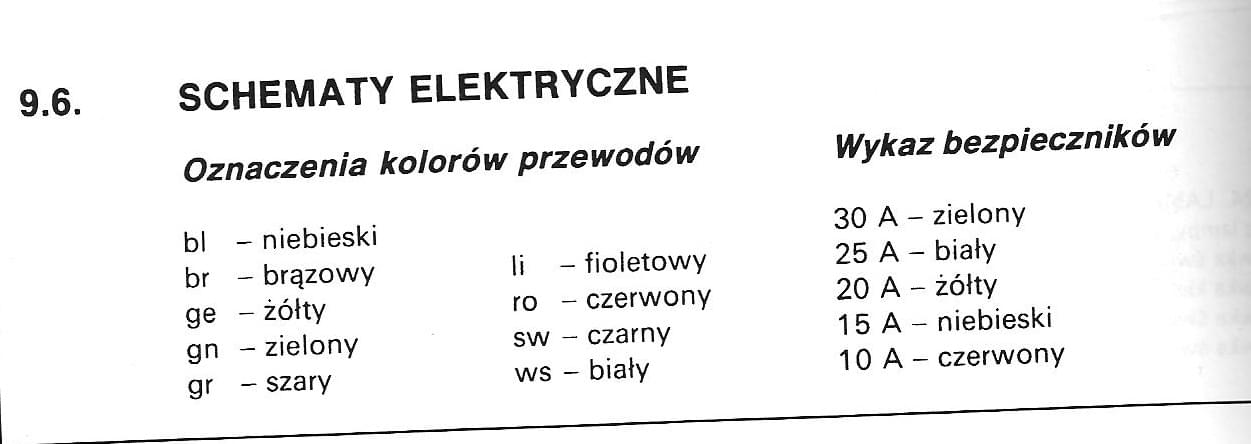

Skany-schematy elektryczne

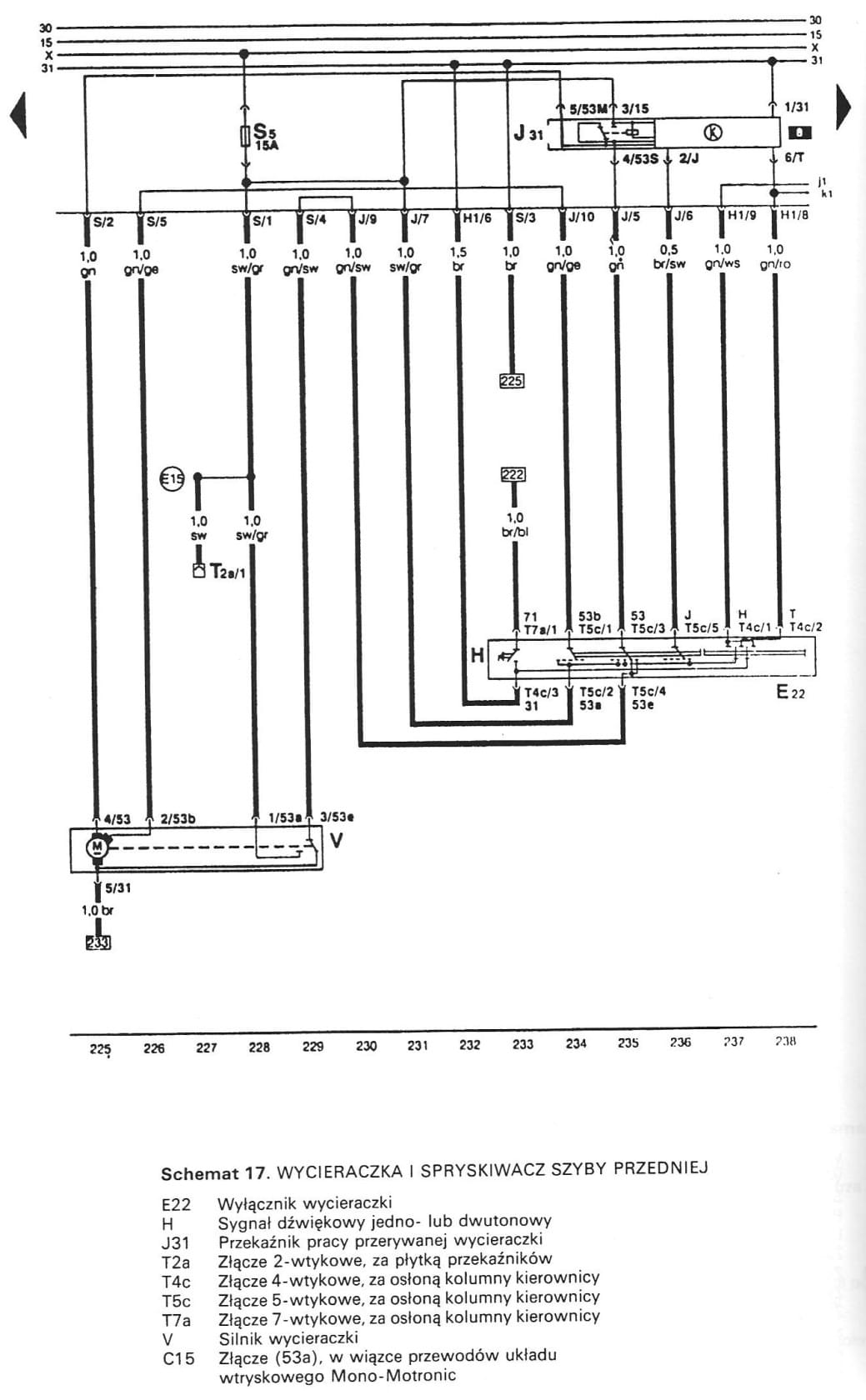

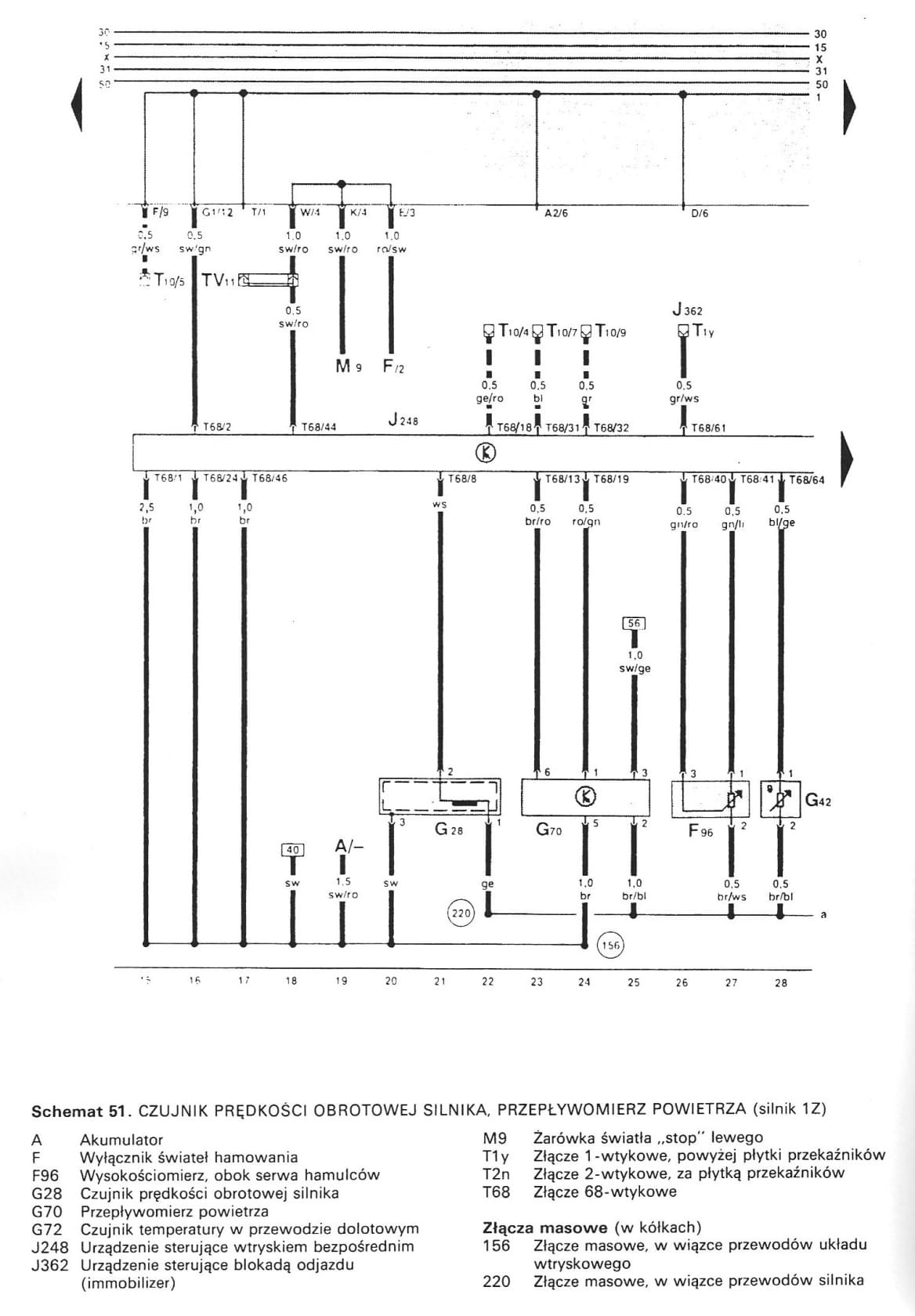

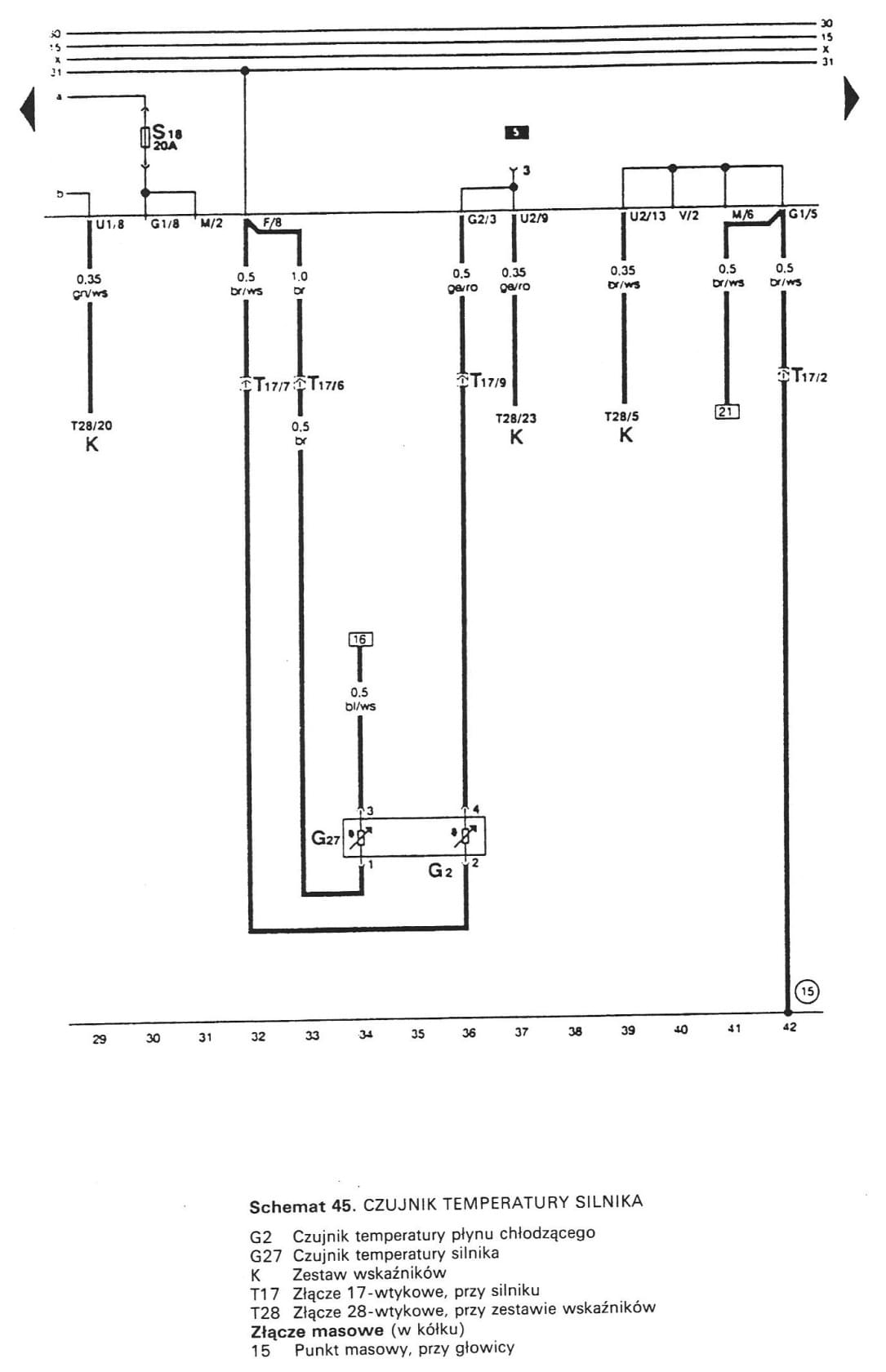

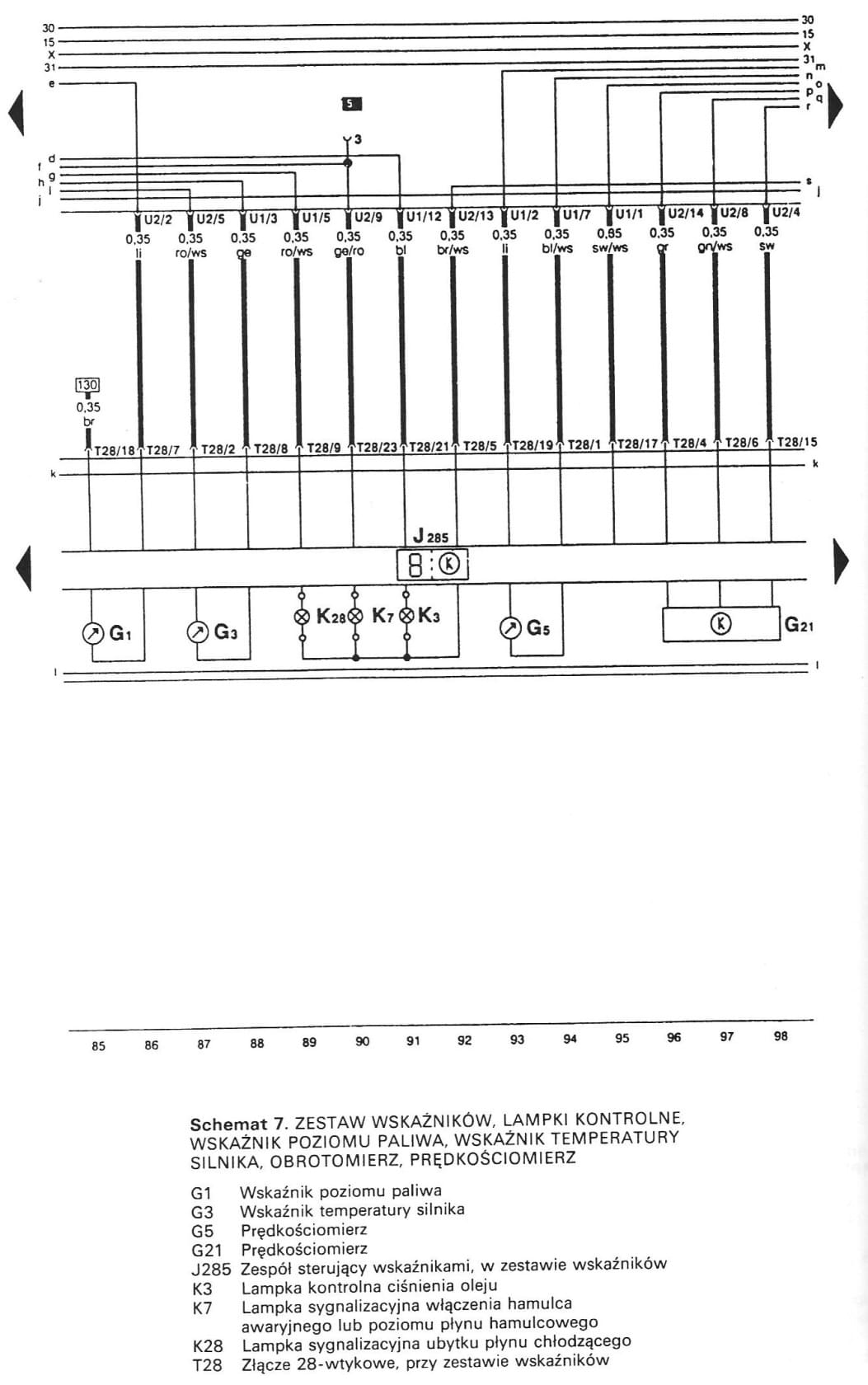

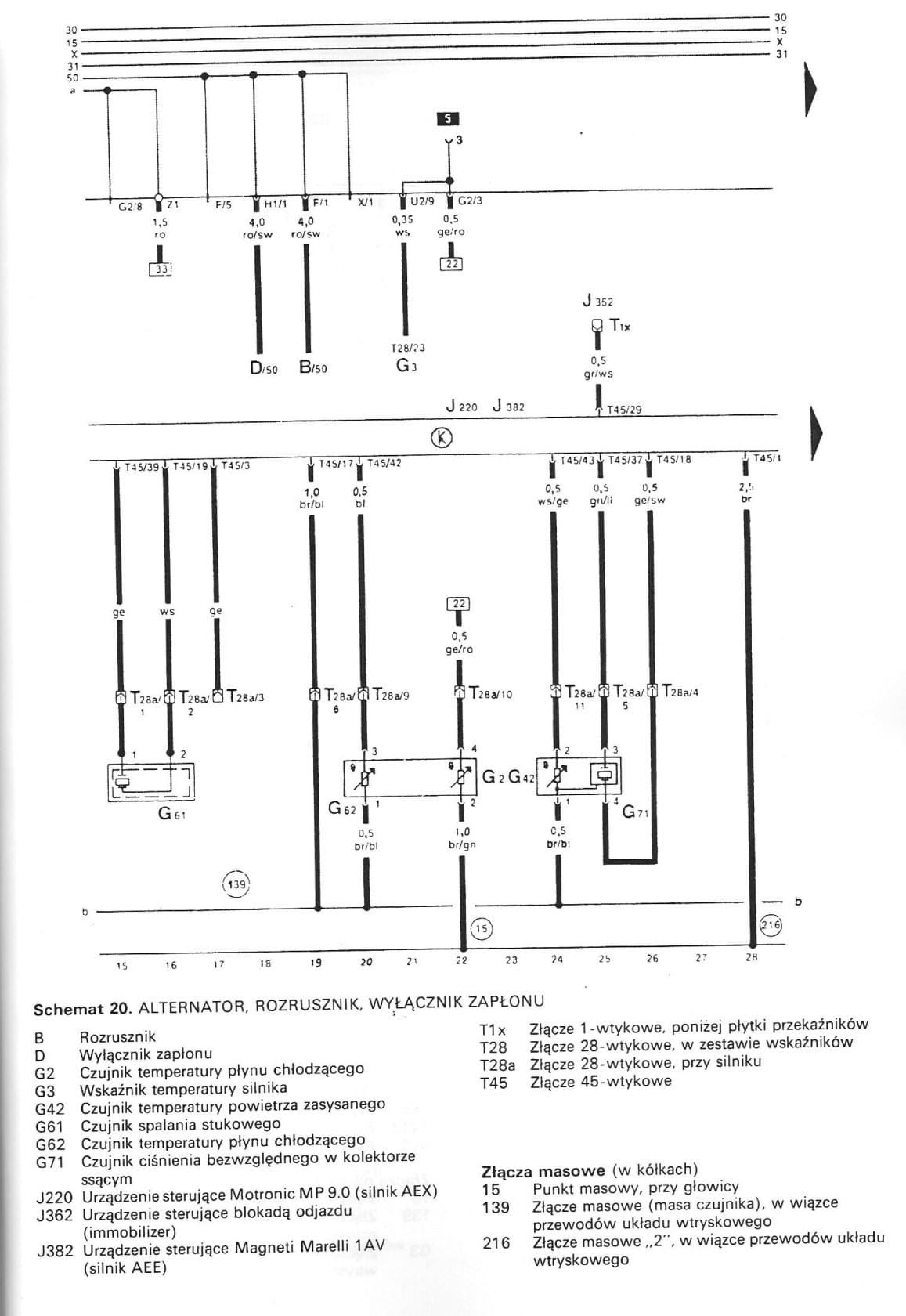

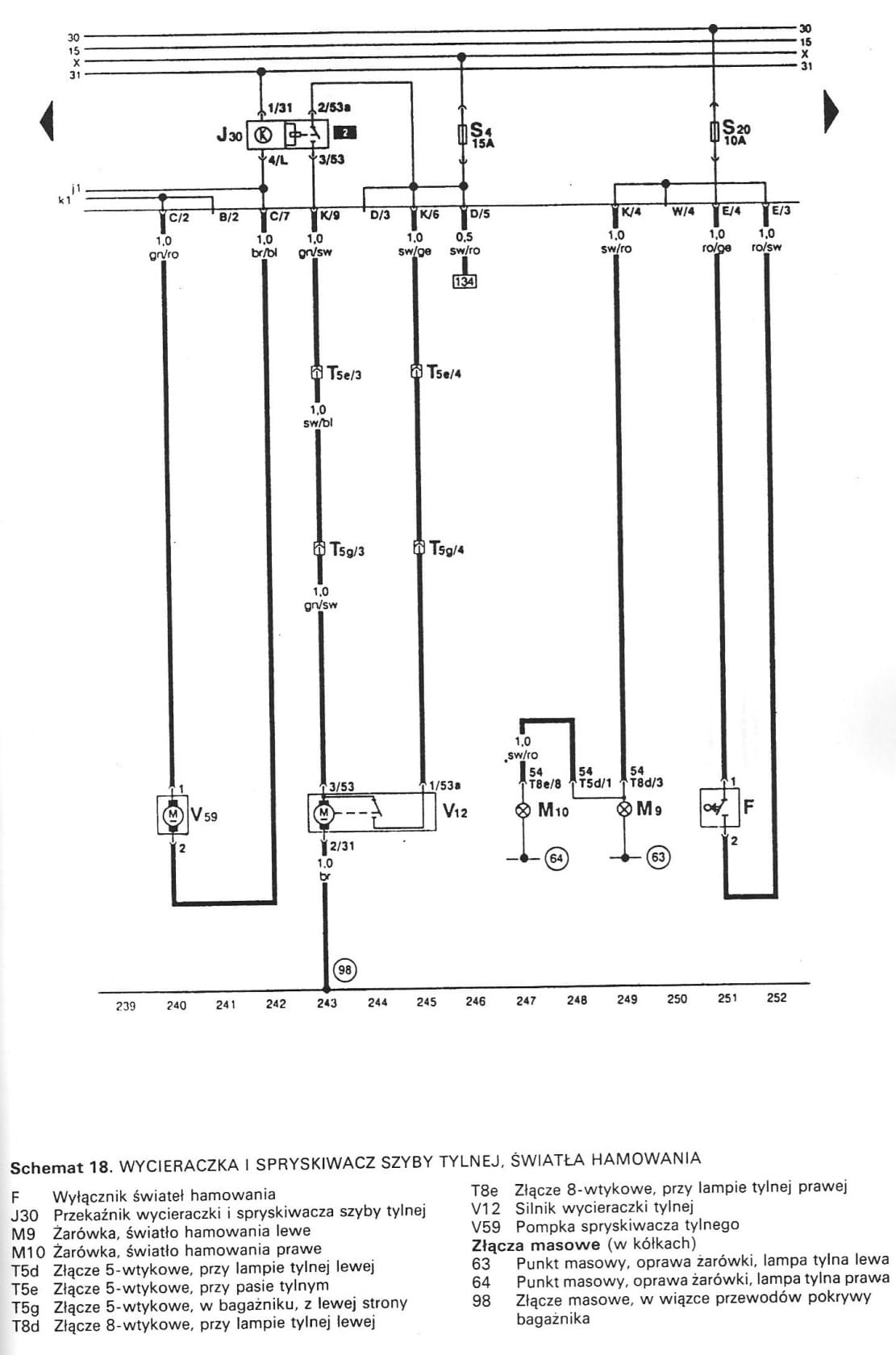

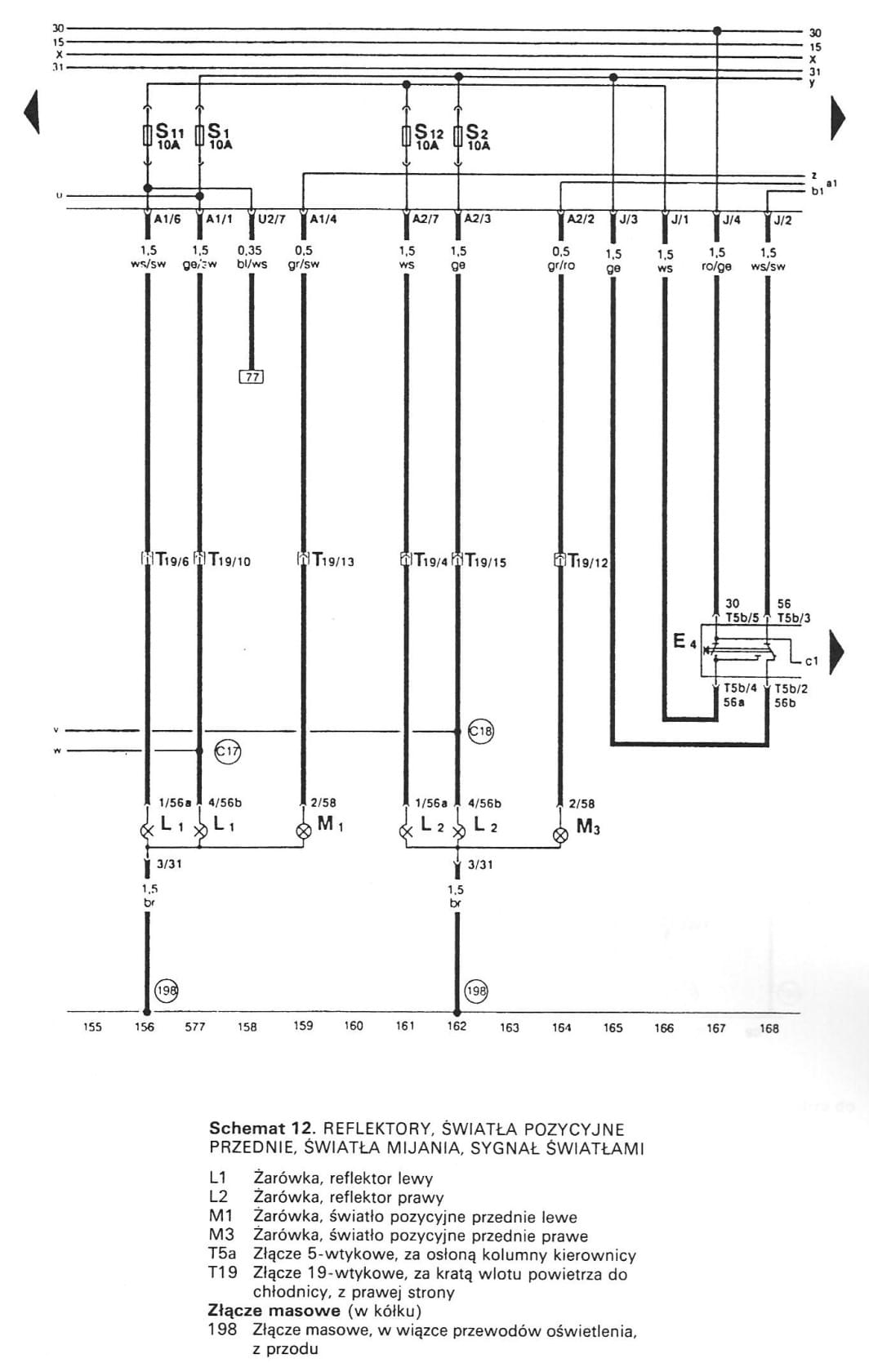

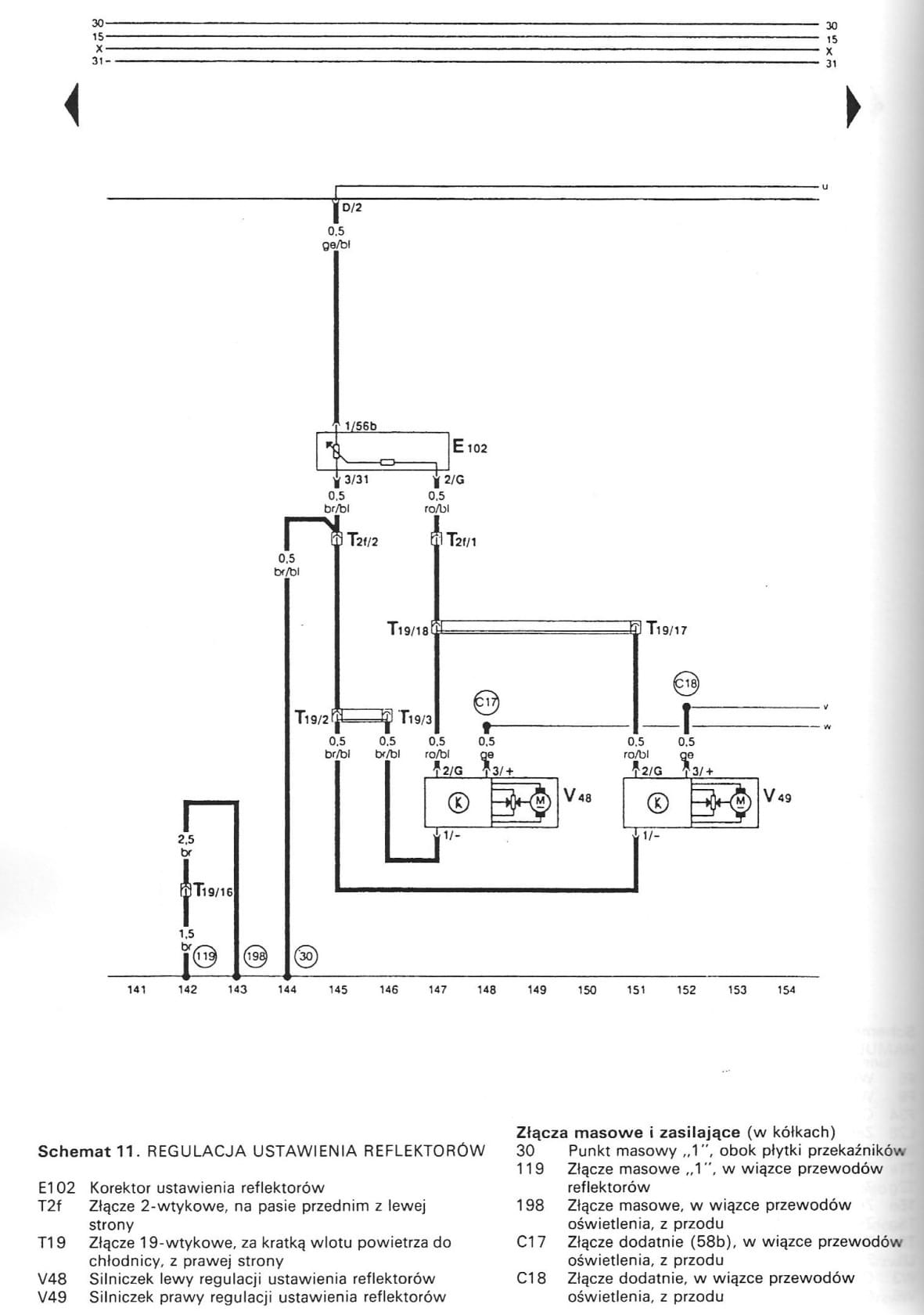

Postprzez swatu » 9 gru 2009, o 16:07

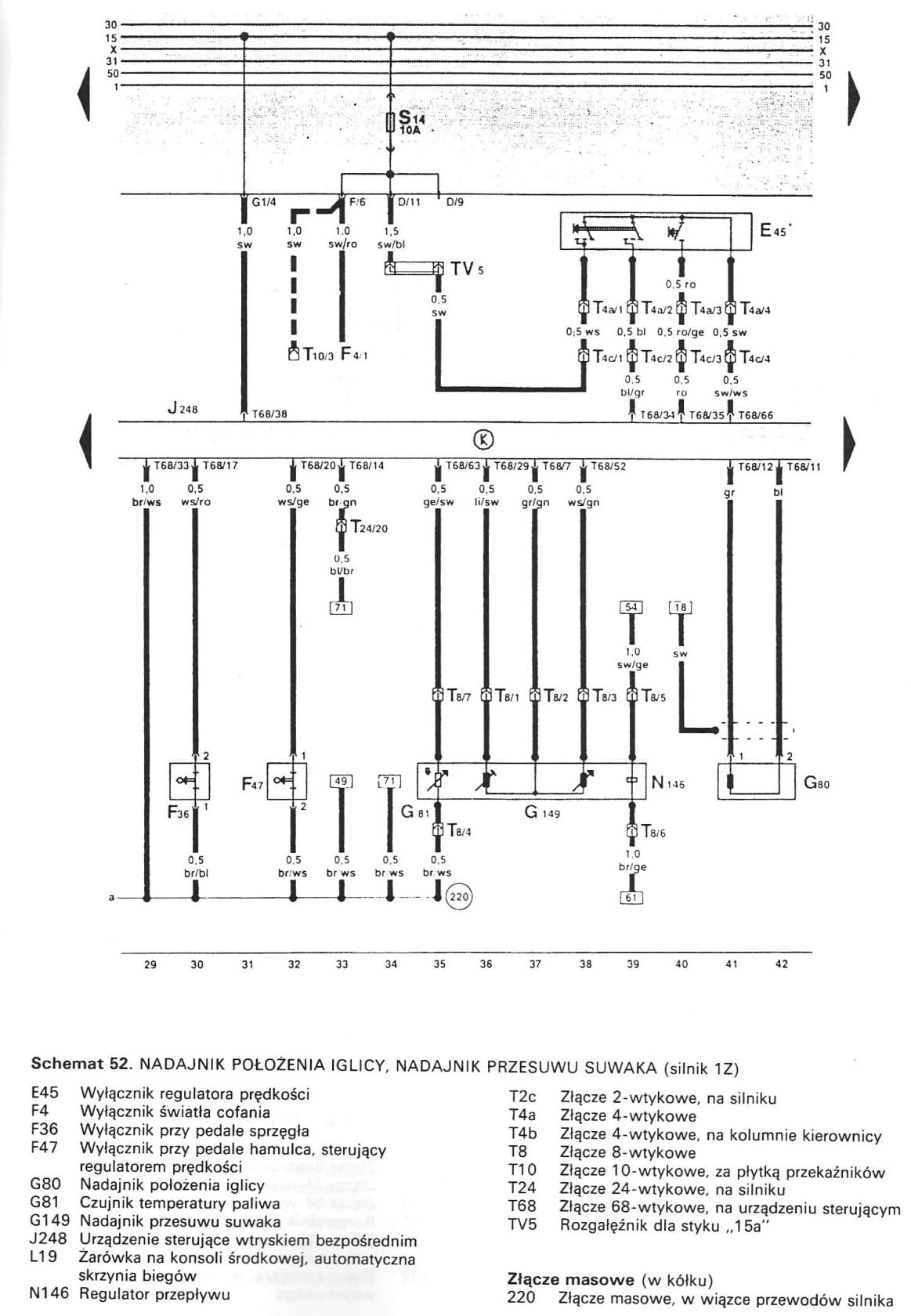

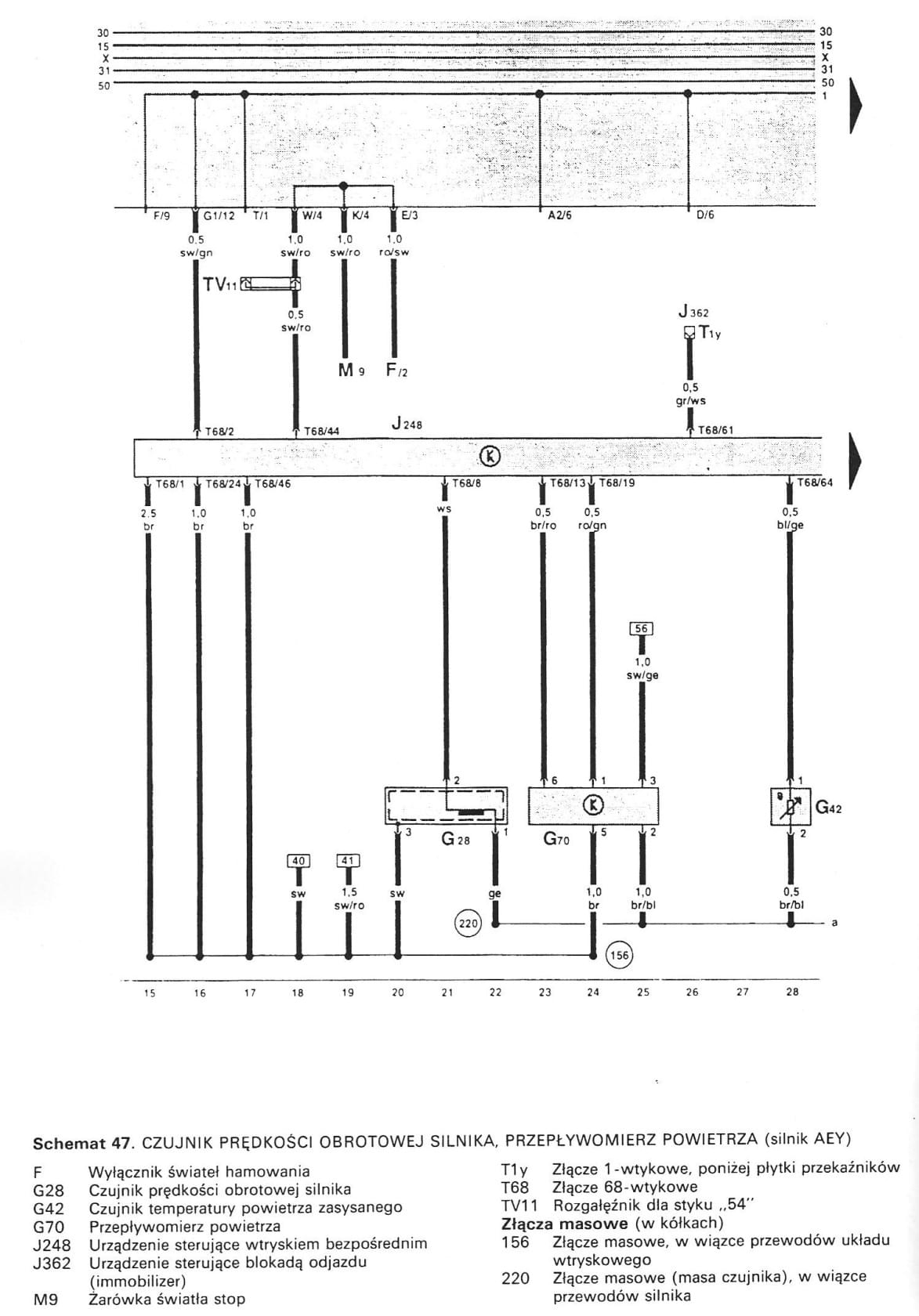

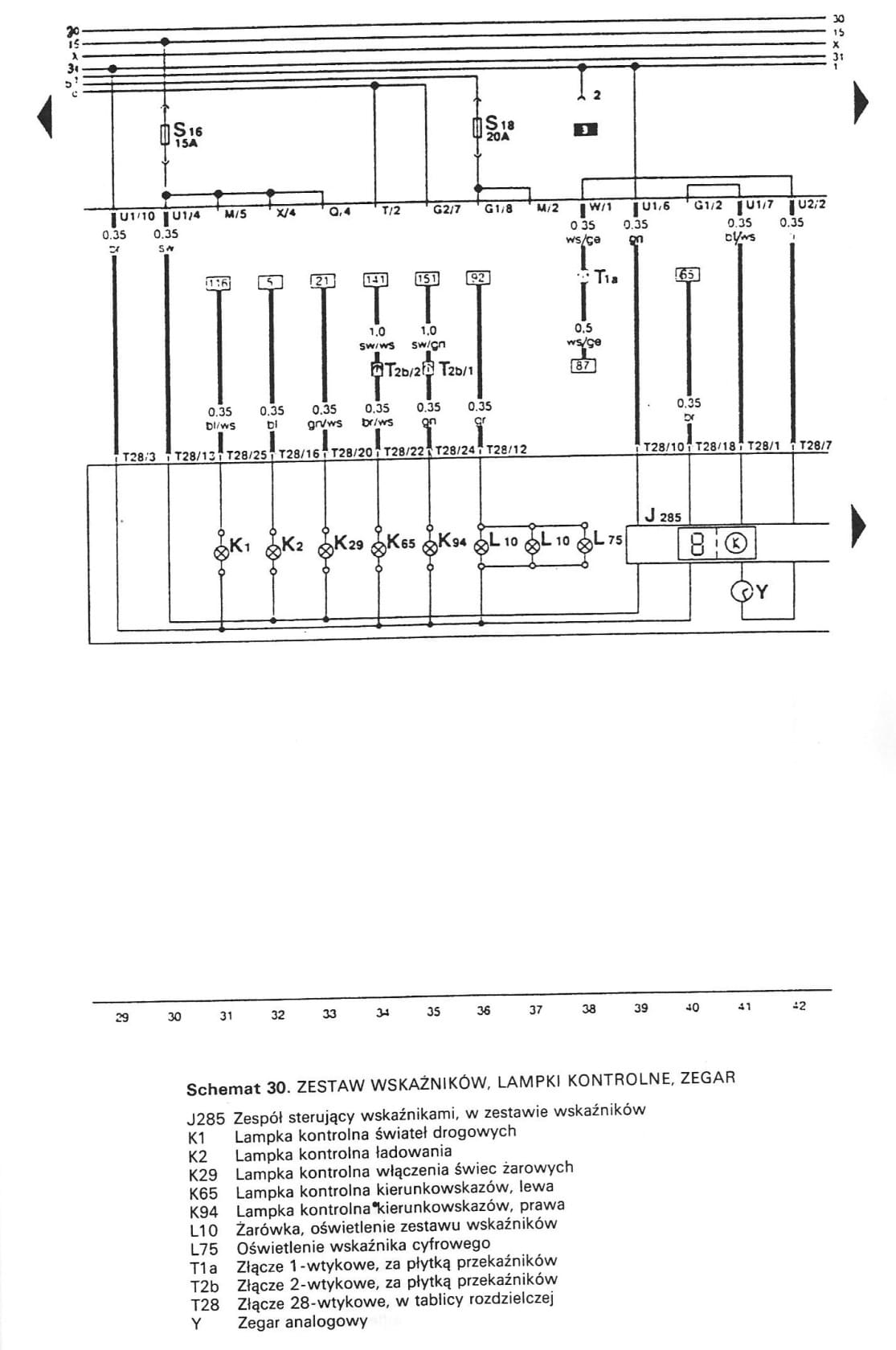

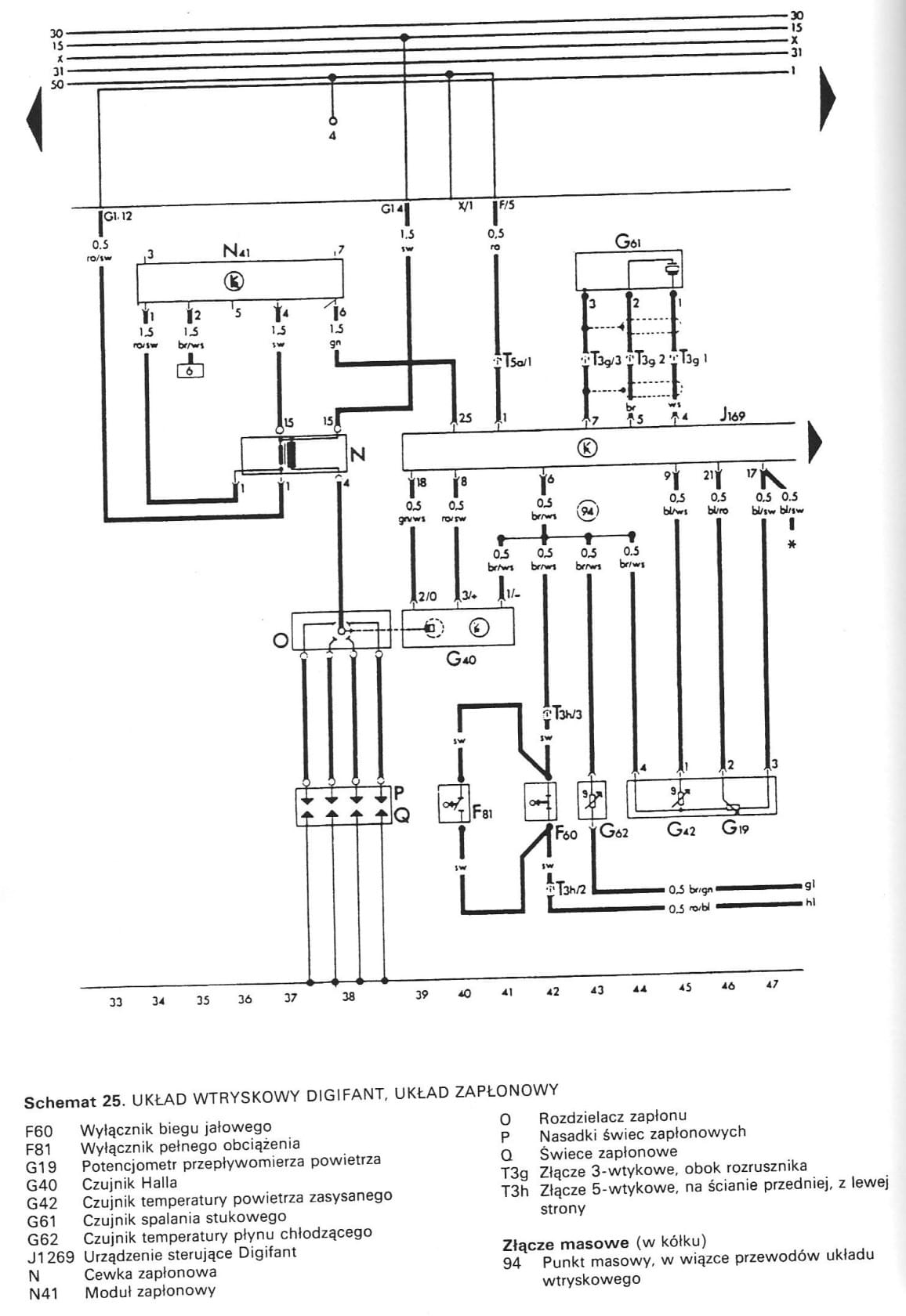

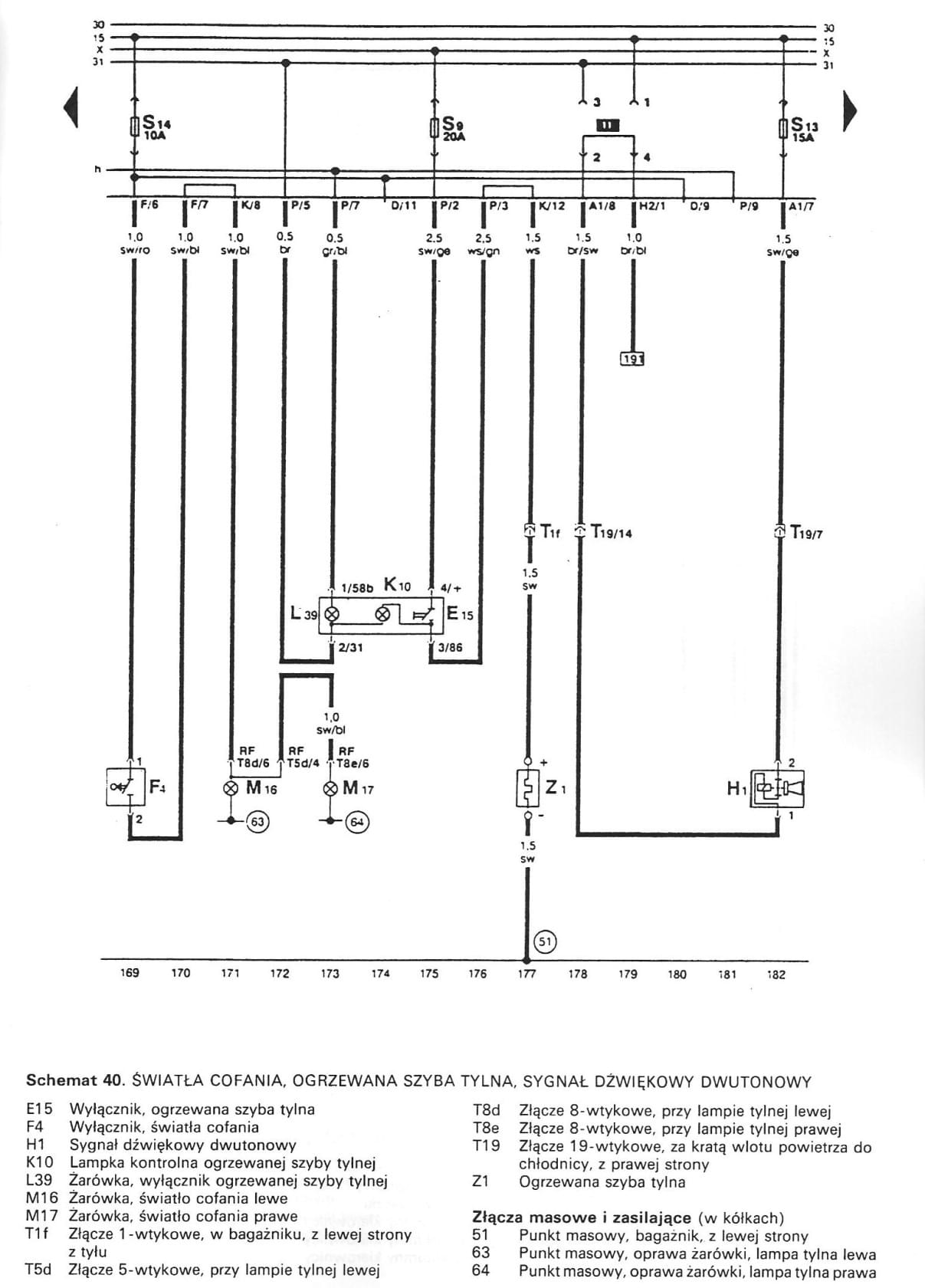

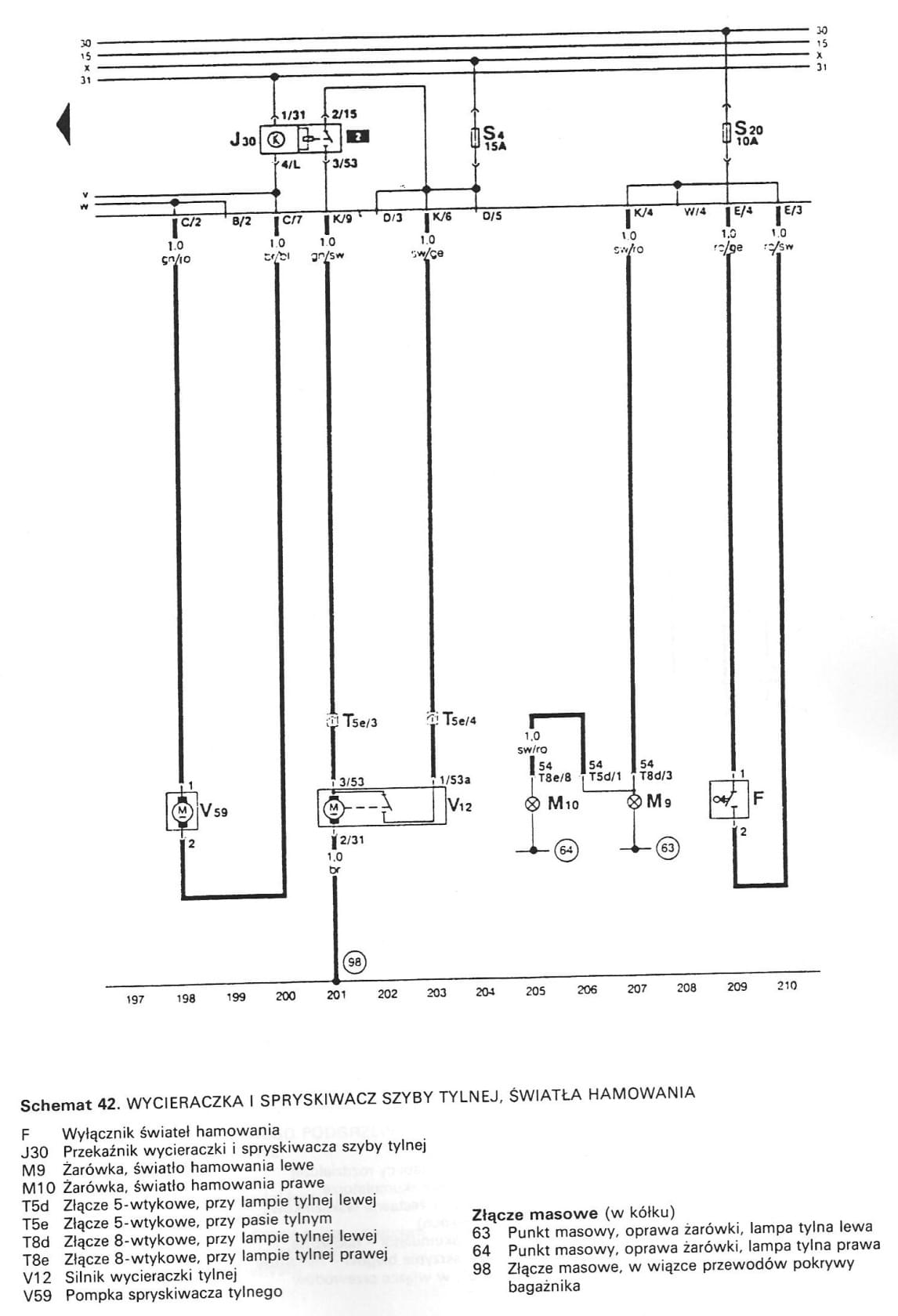

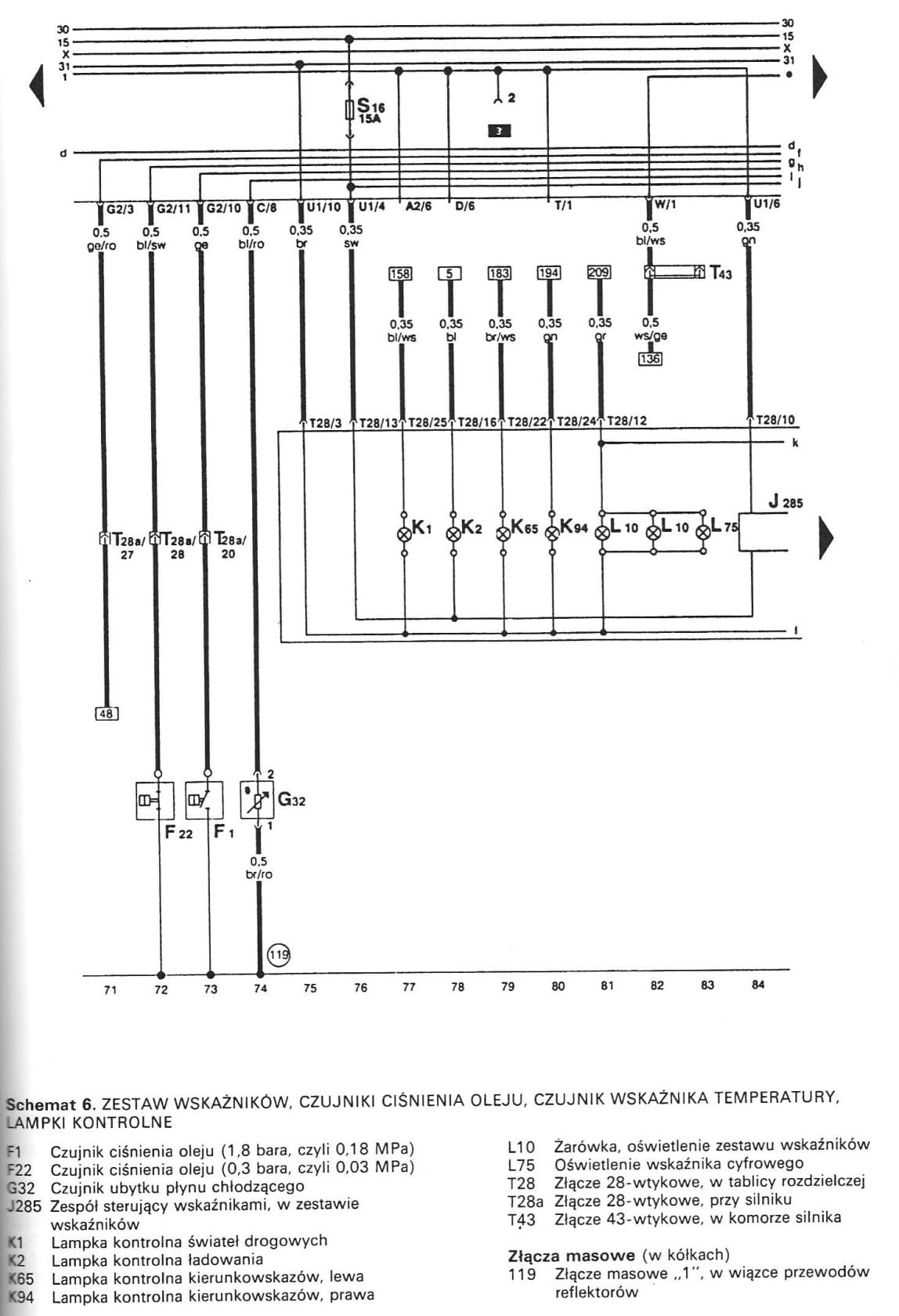

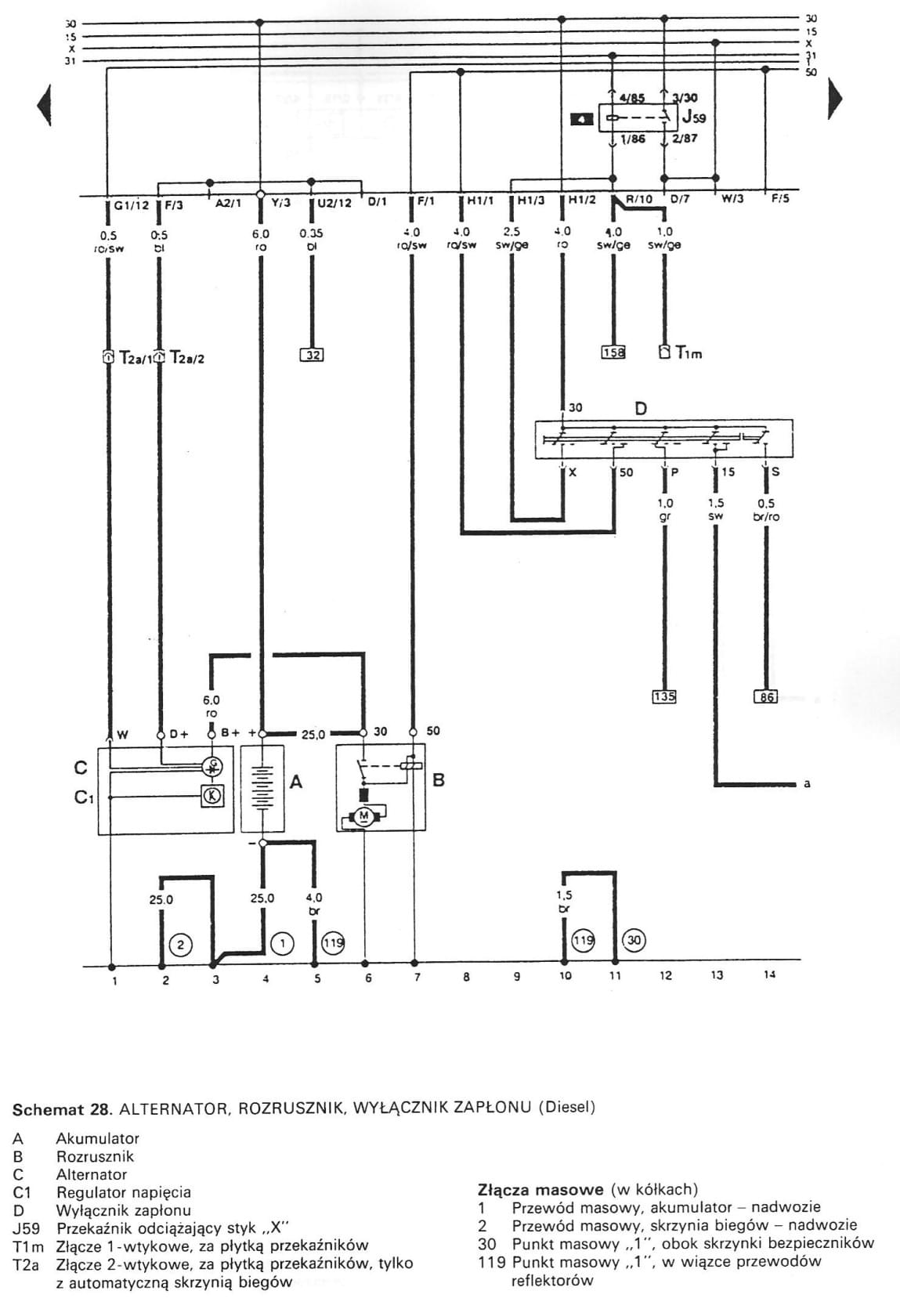

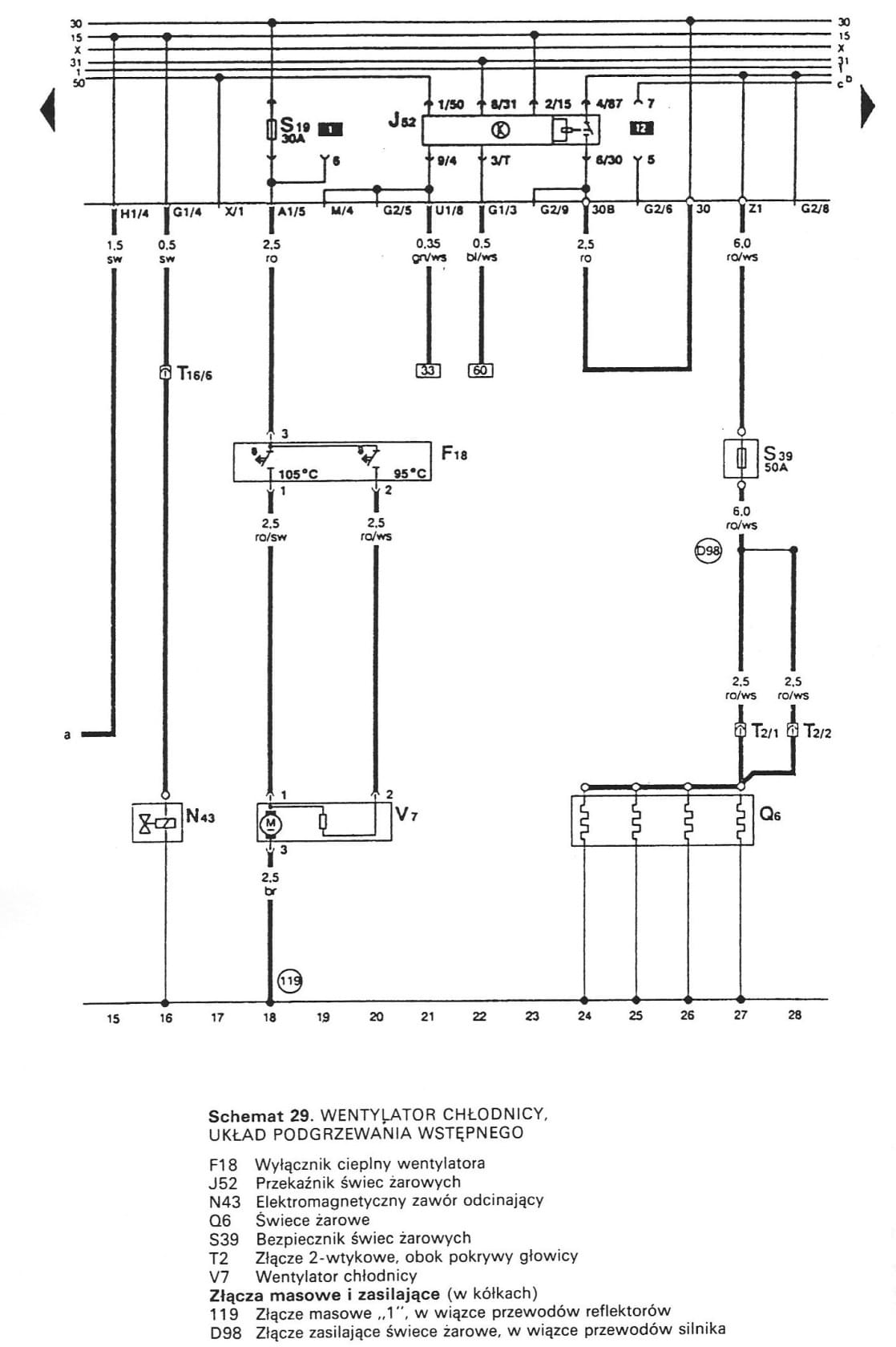

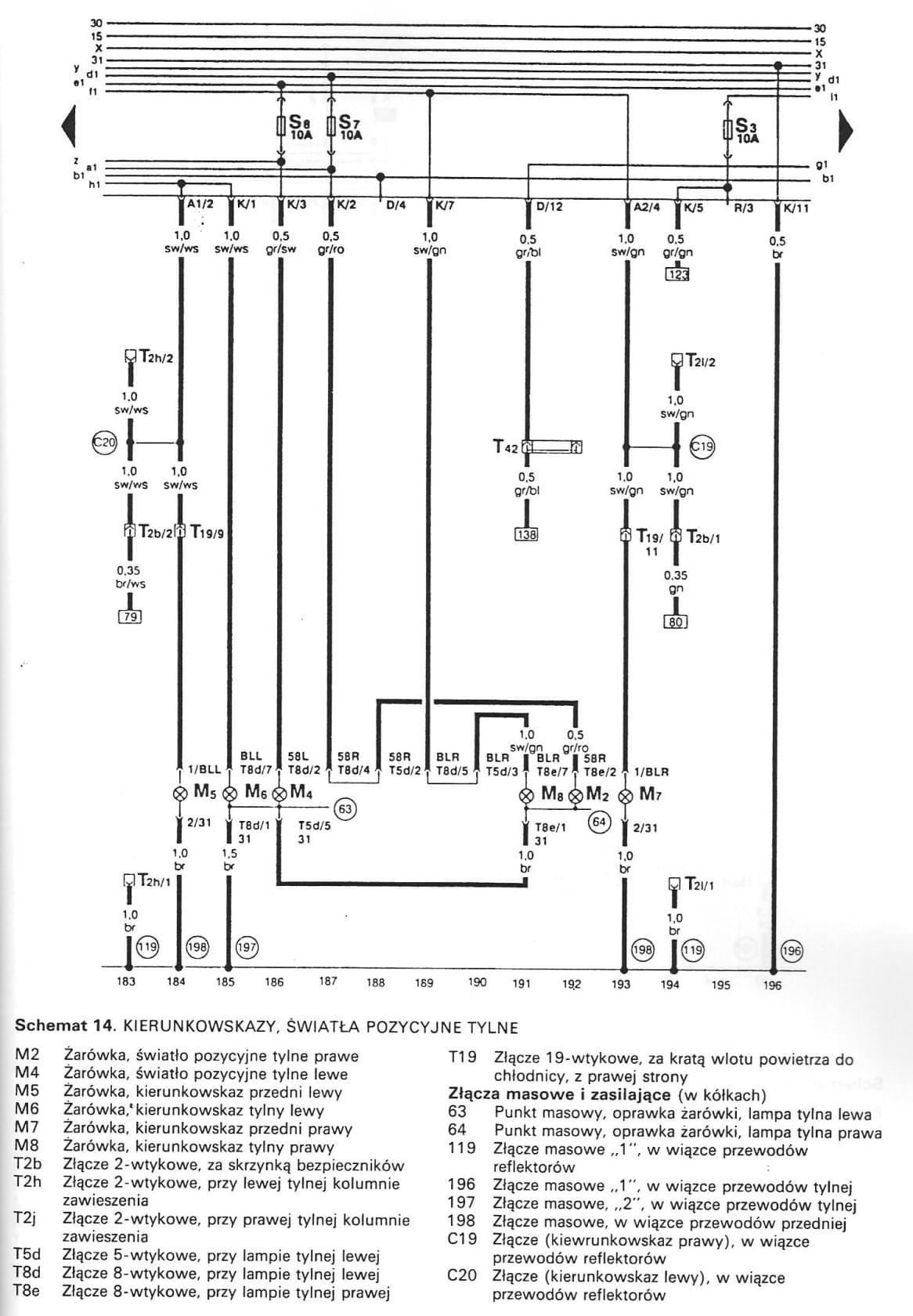

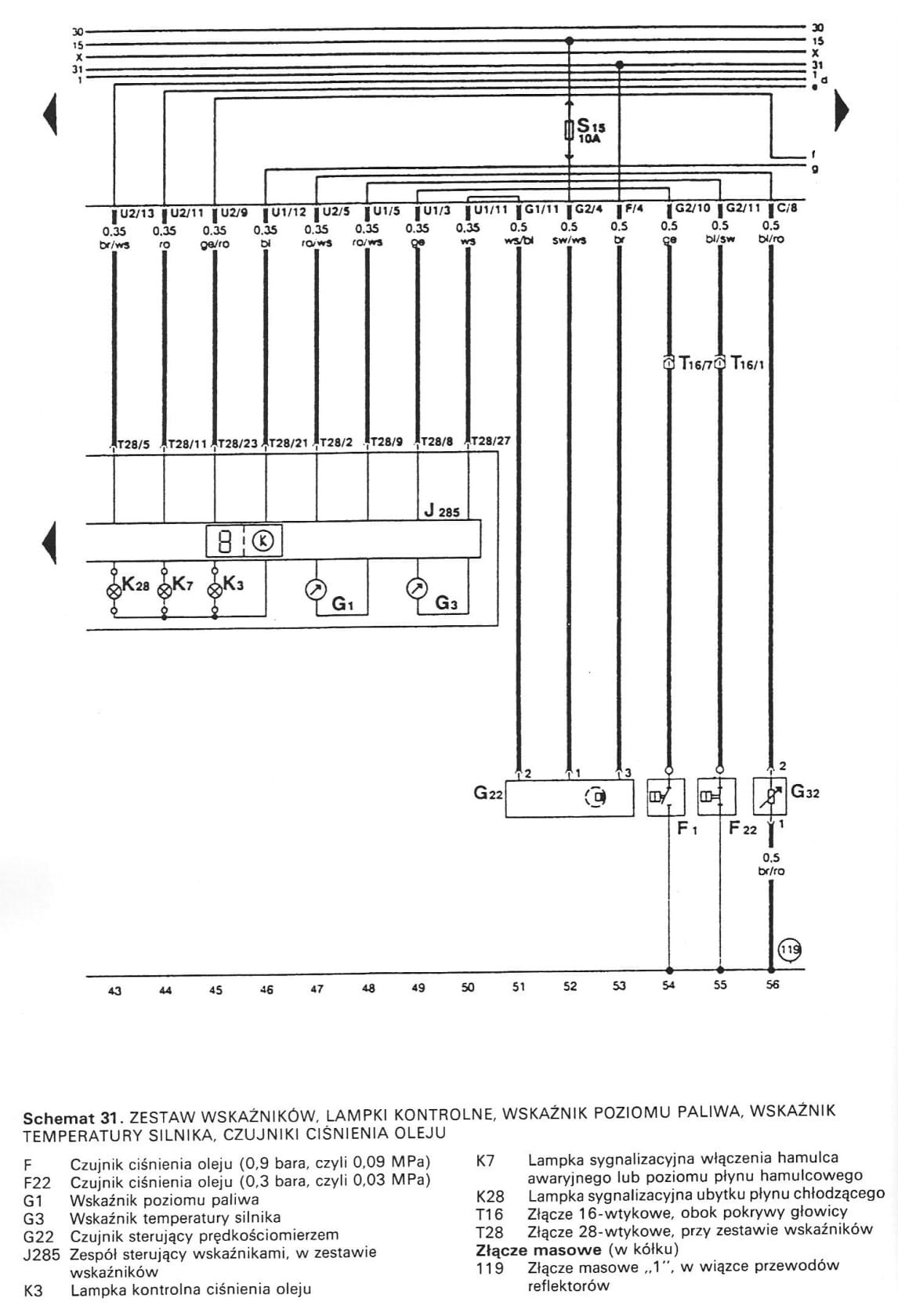

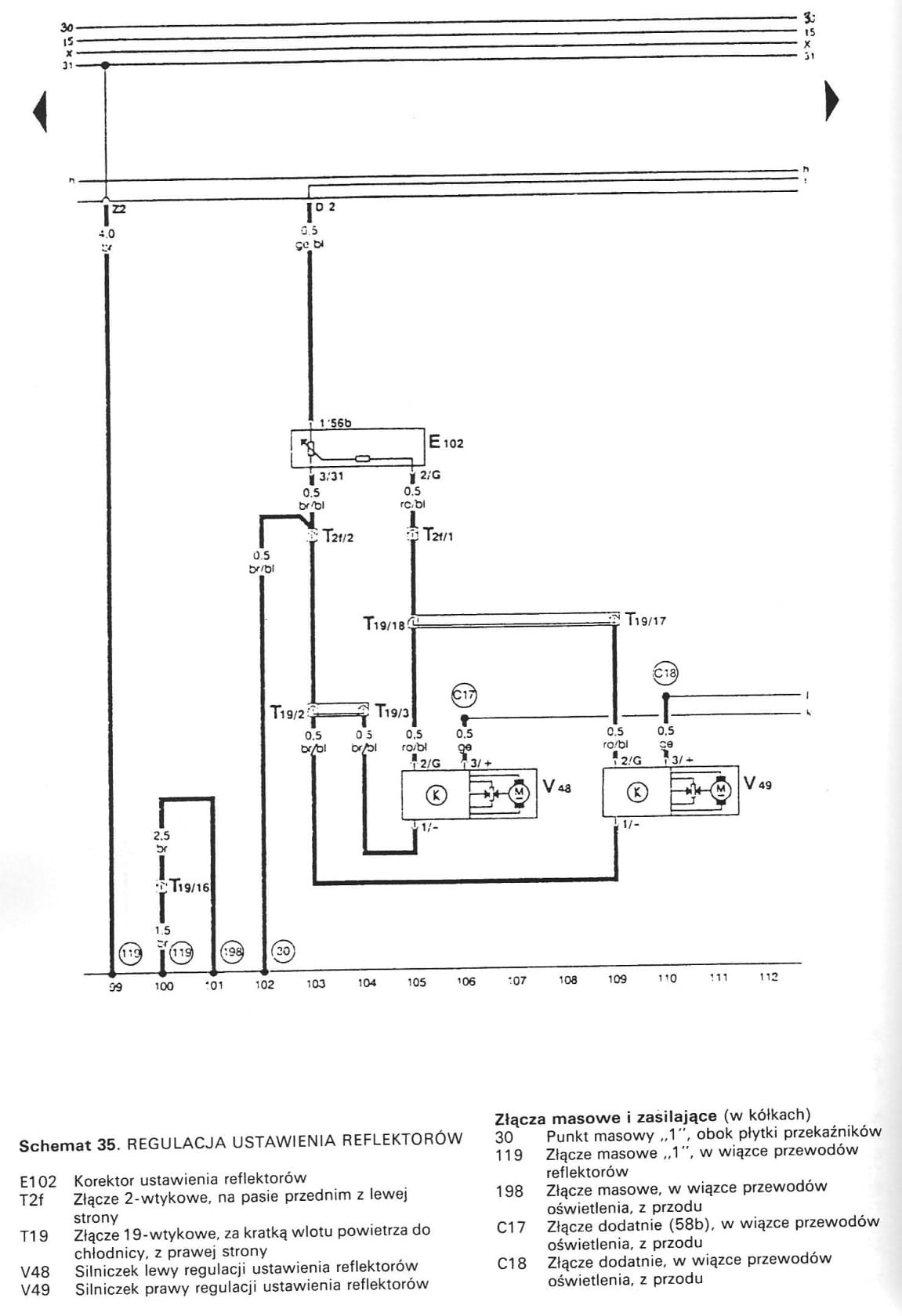

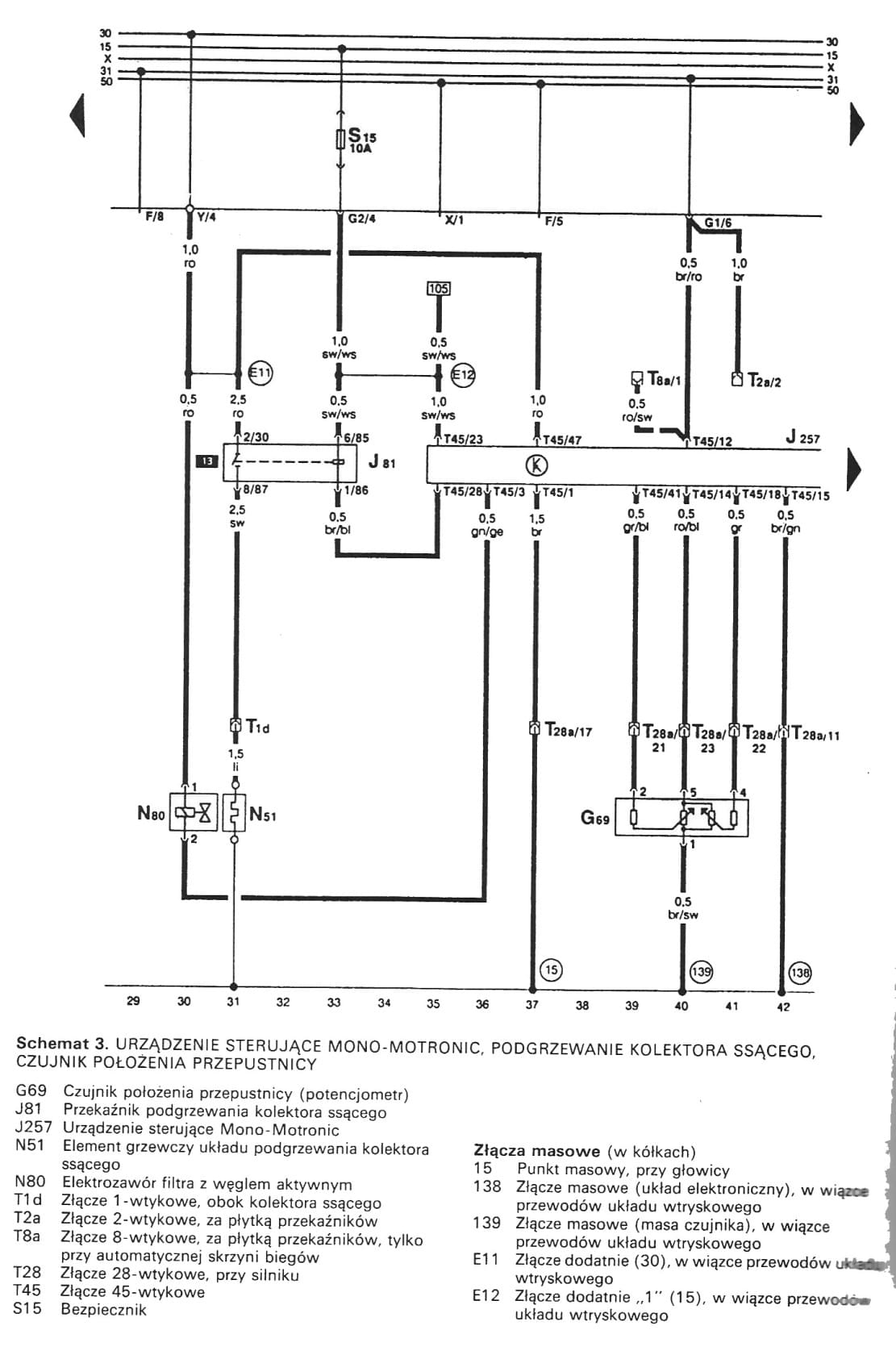

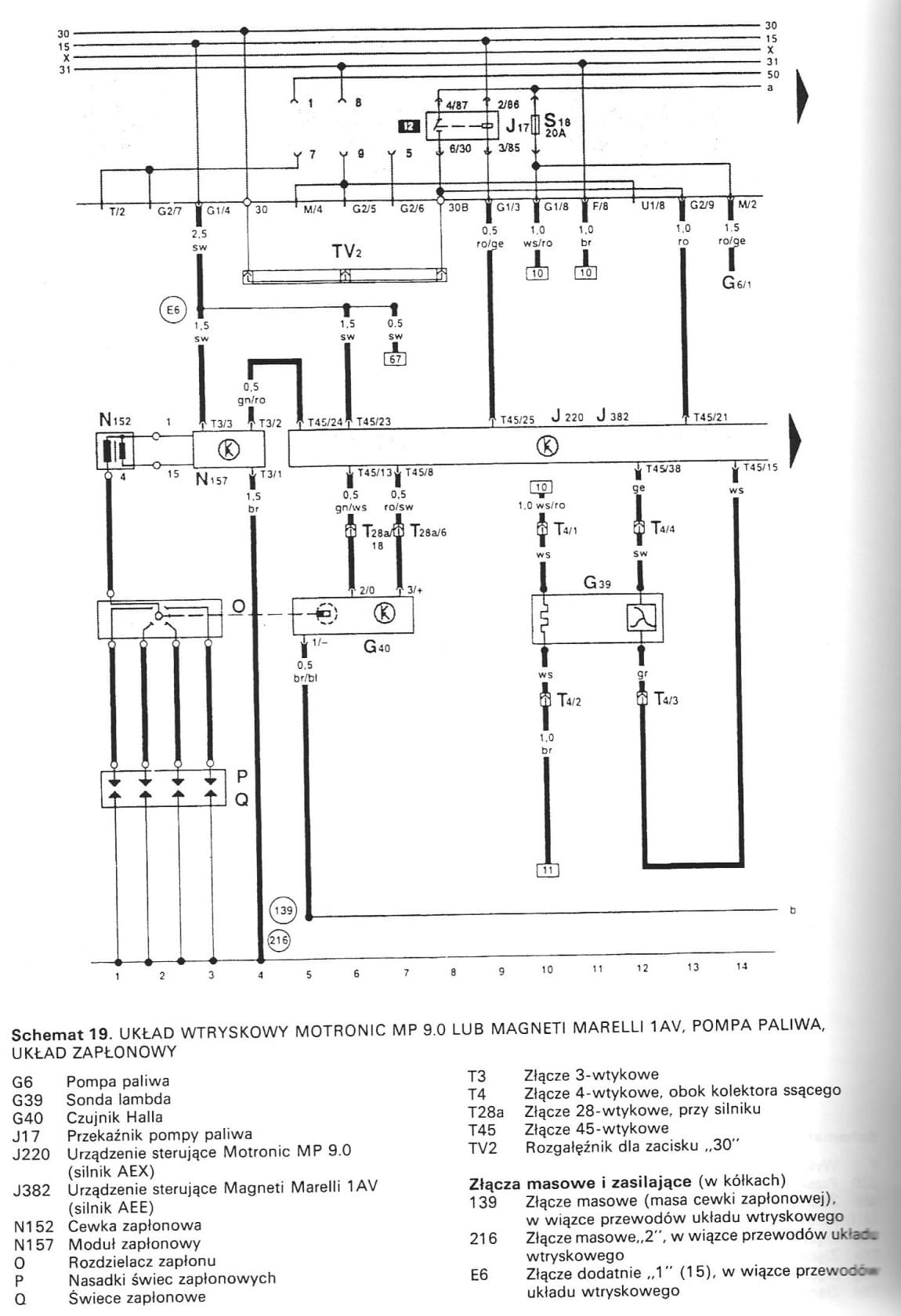

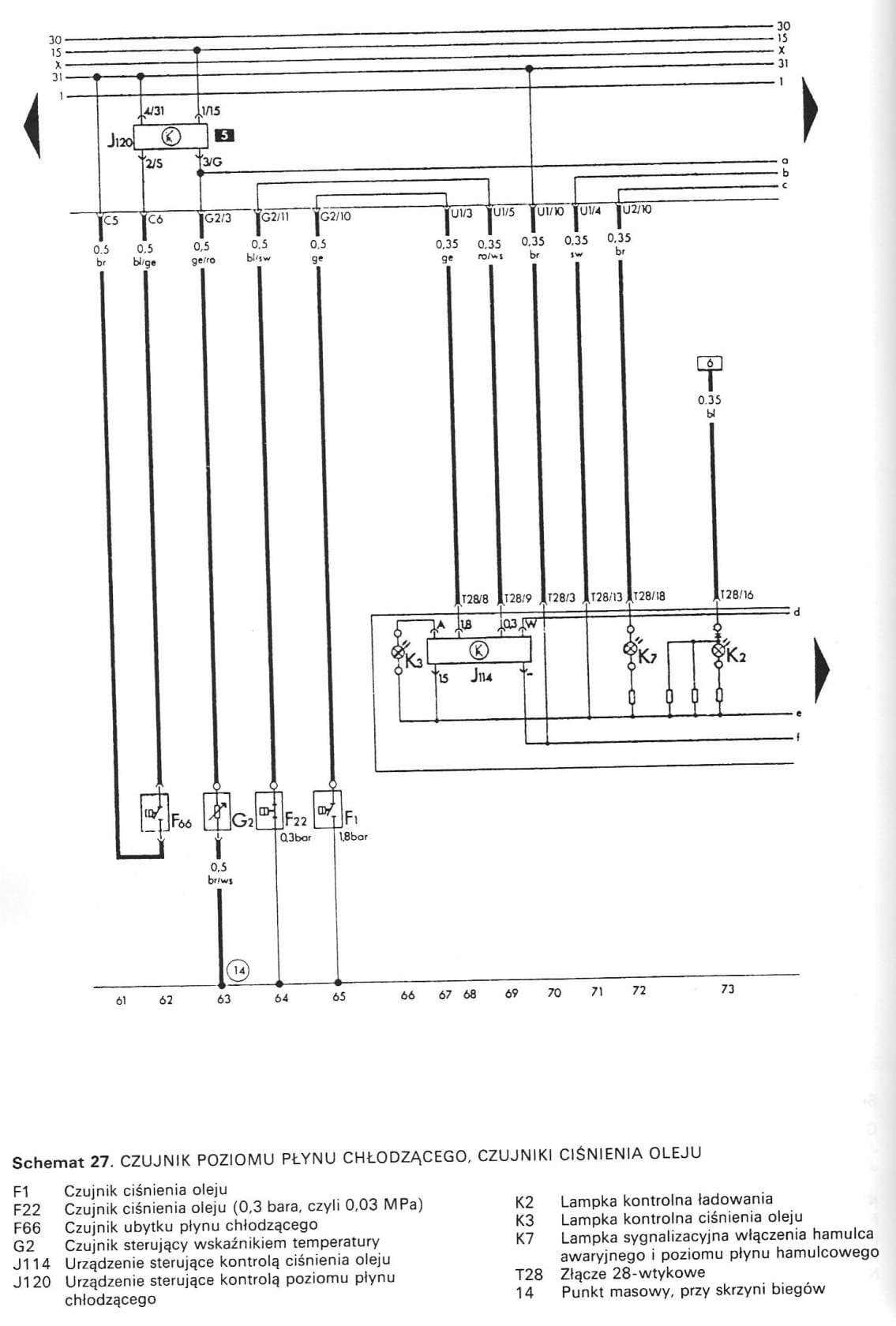

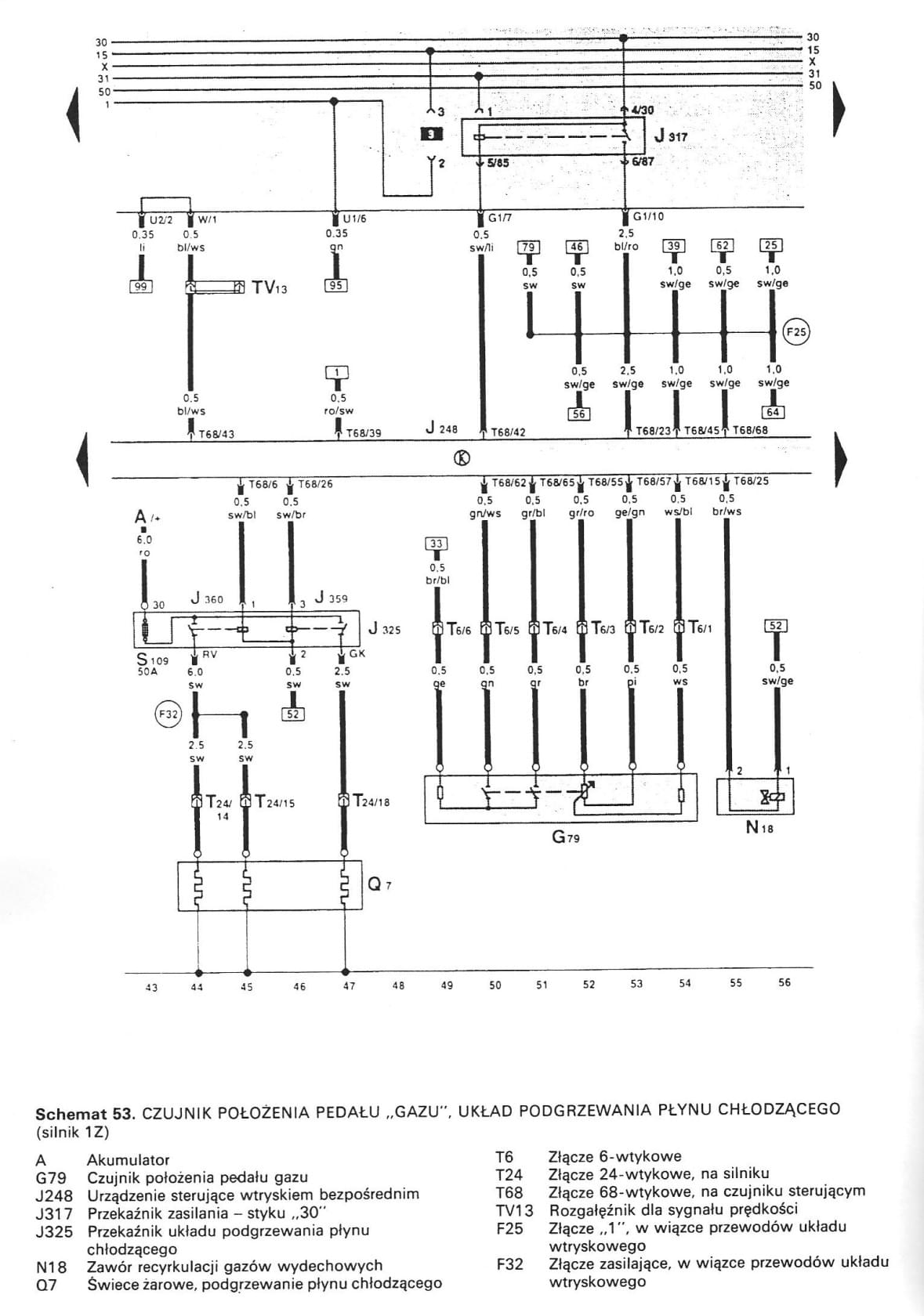

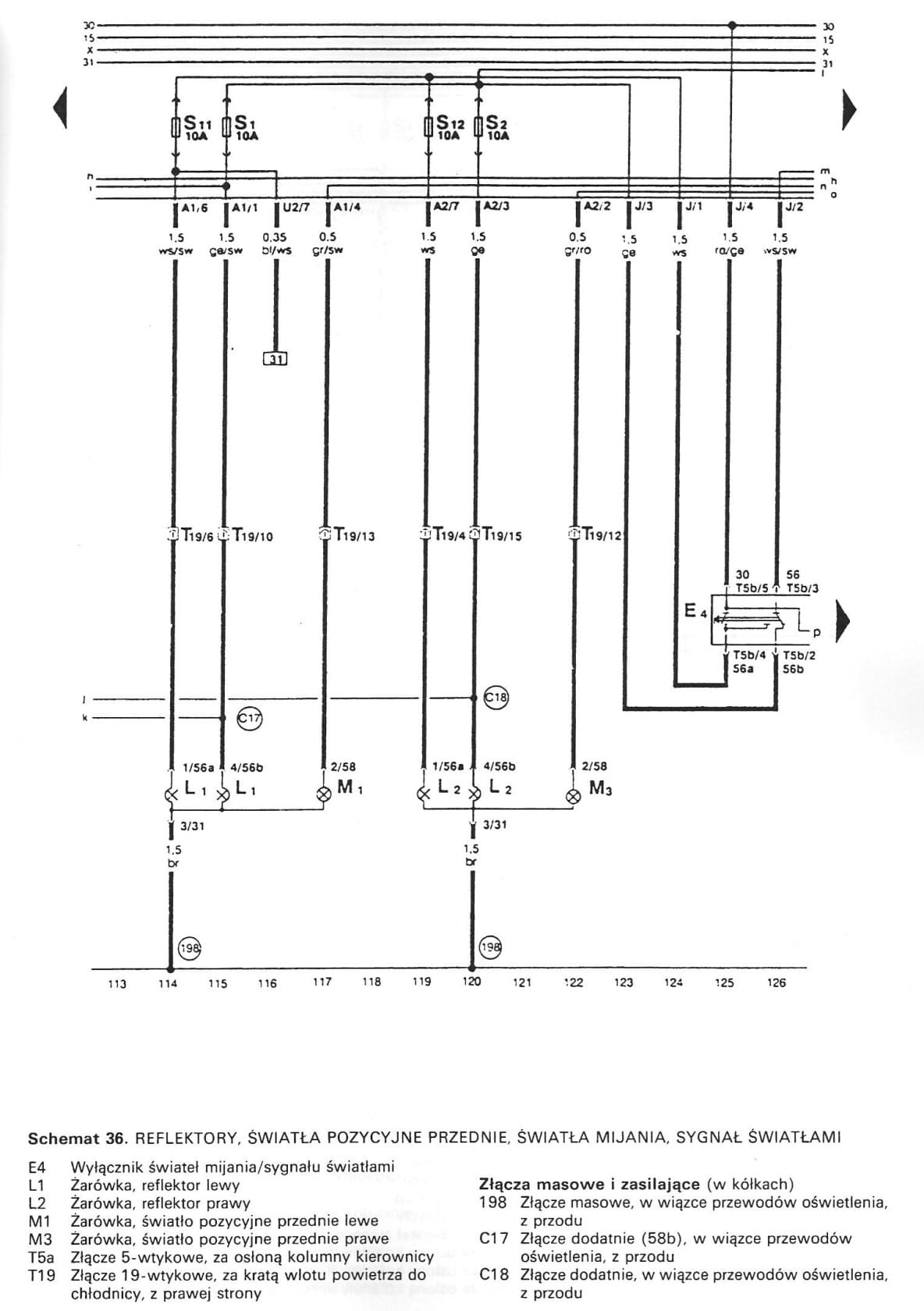

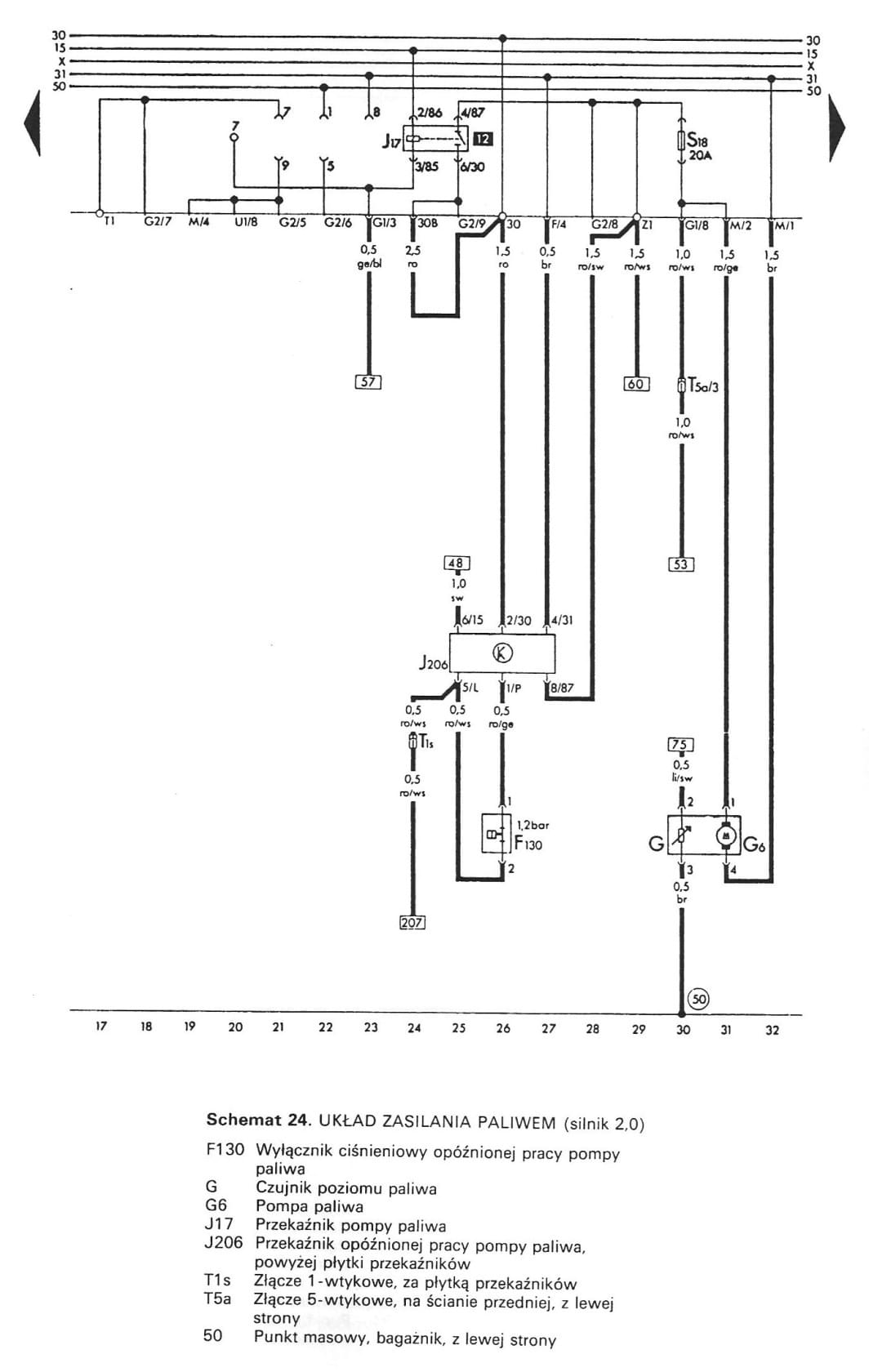

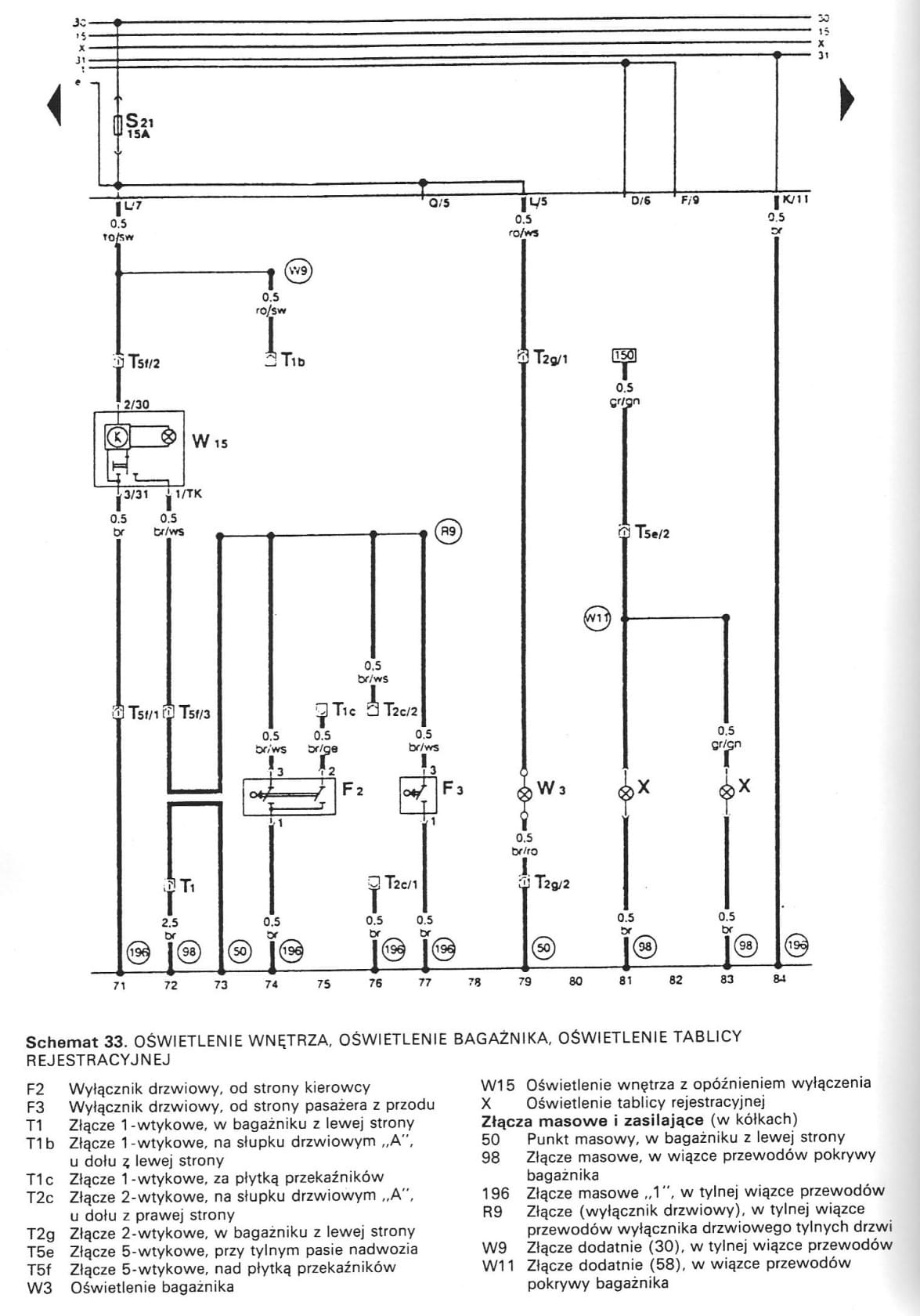

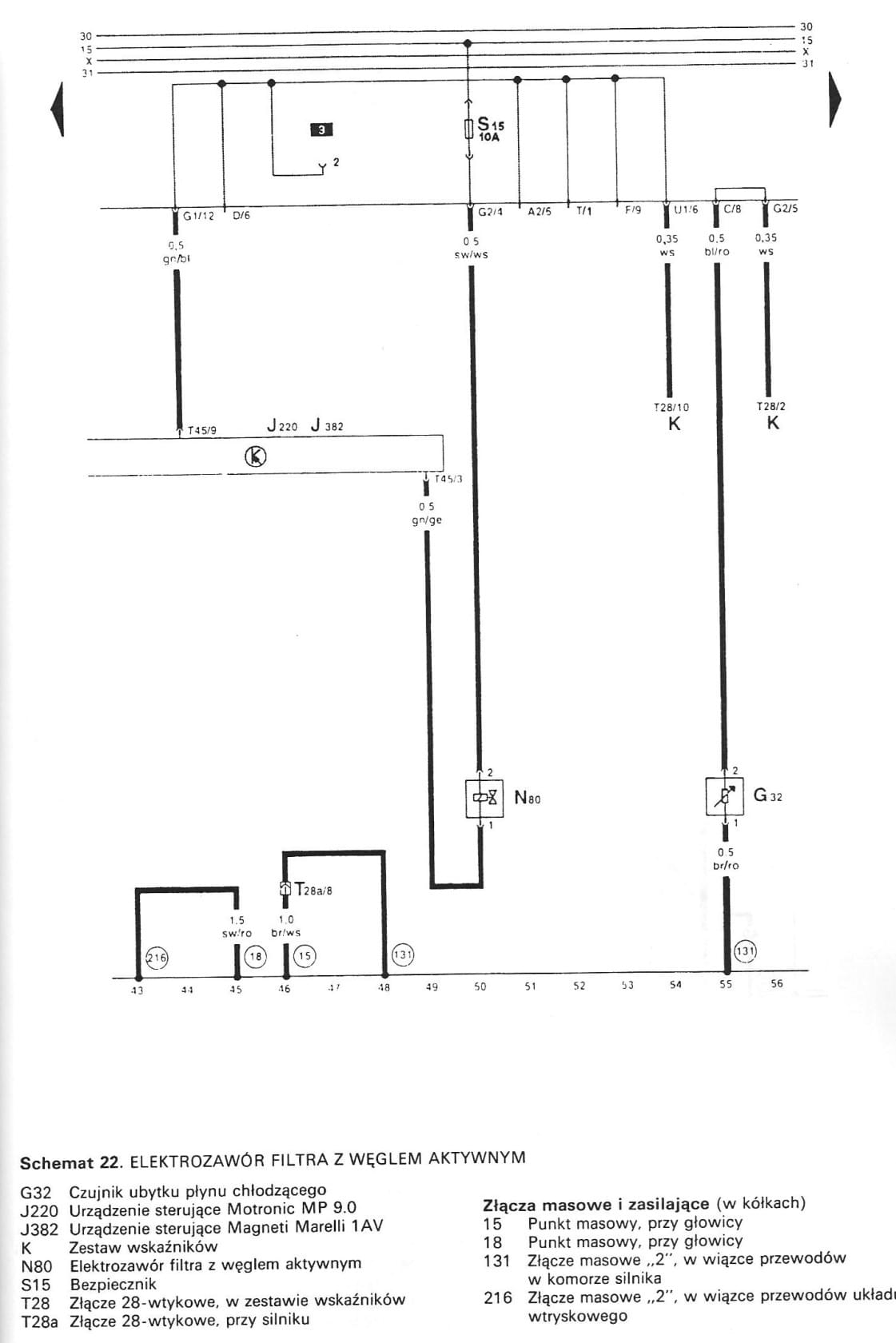

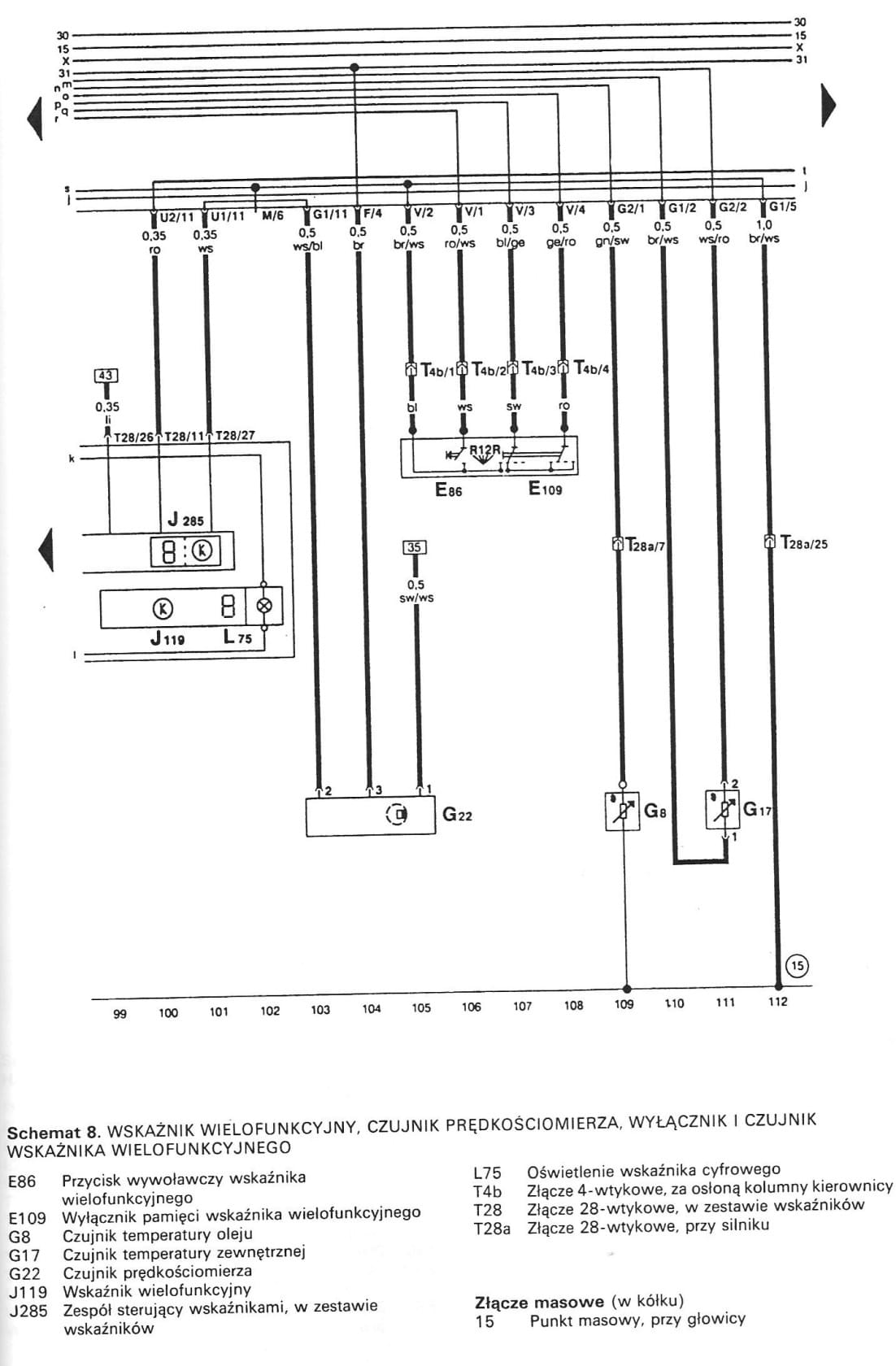

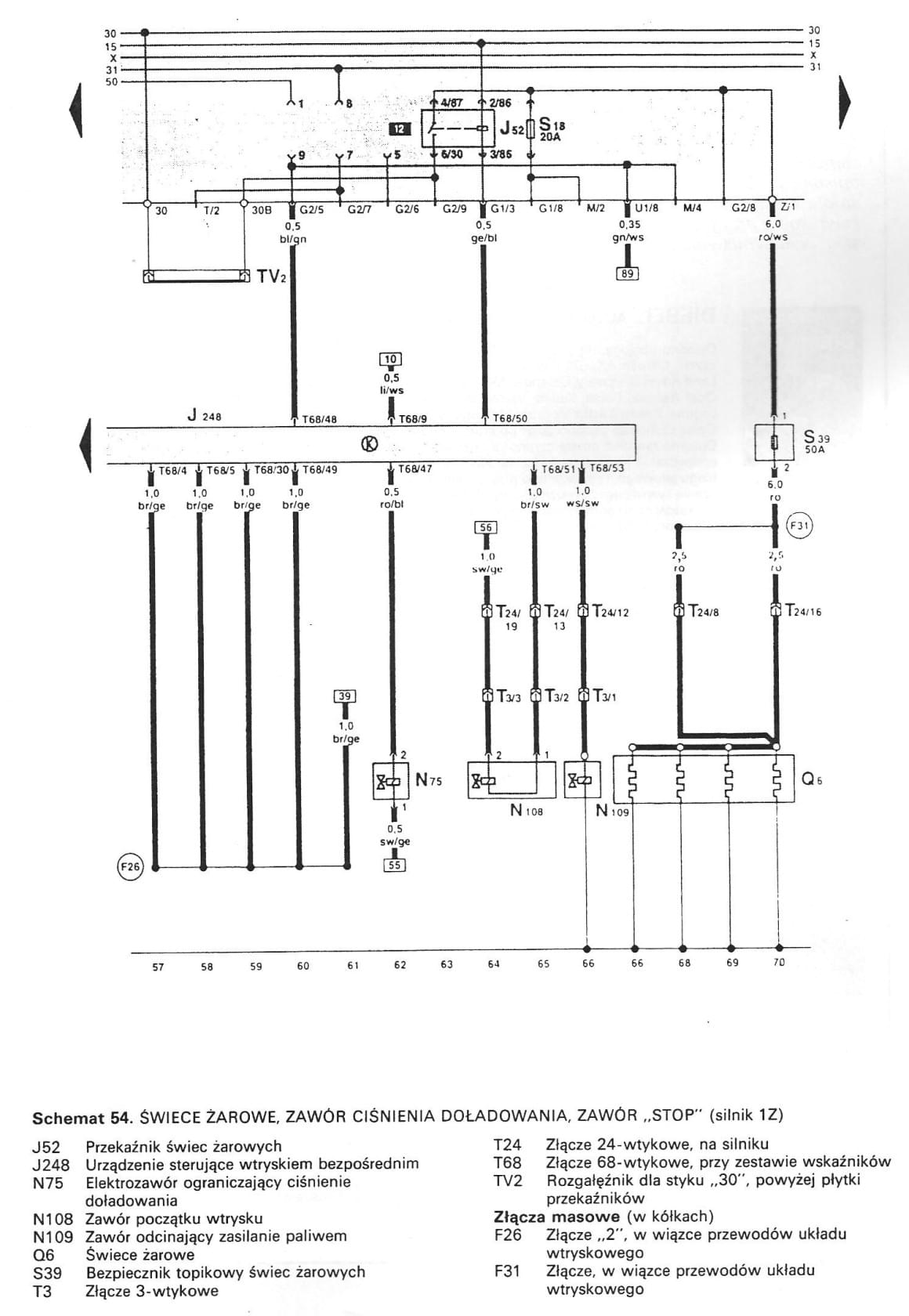

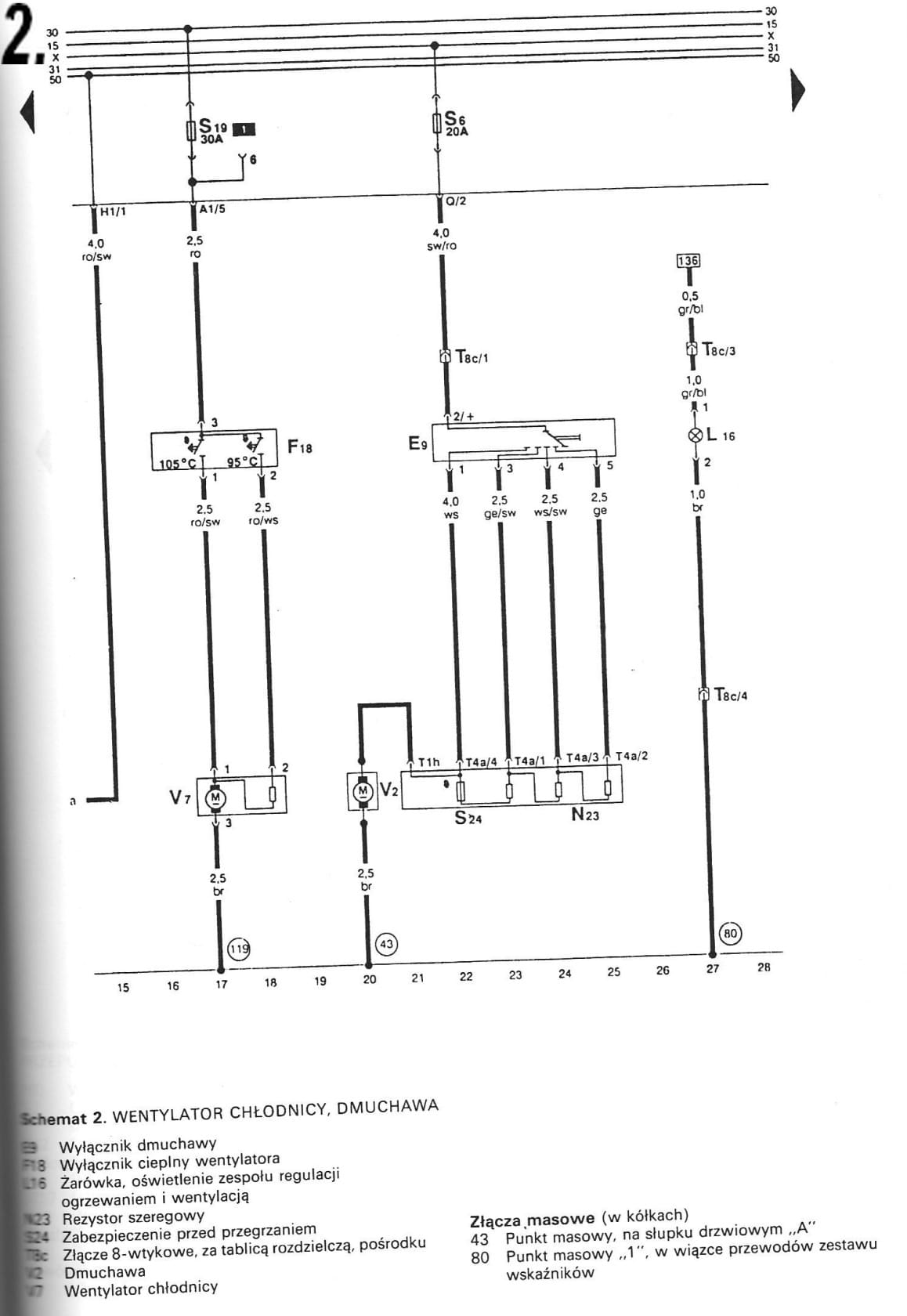

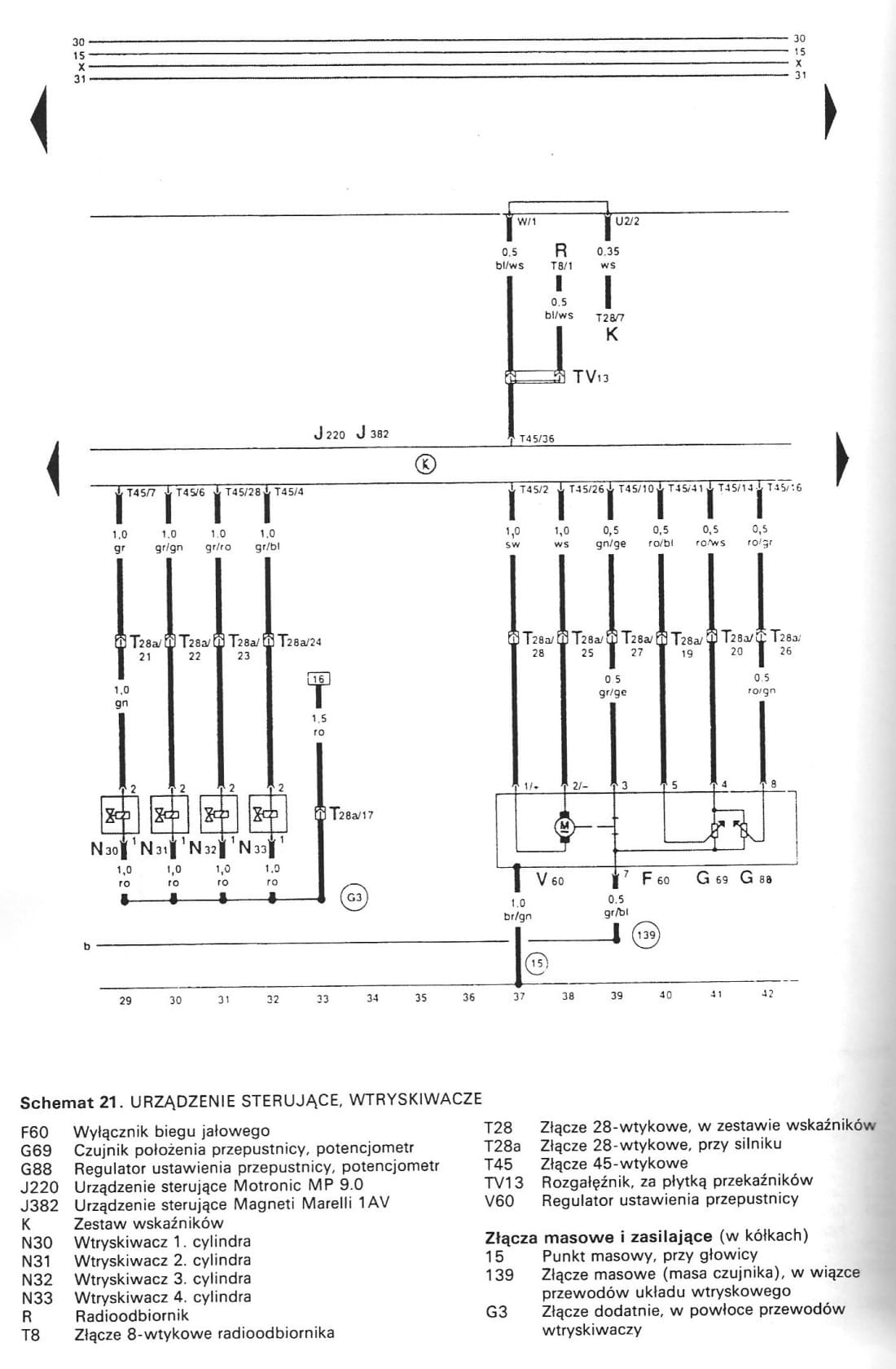

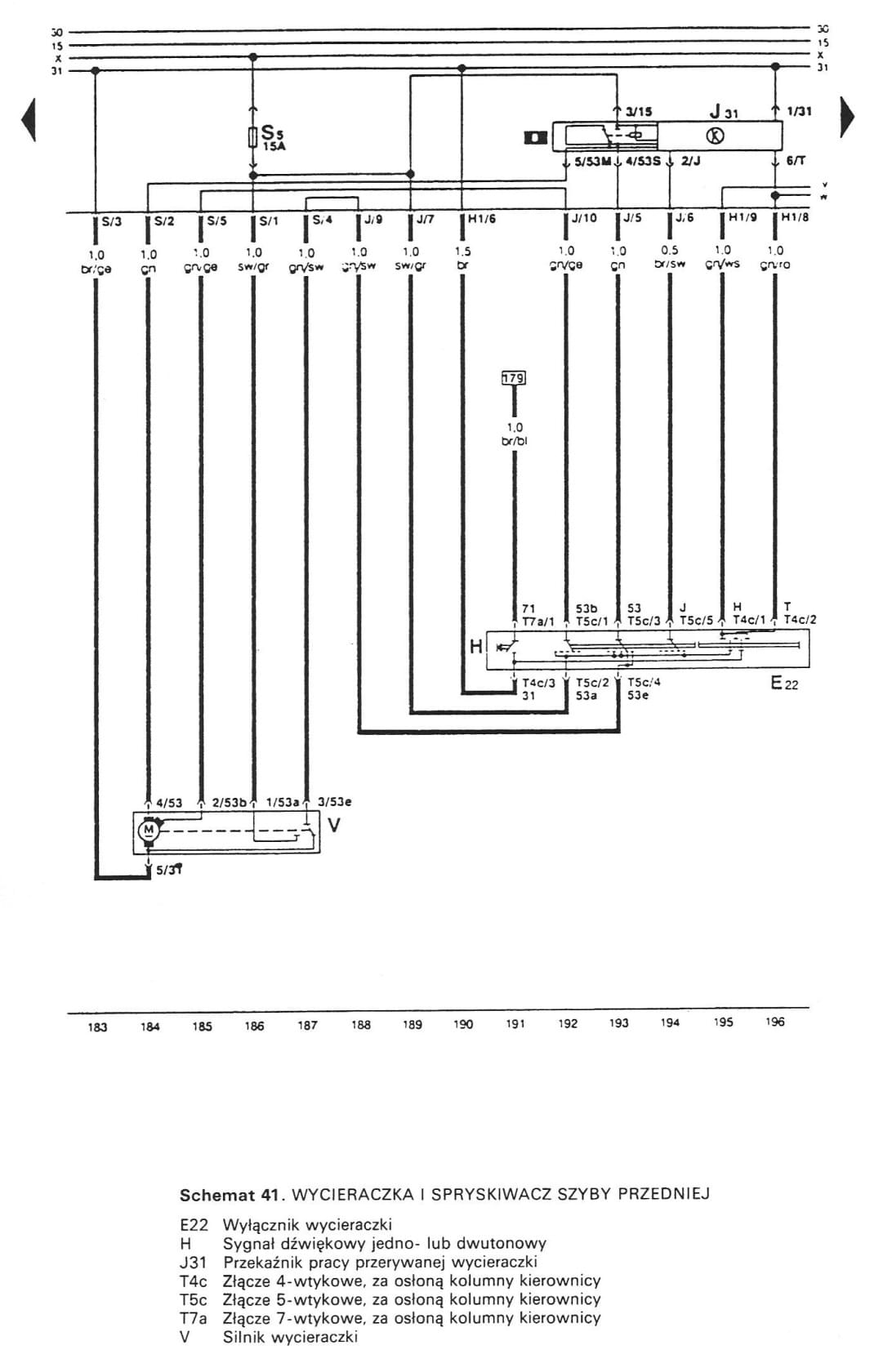

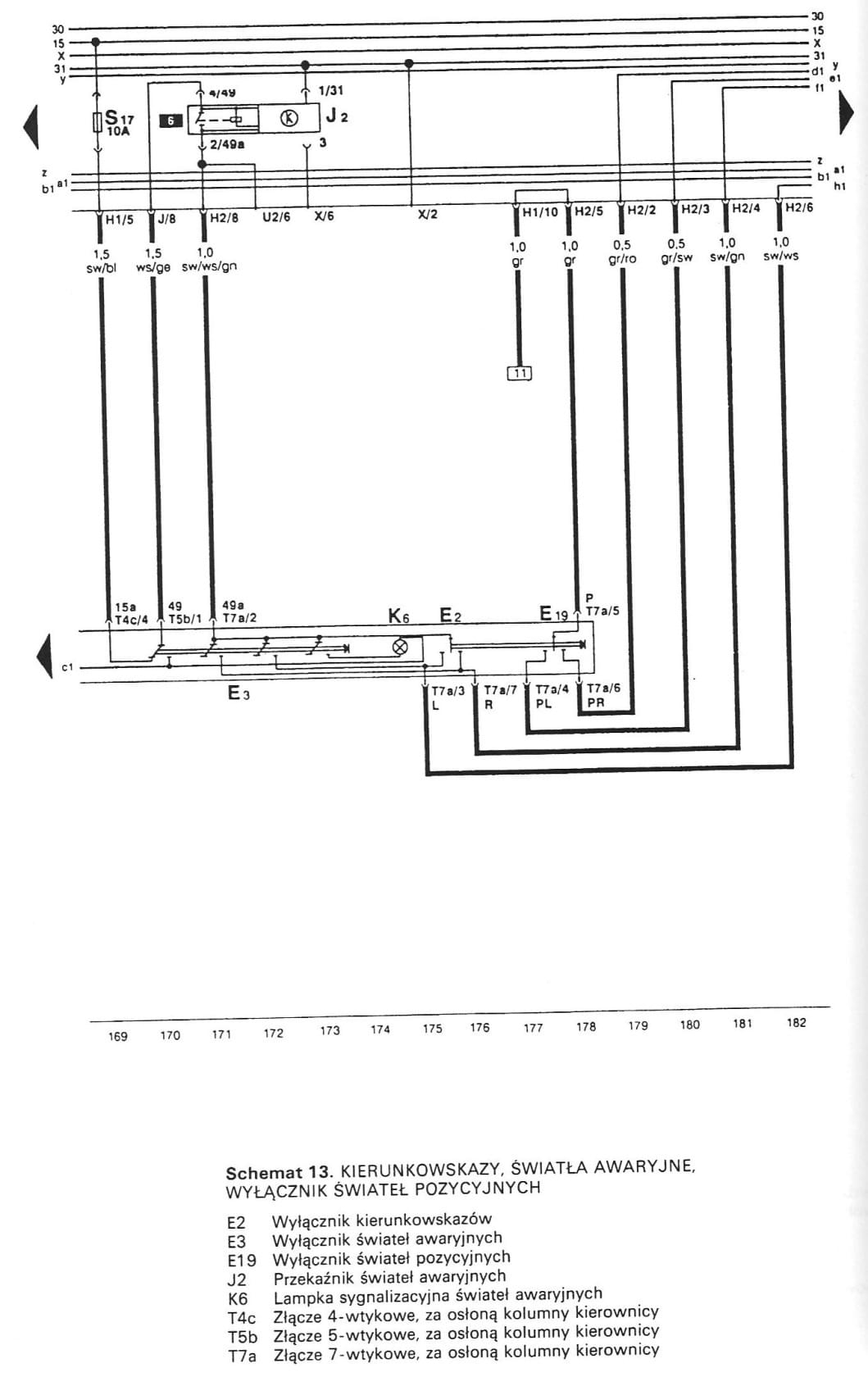

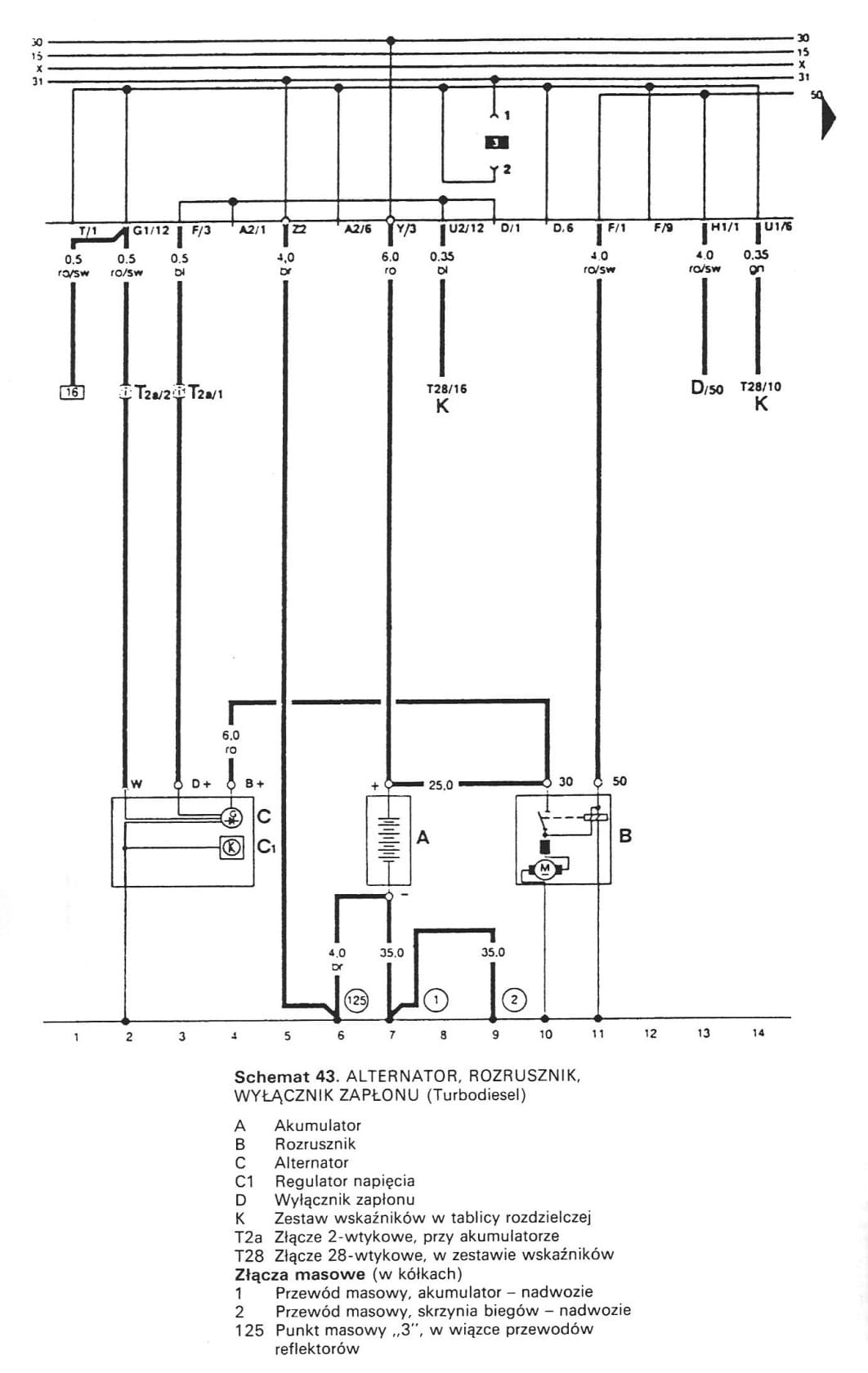

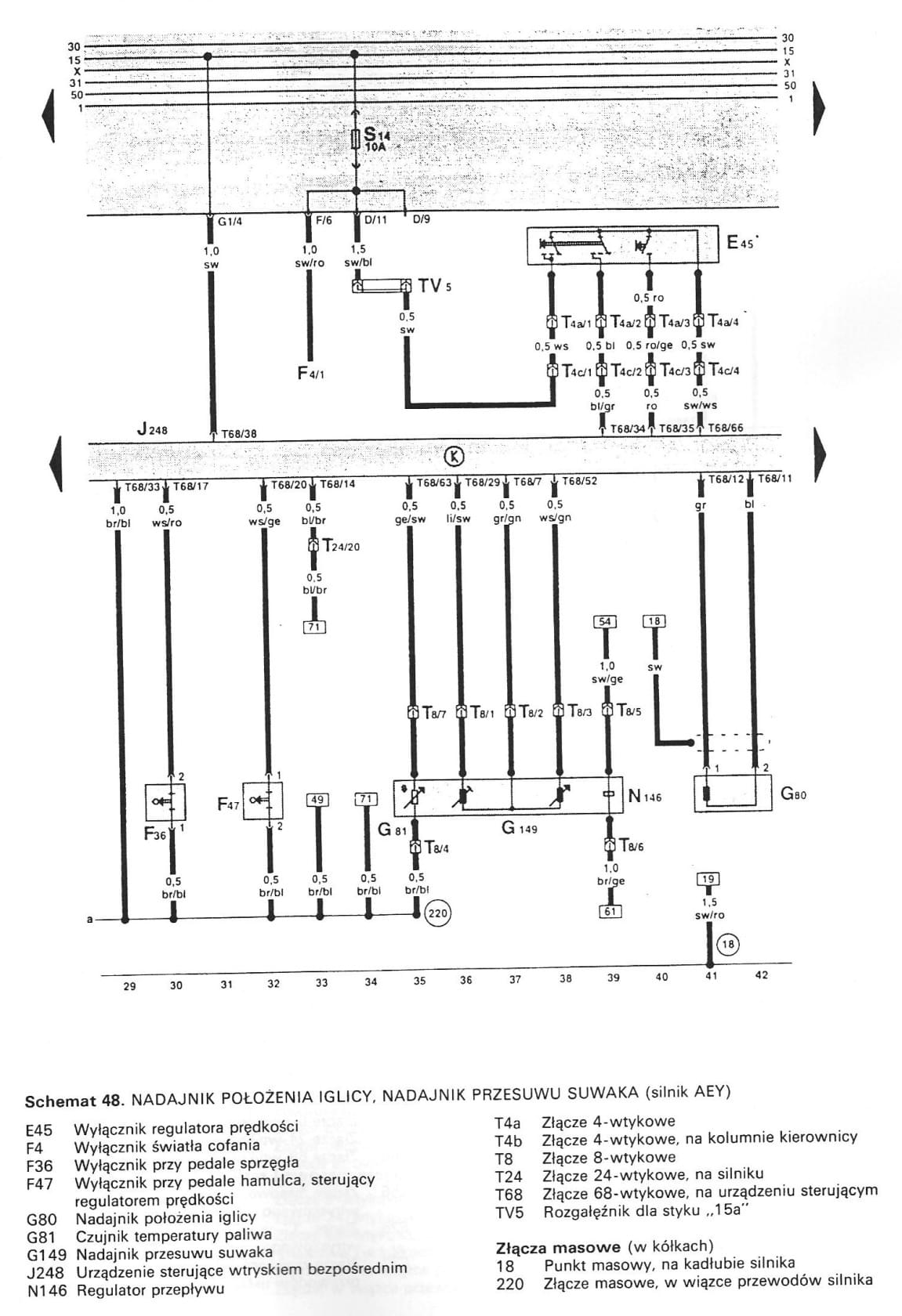

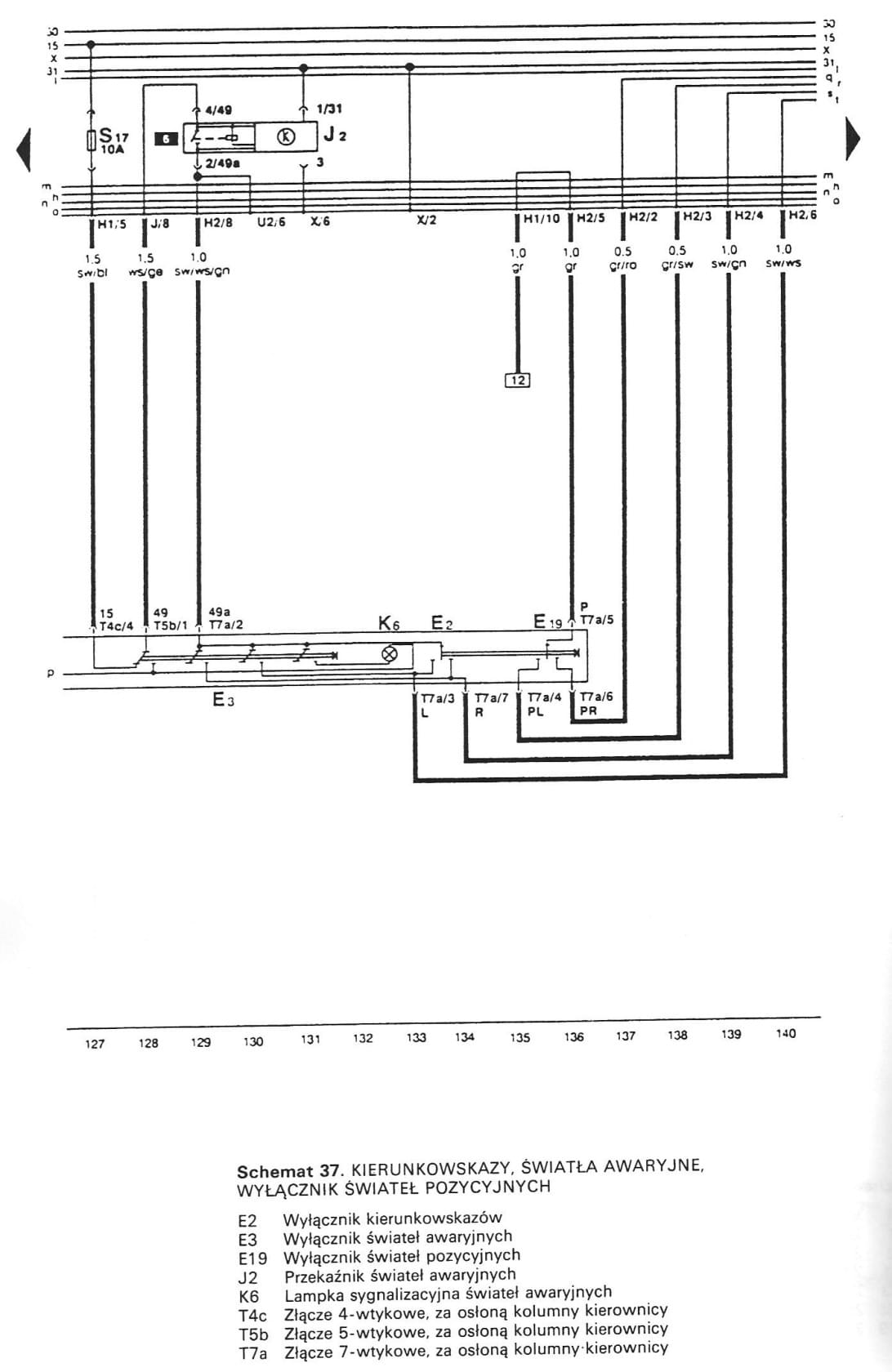

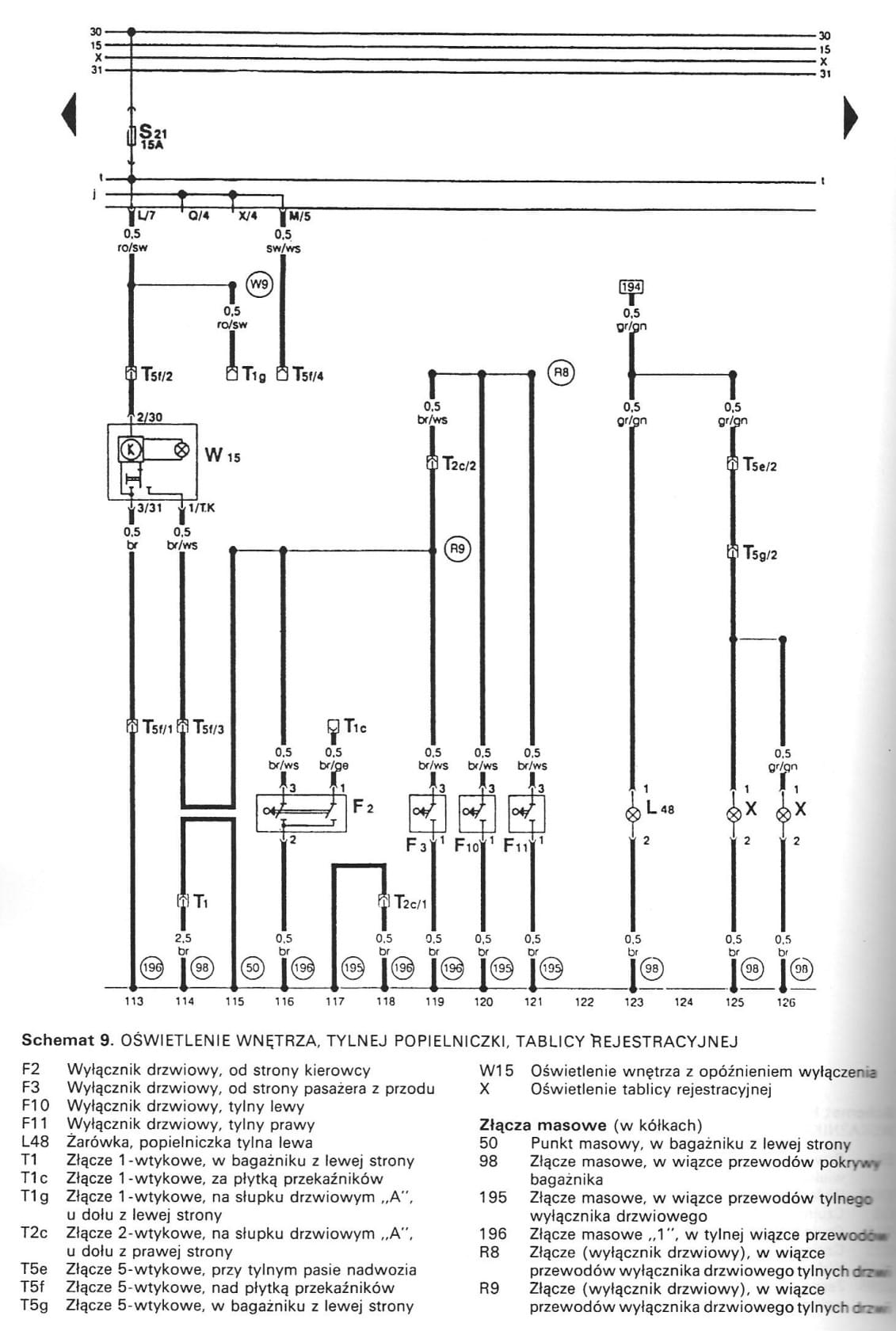

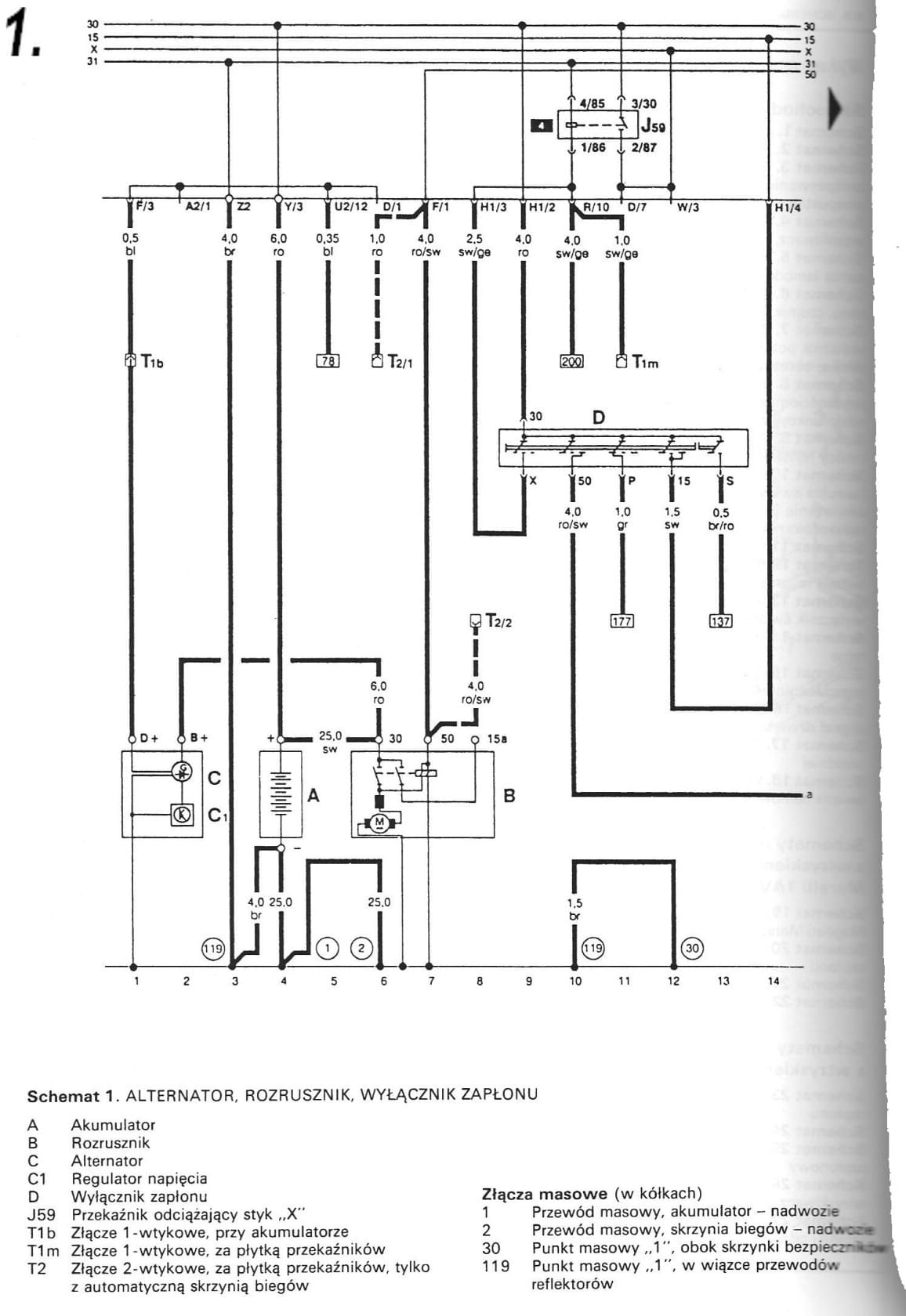

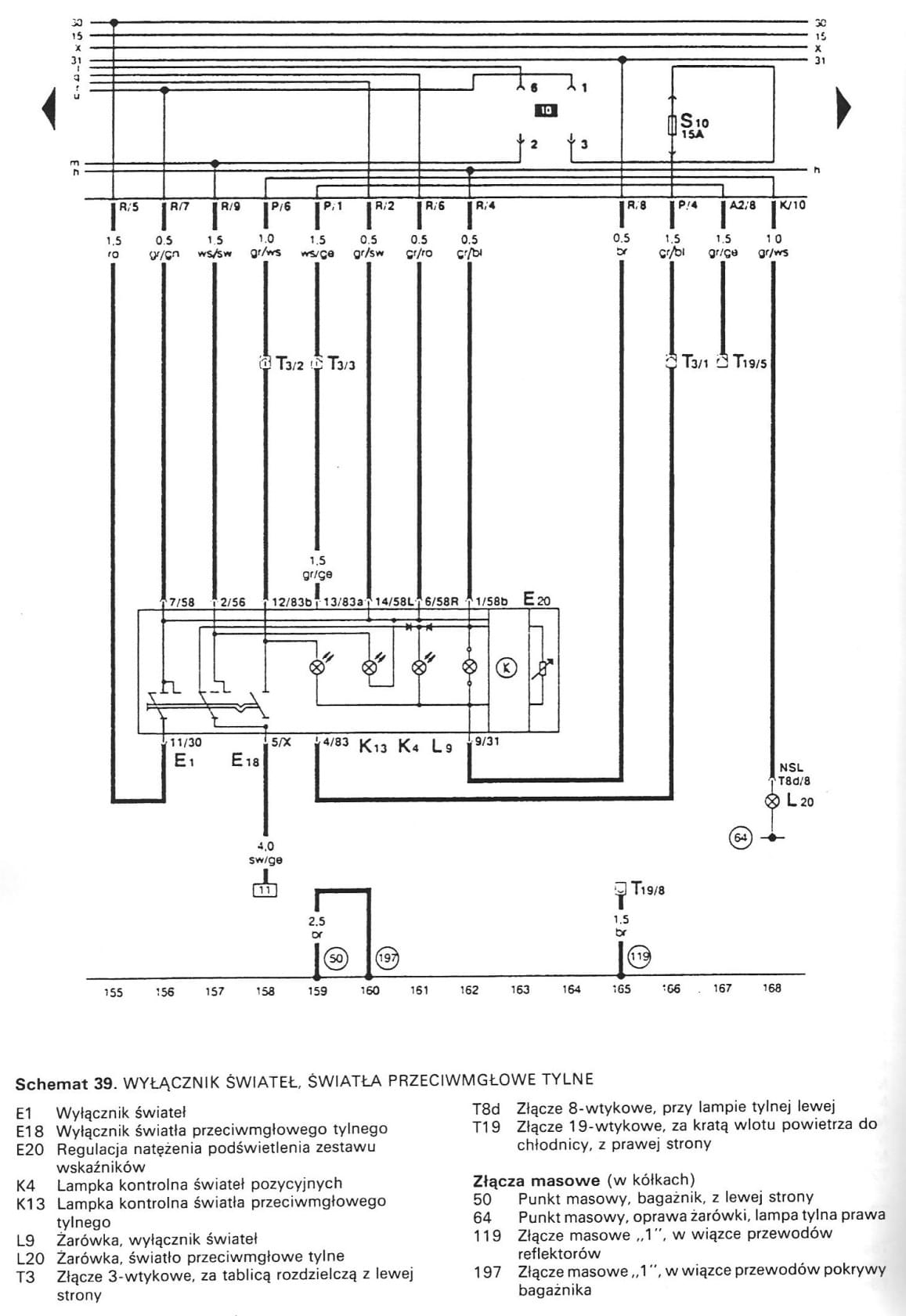

kliknac by powiekszyc

<

<

<

<

<

<

<

<

<

<

<

<

<

<

<

<

<

<

<

<

<

<

<

<

<

<

<

<

<

<

<

<

<

<

<

<

<

<

<

<

<

<

<

<

<

<

<

<

<

<

<

<

<

<

<

<
Załączniki
<
Avatar użytkownika
swatu
VIP

Posty: 4695
Dołączył(a): 9 wrz 2008, o 16:18
Lokalizacja: TKN Końskie
Rocznik: 1995
Silnik: 2000
Paliwo: PB
Nadwozie: 3-drzwiowe

Skany-schematy elektryczne



Postprzez Marian0753 » 7 sie 2011, o 17:37

Nie widziałem schematu elektrycznych szyb więc wrzucam schemat szyb elektrycznych przednich i tylnych. Może komuś się przyda:

Marianowe mk3 ZAPRASZAM KLIK!!!
Avatar użytkownika
Marian0753
Badacz tematu

Posty: 275
Dołączył(a): 30 lis 2010, o 15:08
Lokalizacja: Sochaczew

Postprzez makuxxx14 » 28 lip 2014, o 12:45

ja potrzebuje schematu do silnika 1,6 ABU i do silnika do passata B3 2.0 2E, problem polega na tym że gdzie bym tego schematu nie szukał to do 2.0 są schematy od wersji US z inną kolorystyką kabli...

pomóżcie jak możecie bo robie swapa z 1,6 ABU na właśnie 2.0 2E z passka i musze przerobić wiązkę
Avatar użytkownika
makuxxx14
Czytacz

Posty: 92
Dołączył(a): 20 sty 2013, o 21:37
Lokalizacja: ZDR
Rocznik: 1994
Silnik: 2.0 8V 2E
Paliwo: PB
Nadwozie: 3-drzwiowe

Re: Skany-schematy elektryczne

Postprzez k-m-r1 » 12 lut 2016, o 13:09

www -> chomikuj.pl/kmr1

szukaj szukaj możę to jest to
Polska wersja programu MACH3 cnc---- Makra do palników ,magazynków, THC, OHC---- EKRANY dla firm i producentów maszyn ---- budowa sprzedaż maszyn Plazmy, Elektrodrążarki, Frezarki ,Tokarki, Gietarki, inne maszyny
Avatar użytkownika
k-m-r1
Weteran

Posty: 2080
Dołączył(a): 24 sie 2008, o 18:48
Lokalizacja: OOL DW Praszka Wrocław

Re: Skany-schematy elektryczne

Postprzez k-m-r1 » 12 lut 2016, o 13:13

www -> bfy.tw/4E0P

www - > lmgtfy.com/?q=Schaltplan+Mono-Motronic+abu

i na grafike Warto szukać na ruskiej strone był całę gotowce
i oczywiście Nieemieckie strony z kodem silnika
szukaj ibize polo passat vento oktawie ... i podobne z tego rocznika

Ruska strona http:// vwts.ru/evb3.html

Prawie wszystko jest nawet części zamóiesz :ninja:
Rosja to nie kraj to stan umysłu :cancan:
