Podłączenie zdalnego sterowania zamka centralnego

Postprzez HarbingeR » 2 paź 2015, o 13:54

Witam, mógłby mi ktoś poradzić jak podłączyć sterownik od zdalnego zamka centralnego? Mam takowy schemat :
Obrazek

I na tym cała instrukcja się kończy. Oczywiście angielski znam i rozumiem co pisze z tym że nie wiem jak to zastosować w golfie.
HarbingeR
Berbeć

Posty: 13
Dołączył(a): 14 wrz 2015, o 12:16
Rocznik: 1996
Silnik: 1.8
Paliwo: PB+LPG
Nadwozie: 5-drzwiowe

Podłączenie zdalnego sterowania zamka centralnego



Re: Podłączenie zdalnego sterowania zamka centralnego

Postprzez adams » 3 paź 2015, o 05:32

Tematow o centralnym bylo milion ale zanim dostaniesz opierdziel od kogos ze zakladasz nowy temat to Ci pomoge i ide spac ;) po pierwsze brakuje mi do tej instrukcji jeszcze rysunku bądź jakiegos opisu z konfiguracja tych przewodow bialy zolty itd. Ale damy rade :) nie takie rzeczy sie rozkminialo :)
1.Podepnij zasilanie tak jak na instrukcji czyli staly plus pod czerwony (mozesz go wziac np ze skrzynki bezp)
2.Masa (w golfie sa punkty masowe i jest takowy wlasnie w okolicach lewego slupka) pod czarny przewod z centralki.
3.Nie przecinaj tego mostka (na schemacie napisane ze trzeba przeciac gdy zamek jest pneumatyczny ale nie w golfie 3 ! )
4.Klapy bagaznika w standardzie! nie da sie otwierac osobno wiec to pomijamy (przewody czerwono czarny i różowy).
5.brazowe przewody to wyjście na kierunki. Kolory w instalacji VW to Czarny z zielonym paskiem i czarny z bialym paskiem (lewa i prawa strona). Dostepne sa rowniez w skrzynce bezpiecznikow.
6.jak juz to podlaczysz to naciskak przyciski na pilocie centralnego zamka i szukaj plusa. Obstawiam ze to bedzie para bialych przewodow. Czyli na jednym (np bialym) pojawi sie plus przy zamykaniu z pilota a na drugim (bialym z czarnym paskiem) pojawi sie plus przy otwieraniu. Oczywiscie moge sie mylic. Strzelam :) a jak znalezc plus ? Juz mowie :) miernikiem :) a jak nie masz ? To do zarowki 12V podepnij dwa przewody. Jeden podlacz do masy samochodu a drugi przykladaj do jednego z 6 przewodow od centralki i po nacisnieciu przycisku na pilocie patrz kiedy zaswieci sie zarowka. Kiedy przy nacisnieciu np zamykania na pilocie zaswieci na bialym przewodzie to chyba jasne gdzie jest co :) . Na 99% masz parami czyli jeden kolor z paskiem i bez paska to sterowanie plusem, inna para to sterowanie minusem a trzecia para to np sterowanie plusem i minusem na przemiennie.
7.zamykanie/otwieranie to szary i zielony przewod w przelotce drzwi kierowcy.

Niektorzy podpinaja sterowanie w bagazniku bo przy pompce cemtralnego (pod prawa tylna lampa) sa wszystkie pptrzebne przewody do ktorych malezy sie wpiac. Moze to i racja. Ja sie w moim Golfie wpinalem w przelotke i w skrzynke bezpiecznikow. Jak kto woli. Powodzenia ! Dobranoc :mrgreen:
Avatar użytkownika
adams
Gaduła

Posty: 562
Dołączył(a): 2 cze 2007, o 03:10
Lokalizacja: włocek
Rocznik: 1994
Silnik: ABU
Paliwo: PB+LPG
Nadwozie: 5-drzwiowe

Re: Podłączenie zdalnego sterowania zamka centralnego

Postprzez HarbingeR » 4 paź 2015, o 15:04

Pewnie jakbym wiedział który kabel od czego jest przy pompce to bym to wpiął ale tak to nici z tego.
HarbingeR
Berbeć

Posty: 13
Dołączył(a): 14 wrz 2015, o 12:16
Rocznik: 1996
Silnik: 1.8
Paliwo: PB+LPG
Nadwozie: 5-drzwiowe

Re: Podłączenie zdalnego sterowania zamka centralnego

Postprzez Thorsten » 5 paź 2015, o 17:58

HarbingeR napisał(a):Pewnie jakbym wiedział który kabel od czego jest przy pompce to bym to wpiął ale tak to nici z tego.

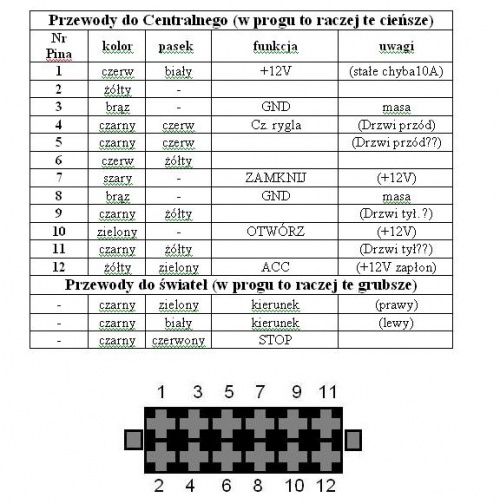

schemat w załączniku
