Podłączenie wskźnika defi

Postprzez scyzormks » 31 sty 2016, o 10:33

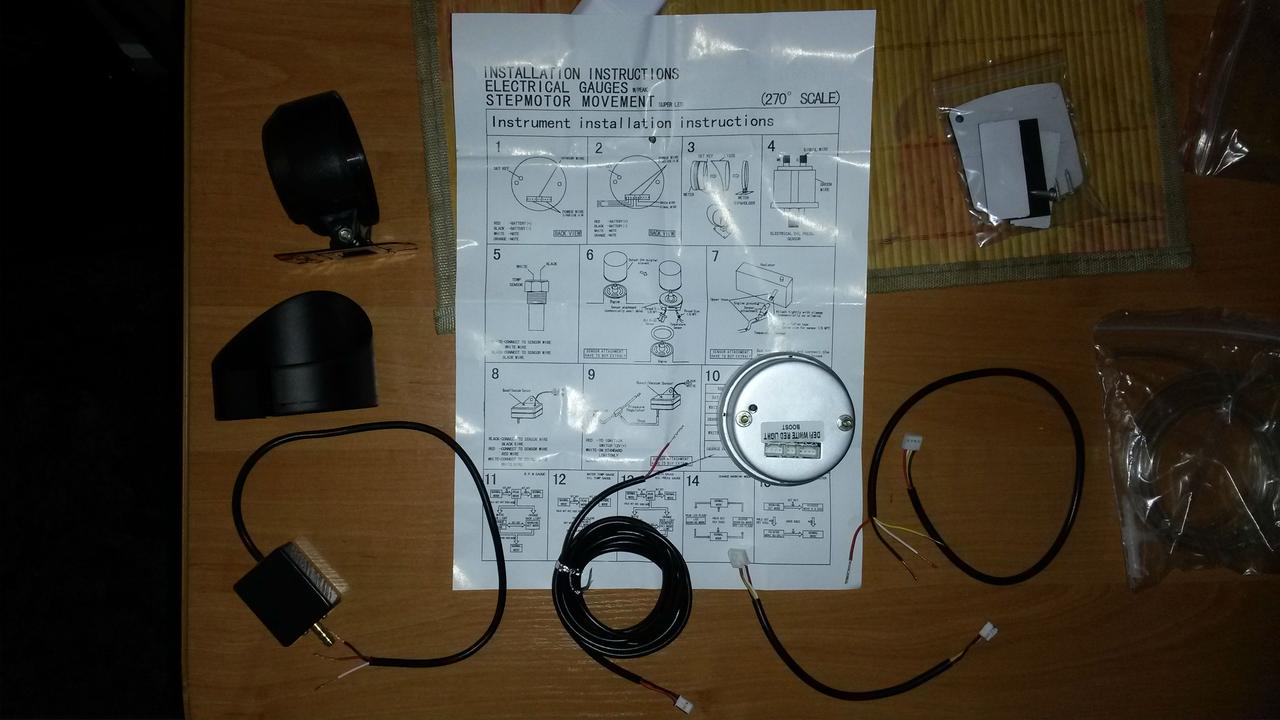

Witajcie mam problem po 3h walki w garażu i mam dość. :-x Mianowicie postanowiłem sobie zamontować czujnik ciśnienia doładowania turbiny z firmy Defi (zdj poniżej). Niestety robiąc według instrukcji która jest dla mnie zbyt nie zrozumiała to dalej w/w czujnik nawet nie drgnie a co dopiero żeby się świecił . Dlatego chciałbym zapytać czy ktoś z Was może bawił się w to i mógłby podpowiedzieć co do czego podłączyć z elektryki aby zaczął działać oraz żeby świecił się na kolor czerwony, tzn gdzie się wpiąć do świateł żeby palił się po załączeniu świateł postojowych. Elektryka nie jest moją mocną stroną także prosił bym również o wyrozumiałość. Ponizej zdj czujnika i wyposażenie jakie było w pudełku (wiem że ten kabel co zakończony jest dwoma wtyczkami służy do łączenia zegarów ale ja innych nie posiadam więc jest nie potrzebny). Dziękuję z góry za pomoc ;-)
Nie masz wystarczających uprawnień, aby zobaczyć pliki załączone do tego postu.
Avatar użytkownika
scyzormks
Gaduła

Posty: 632
Dołączył(a): 17 maja 2012, o 16:53
Lokalizacja: Wojkowice

Podłączenie wskźnika defi



Re: Podłączenie wskźnika defi

Postprzez Radi » 31 sty 2016, o 12:42

Przydało by się bliższe zdjęcie instrukcji co by napisy były widać. Tak na mój rozum bez instrukcji wtyczka z z dwoma kablami to podświetlenie +/- w instalacji musisz szukać szaro niebieskich kabli one na ogół są od podświetleni. A sam zegar to widać czujnik który łączysz z jakimś podciśnieniem (nie wiem do ustalenia) następnie musisz przedłużyć kable do tej 3 kostki kolory biały, pomarańczowy, czerwony pozostaje jeszcze żółty kabel który może być od plusa po zapłonie. Tak to na mój rozum wygląda ale trzeba by to sprawdzić z instrukcją.
Avatar użytkownika
Radi
Members

Posty: 2831
Dołączył(a): 16 lut 2009, o 12:15
Lokalizacja: GKA
Rocznik: 93
Silnik: 2.8 AAA
Paliwo: PB
Nadwozie: 5-drzwiowe

Re: Podłączenie wskźnika defi

Postprzez scyzormks » 31 sty 2016, o 18:02

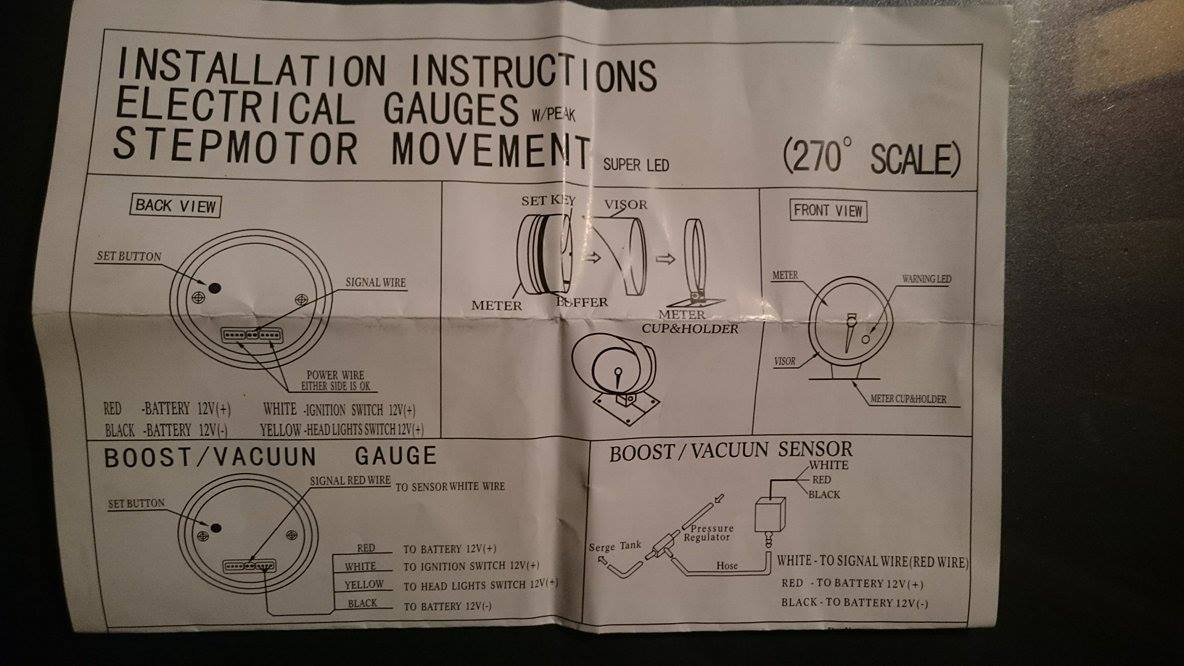

Tu mam zbliżenie na instrukcje gdybys chciał zerknąć. bo jeszcze jest ta pucha co od niej idzie węzyk na podciśnienie i ona też ma 3 kable ;(
Nie masz wystarczających uprawnień, aby zobaczyć pliki załączone do tego postu.
Avatar użytkownika
scyzormks
Gaduła

Posty: 632
Dołączył(a): 17 maja 2012, o 16:53
Lokalizacja: Wojkowice

Re: Podłączenie wskźnika defi

Postprzez Radi » 31 sty 2016, o 18:09

ze zdjecia 366x200 to ja sie panie nie wyznam. wracając do tematu te kable z tej puszki na moje powinny sie łączyć z tymi kablami co masz wiązke po prawej stronie kolor do koloru
Avatar użytkownika
Radi
Members

Posty: 2831
Dołączył(a): 16 lut 2009, o 12:15
Lokalizacja: GKA
Rocznik: 93
Silnik: 2.8 AAA
Paliwo: PB
Nadwozie: 5-drzwiowe

Re: Podłączenie wskźnika defi

Postprzez scyzormks » 31 sty 2016, o 19:15

sorki teraz wieksze. czyli kable z puchy z tymi kablami co wychodza od zegara ( te 4 ) ?
Nie masz wystarczających uprawnień, aby zobaczyć pliki załączone do tego postu.
Avatar użytkownika
scyzormks
Gaduła

Posty: 632
Dołączył(a): 17 maja 2012, o 16:53
Lokalizacja: Wojkowice

Re: Podłączenie wskźnika defi

Postprzez Radi » 31 sty 2016, o 19:46

czyli tak wedle instrukcji

czujnik ciśnieniowy:
biały-sygnał do zegara
czerwony-stały plus
czarny- masa

zegar:
wtyka po prawej (prawdopodobnie czy lewa czy prawa nie robi różnicy ale pewności nie mam):
czerwony- stały plus
biały-plus po zapłonie
żółty-podświetlenie
czarny-masa
wtyka na środku:
czerwony-sygnał łączysz go z białym na czujniku
czarny- nie podpinasz prawdopodobnie pusty zaizolować i zostawić.
Avatar użytkownika
Radi
Members

Posty: 2831
Dołączył(a): 16 lut 2009, o 12:15
Lokalizacja: GKA
Rocznik: 93
Silnik: 2.8 AAA
Paliwo: PB
Nadwozie: 5-drzwiowe

Re: Podłączenie wskźnika defi

Postprzez scyzormks » 31 sty 2016, o 19:49

ok dzięki ale jeszcze pytanie, skoro czerwony z tej dużej wtyczki idzie do plusa to czy konieczny jest ten biały na plus na zapłon?
Avatar użytkownika
scyzormks
Gaduła

Posty: 632
Dołączył(a): 17 maja 2012, o 16:53
Lokalizacja: Wojkowice

Re: Podłączenie wskźnika defi

Postprzez Radi » 31 sty 2016, o 19:56

nie wiem jak działa ten zegar może być że ma tzw test zegarów że jak przekręcisz kluczyk wskazówka wychyla sie na max i wraca z powrotem bądz co bądz to jak w radiu potrzebuje dwa plusy do działania
Avatar użytkownika
Radi
Members

Posty: 2831
Dołączył(a): 16 lut 2009, o 12:15
Lokalizacja: GKA
Rocznik: 93
Silnik: 2.8 AAA
Paliwo: PB
Nadwozie: 5-drzwiowe

Re: Podłączenie wskźnika defi

Postprzez scyzormks » 31 sty 2016, o 20:07

ok a jeszcze mi powiedz jak sprawdzić który ta kable z + na stacyjce żeby się wpiąć?
Avatar użytkownika
scyzormks
Gaduła

Posty: 632
Dołączył(a): 17 maja 2012, o 16:53
Lokalizacja: Wojkowice

Re: Podłączenie wskźnika defi

Postprzez Radi » 31 sty 2016, o 20:09

czarny kabel wychodzący z kostki stacyjki
Avatar użytkownika
Radi
Members

Posty: 2831
Dołączył(a): 16 lut 2009, o 12:15
Lokalizacja: GKA
Rocznik: 93
Silnik: 2.8 AAA
Paliwo: PB
Nadwozie: 5-drzwiowe
