Kontrolka przeciwmgielnych w liczniku

Wszystkie informacje o instalacji elektrycznej

Moderator: Moderator

Kontrolka przeciwmgielnych w liczniku

Postprzez damianjaro3 » 11 mar 2017, o 01:49

Witam, posiadam licznik mfa który ma kontrolke od przeciwmglowych i zastanawiam się jak ją zmusić do świecenia. Patrzyłem schematy ale nic nie znalazłem, a na ślepo w kablach grzebać nie robota. Wie ktoś gdzie trzeba wpiąć sygnał od wlacznika do licznika?
damianjaro3
Berbeć

Posty: 8
Dołączył(a): 18 gru 2015, o 16:42
Rocznik: 1993
Silnik: 1.9 TDI 1Z
Paliwo: ON
Nadwozie: 3-drzwiowe

Kontrolka przeciwmgielnych w liczniku



Re: Kontrolka przeciwmgielnych w liczniku

Postprzez Thorsten » 11 mar 2017, o 15:55

http://forum.vwgolf.pl/viewtopic.php?t=198943


"styki 83a -halogeny - biało - żółty
83b - tylne przeciwmgłowe - szaro- biały
56 - manetka blindy długich świateł , biało - czarny

58r - światła pozycyjne lewe , szaro - czerwony
58l - światła pozycyjne prawe , szaro - czarny
58b - oświetlenie zestawu wskażników , szaro- niebieski
58 - do bezpiecznika F 19 , szaro -zielony
83 - przekażnik halogenów , szaro - niebieski
31 - masa , brązowy
31 plus 12V , czerwony
X - do stacyjki , czarno - żółty"

Oznaczenia numeracji i nazw pinów znajdziesz z tyłu włącznika do świateł.
MK3
"I'd rather lose by a mile because i built my own car,
than win by a inch because someone else built it for me.
Your car is your story. Don't let someone else write the book."
Avatar użytkownika
Thorsten
Moderator Globalny

Posty: 1048
Dołączył(a): 2 cze 2013, o 16:17
Lokalizacja: BKL
Rocznik: 1996
Silnik: 1.6 AEE
Paliwo: PB
Nadwozie: 5-drzwiowe

Re: Kontrolka przeciwmgielnych w liczniku

Postprzez damianjaro3 » 11 mar 2017, o 19:43

Czyli kwestia włącznika ogarnięta, tylko gdzie teraz wpiąć się w licznik?
damianjaro3
Berbeć

Posty: 8
Dołączył(a): 18 gru 2015, o 16:42
Rocznik: 1993
Silnik: 1.9 TDI 1Z
Paliwo: ON
Nadwozie: 3-drzwiowe

Re: Kontrolka przeciwmgielnych w liczniku

Postprzez Thorsten » 11 mar 2017, o 20:26

Na początku określ jaki masz licznik czy na żarówkach czy na smd.

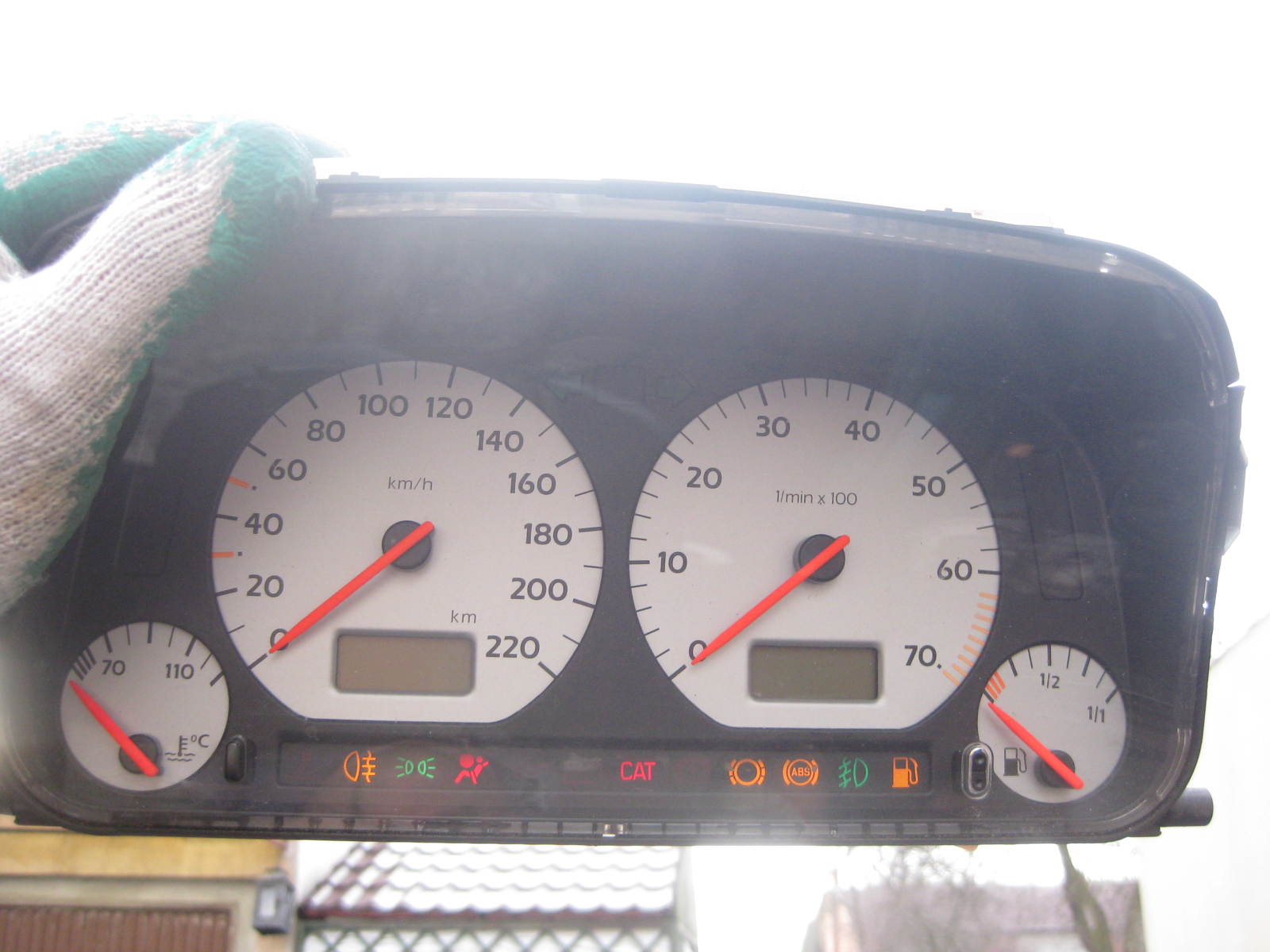

Ten na żarówkach wygląda tak:
Obrazek

a na smd nie ma na dole "paska" gdzie znajdują się żarówki.
Jeśli masz ten na żarówkach musisz kupić opornik 1k i led 3V albo led 12V. Nie bierz tylko mocnej. Masę weź z włącznika świateł a prąd od przeciwmgielnych daj przez opornik na diodę. Potem wsuń diodę w puste miejsce w liczniku i tyle.

Jak masz licznik na smd czeka cię dużo dłubania.

W przypadku żarówki po prostu chodzi by zrobić kontrolę na led i wsunąć w szczelinę w liczniku. Zresztą kontrolka przeciwmgielnych jest we włączniku.
Ten sam schemat działania czyli prąd z włącznika po oporniku i dioda led wsunięta w miejsce w liczniku działa z każdą kontrolką. Jak tak miałem kontrolkę świateł mijania na liczniku w miejscu kontroli pozycyjnych.
MK3
"I'd rather lose by a mile because i built my own car,
than win by a inch because someone else built it for me.
Your car is your story. Don't let someone else write the book."
Avatar użytkownika
Thorsten
Moderator Globalny

Posty: 1048
Dołączył(a): 2 cze 2013, o 16:17
Lokalizacja: BKL
Rocznik: 1996
Silnik: 1.6 AEE
Paliwo: PB
Nadwozie: 5-drzwiowe

Re: Kontrolka przeciwmgielnych w liczniku

Postprzez damianjaro3 » 11 mar 2017, o 20:48

Licznik mam na diodach smd - ikona kontrolki juz tam jest, czytałem że w wersji usa była do tego osobna kostka, myślałem ze w europejskiej będzie coś na podobe. Skoro mówisz ze będzie z tym dużo dlubania to chyba odpuszcze(bo to tylko przeciwmglowe), ale w sumie procedurę możesz podać, może komuś się przyda. Dzięki za odpowiedź!
damianjaro3
Berbeć

Posty: 8
Dołączył(a): 18 gru 2015, o 16:42
Rocznik: 1993
Silnik: 1.9 TDI 1Z
Paliwo: ON
Nadwozie: 3-drzwiowe

Re: Kontrolka przeciwmgielnych w liczniku

Postprzez jaroszy » 12 mar 2017, o 13:35

a jak zmusić by to wszystko zaczęło świecić? mam w cabrio taki licznik na żarówki
Nie masz wystarczających uprawnień, aby zobaczyć pliki załączone do tego postu.
jaroszy
Members

Posty: 761
Dołączył(a): 17 lis 2013, o 22:27
Lokalizacja: pleszew
Rocznik: 1996
Silnik: 1.8i aam
Paliwo: PB
Nadwozie: cabrio

Re: Kontrolka przeciwmgielnych w liczniku

Postprzez Thorsten » 12 mar 2017, o 13:59

Tak samo jak w procedurze przeciwmgłowych. Trzeba wcisnąć led w puste miejsce który podpięty będzie pod odpowiedni sygnał. Problem będzie z kontrolką cat bo w mk3 tego nie było. Abs jak ktoś ma może podpiąć pod kontrolkę obok włącznika świateł tak samo jak z kontrolką poduszek. Samo wkręcenie żarówki w miejsce nic nie da bo do licznika nie dociera poszczególny sygnał np. poduszek powietrznych więc musimy sami go pobrać z odpowiednich miejsc i podpinać ledy które wsuniemy w miejsce w liczniku. Jak ktoś bardzo chce to mogę foto pokazać jak to zrobić.
