Kolor przewodów - światła

przez **malapawel** » 15 lis 2010, o 22:36

witajcie mam szybkie pytanko bo nie moge nigdzie znalezc poprawnej odpowiedzi, a mianowicie chodzi mi o kolor przewodu swiatel mijania oraz pozycyjne tylne przy przelaczniku w kabinie. do swiatel mijania slyszalem ze idzie zolto czarny ale nie jestem pewien dlatego wole sie upewnic. mam zamiar zrobic sterowanie na pilot swiatlami mijania i pozycjami. od wlacznika idze na swiatla 12V? nie chce tez sie wpinac bezposrednio pod swiatla (pod maske) poniewaz bedzie za duze obciazenie dla ukladu sterujacego) mam zamiar kupic cos takiego: i wpiac to do swiatel zeby zrobic modul komfortu leaving home. dzieki za pomoc

przez **Zico63** » 15 lis 2010, o 22:44

Zasilanie reflektorów ze stacyjki to żółto-czarny (X). Wyjście na reflektory biało-czarny (56). Wejście na pozycyjne stały plus (30) czerwony. Wyjścia na pozycyjne są trzy: prawe, lewe i tablica, zawsze szary z paseczkiem, pin 58 z literką L lub R lub bez.
Konkretne mijania znajdze Kolega dopiero na manetce, kolor żółty, grubszy od innych.

przez **malapawel** » 15 lis 2010, o 22:48

Zico63 napisał(a):Zasilanie reflektorów ze stacyjki to żółto-czarny (X). Wyjście na reflektory biało-czarny (56). Wejście na pozycyjne stały plus (30) czerwony. Wyjścia na pozycyjne są trzy: prawe, lewe i tablica, zawsze szary z paseczkiem, pin 58 z literką L lub R lub bez.

hmm troszke to zamotane (dla mnie) wiec zapytam inaczej:

do jakiego przewodu podpiac +12 zeby zaswiecily sie:

mijania-
pozycja tyl-
pozycja przod lewy?-
pozycja przod prawy?-

przez **killah** » 15 lis 2010, o 22:48

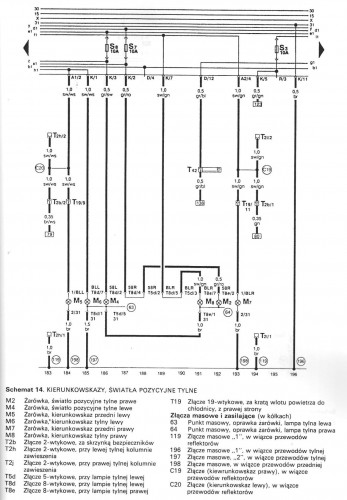

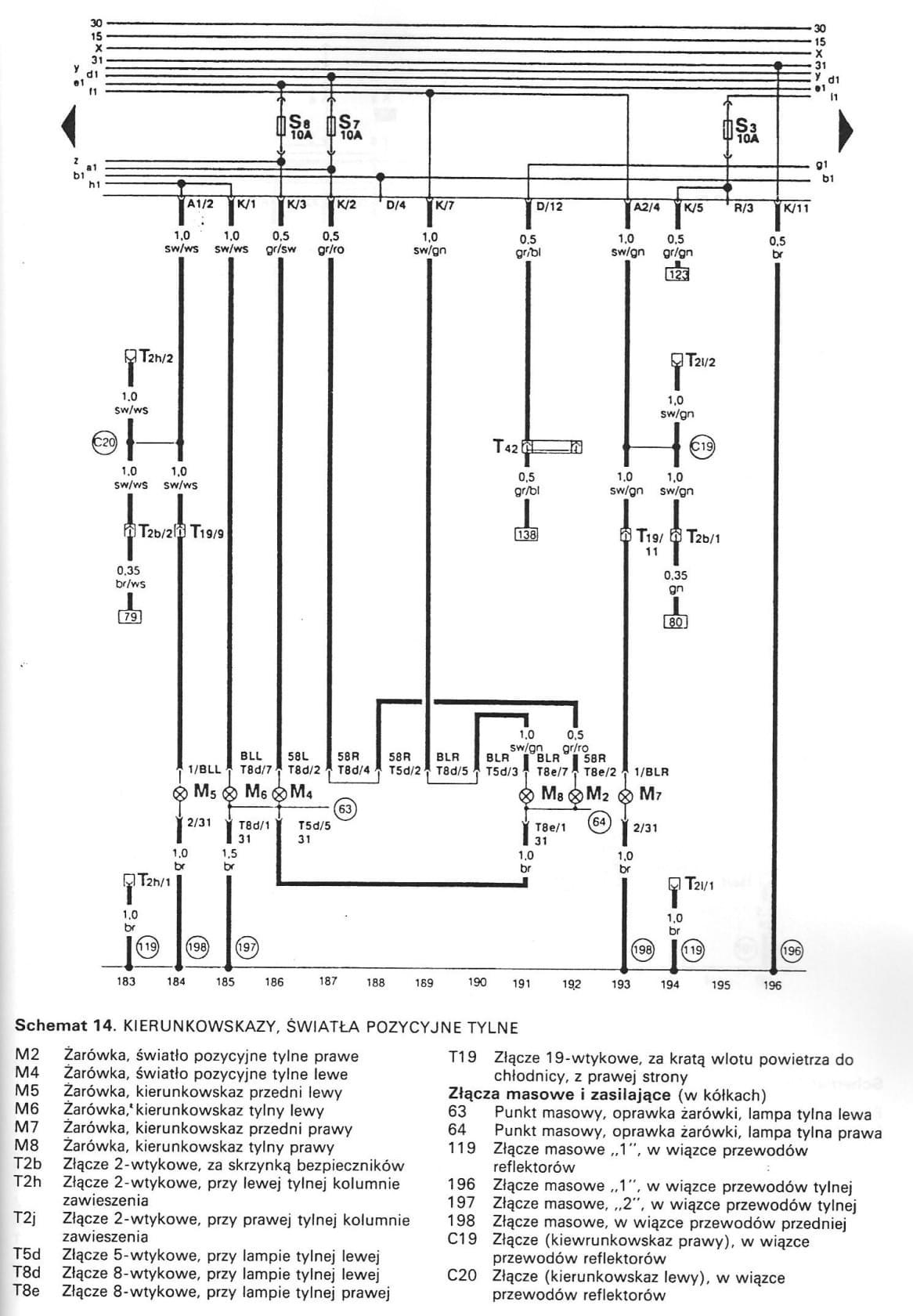

Tutaj są skany schematu świateł pozycyjnych tylnych

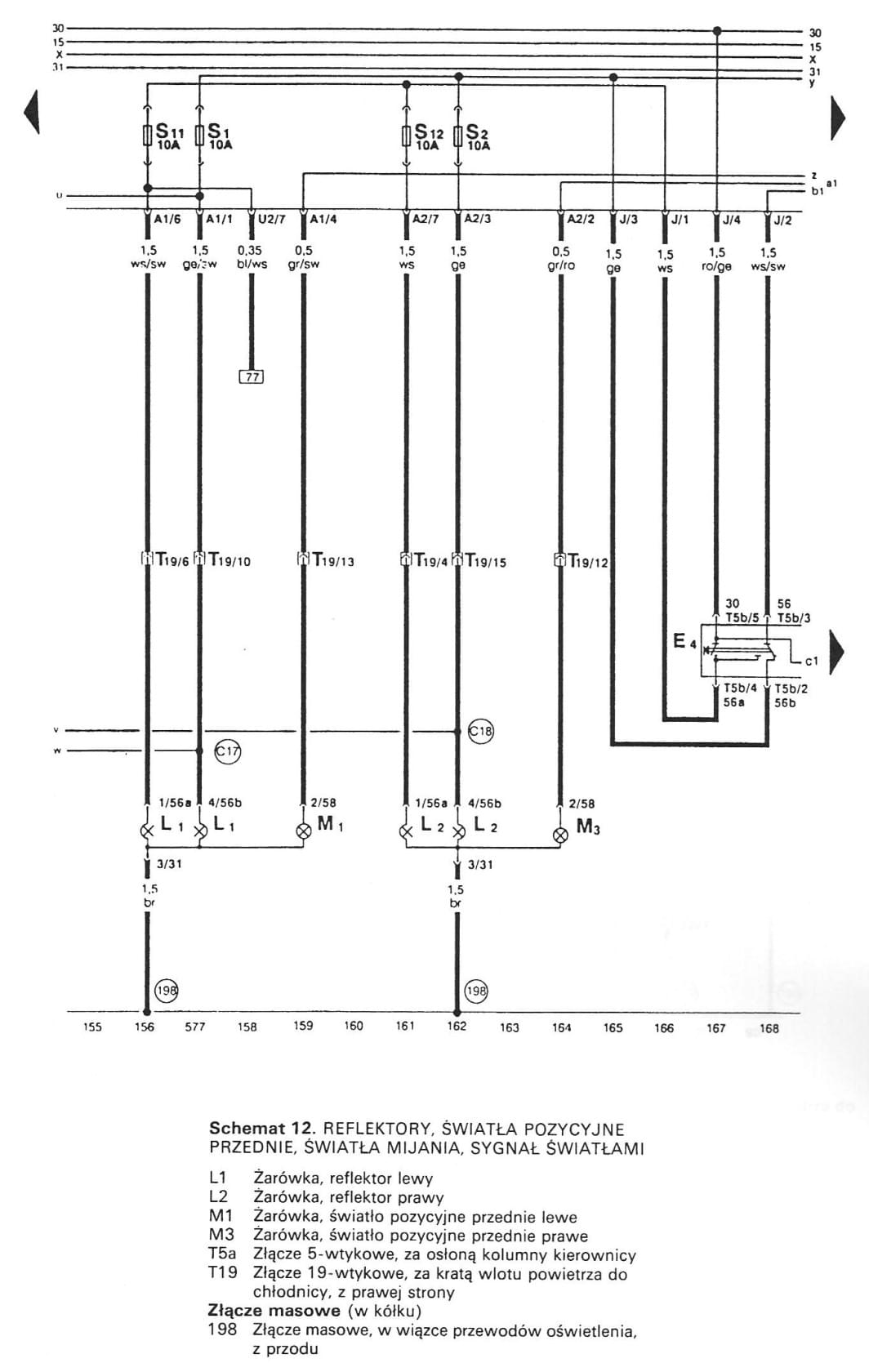

A tutaj przednich

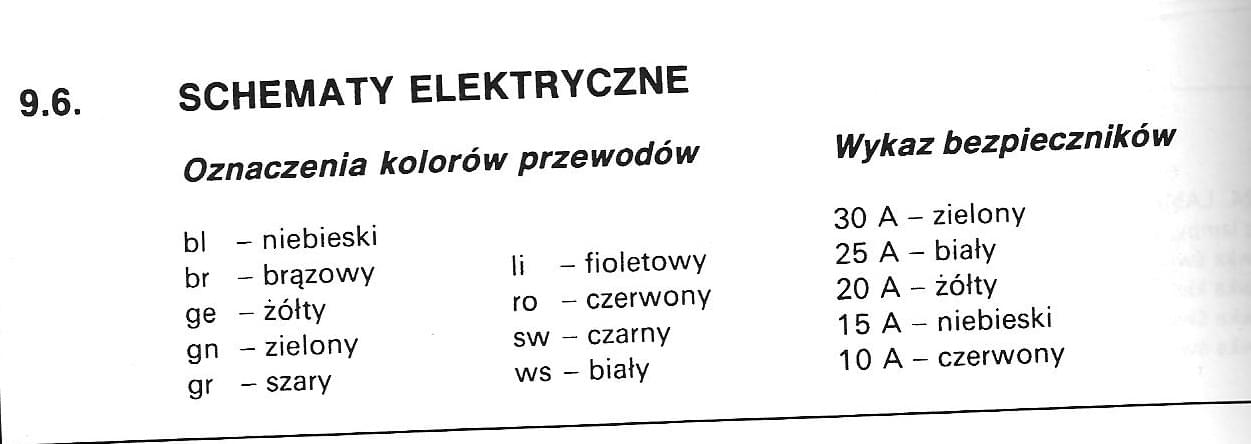

Tutaj legenda

przez **malapawel** » 15 lis 2010, o 22:53

czy dobrze rozumiem wedlug schematu od killah:

do przednich +12 mijania podpinam do:

bialego i zoltego

do tylnych +12 pozycja podpinam do:

szaro-czarny i czarno-bialy

wszystkie przewody sa we wlaczniku tak?

przez **Zico63** » 15 lis 2010, o 22:56

Nie ma w Volkswagenie rozdziału przednie - tylne a jest stronami: lewa - prawa - i tablica rejestracyjna.
Tylko mijania z tych wszystkich są łatwo dostępne: żółty na manetkach, nie na włączniku w tablicy!
Gdy Kolega podepnie na włączniku do np szaro-czarnego, będą świecić lewe przednie i lewe tylne pozycje.

przez **malapawel** » 15 lis 2010, o 22:59

Zico63, czyli podpinam sie pod przewod zolty przy wlaczniku swiatel tak? i swieca mi mijania z przodu i pozycje z tylu?

przez **Zico63** » 15 lis 2010, o 23:00

Tak, będzie "dawać" na mijania. Pozycyjne - nie
Co to ma świecić i kiedy?

przez **malapawel** » 15 lis 2010, o 23:02

maja swiecic mijania przod i pozycje tyl, tak jakby po przekreceniu kluczyka wlaczyc przelacznik swiatel w pozycje 2 (maks w prawo)

przez **Zico63** » 15 lis 2010, o 23:05

To bez rozkopywania instalacji samochodu mogą świecić: mijania oraz pozycyjne wszystkie na około.

przez **malapawel** » 15 lis 2010, o 23:06

ujdzie w tloku, jaki kolor przewodu?

zolty?

przez **Zico63** » 15 lis 2010, o 23:08

Mijania tak.
Ale do wysterowania pozycyjnych musi dać Kolega dwa dalsze przekaźniki lub jeden dwutorowy tak by nie łączyć napięcia na mijania z napięciem na pozycyjne.

[ Dodano: 2010-11-15, 22:10 ]
pozycyjne to szaro-czarny i szaro-czerwony, tym razem na włączniku świateł.
Niestety, instalacja w VW jest świetna ale trudna do modernizacji.
