Centralka

Postprzez Fabius » 22 lis 2014, o 18:05

Przeszukałem wiele tematów o podłączeniu centralki do golfa i takie rzeczy jak, kolory kabli, że centralny w golfie jest sterowany plusem to już wiem. Kiedyś podłączyłem bardzo prosty sterownik do niego który ma tylko sygnał otwórz/zamknij i nic więcej, działa do dziś. Kupiłem nowy sterownik bo tamten wspomniany nie miał wyjścia na migacze i mam problem z jego podłączeniem.

Podłączam go zgodnie ze schematem sterowania plusem ( identycznie jak podłączyłem stary) który jest w komplecie i nic, niżej rozpisałem jak to robię. Próbowałem już wiele opcji i nic z tego, centralka się odzywa ale nie ma żadnej reakcji ze strony siłowników.

- (przewód czerwony) +12V stałe z bezpieczników
- (przewód czarny) masę do budy
- (przewód niebieski) sygnał zamknięcia do szarego przewodu w wiązce drzwi
- (przewód biały) sygnał otwarcia do zielonego przewodu w wiązce drzwi
- (przewód brązowy) dołączam do plusa +12V (tak wynika ze schematu bo z tego co mi wiadomo golf sterowanie ma plusem)

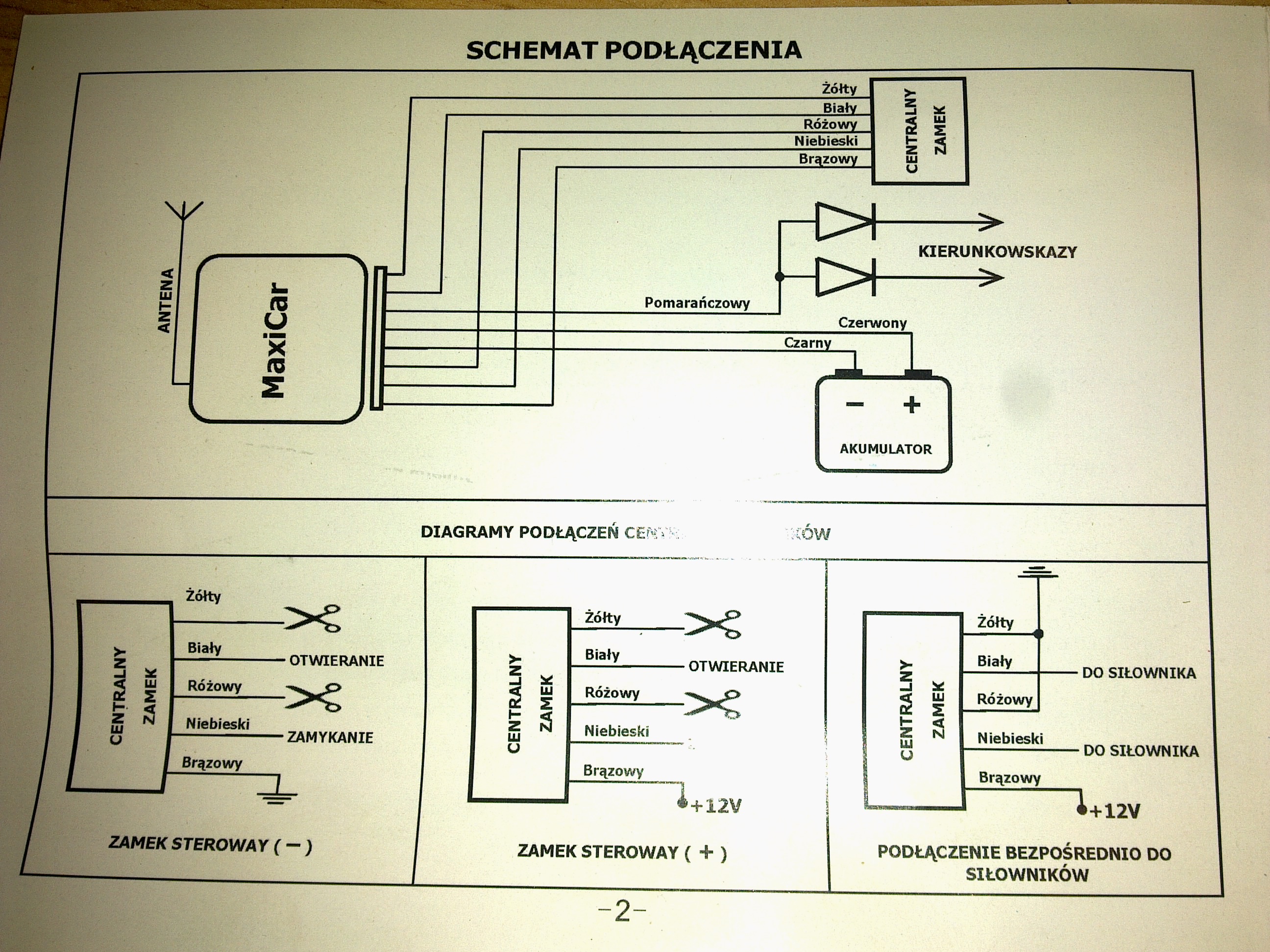

Schemat:

<


Ogarnie ktoś ? bo ja już nie mam głowy :zdegustowany:
Avenu Green Dragon
MFA/Tempomat/Grzane stołki i takie tam :mrgreen:
Avatar użytkownika
Fabius
Czytacz

Posty: 22
Dołączył(a): 4 gru 2013, o 21:38
Lokalizacja: Świętokrzyskie
Rocznik: 1994
Silnik: 1Z
Paliwo: ON
Nadwozie: 5-drzwiowe

Centralka



Postprzez marcinwv » 22 lis 2014, o 18:55

Zamykanie do szarego, otwieranie do zielonego ,sprobuj tak :)
Avatar użytkownika
marcinwv
Gaduła

Posty: 475
Dołączył(a): 22 lis 2012, o 00:49
Lokalizacja: Sieradz

Postprzez łukasz1983 » 22 lis 2014, o 20:59

Fabius, Teoretycznie masz dobrze podłączone.Centralny z kluczyka zamyka i otwiera?Sprawdź,jak zamykasz,lub otwierasz pilotem,czy na kablu niebieski i białym masz napięcie.
Avatar użytkownika
łukasz1983
Members

Posty: 2079
Dołączył(a): 2 wrz 2012, o 16:40
Lokalizacja: RKR
Rocznik: 1993
Silnik: 1.6 ABU 1.8 Z18XE
Paliwo: PB+LPG
Nadwozie: 3-drzwiowe

Postprzez Fabius » 22 lis 2014, o 21:49

W poniedziałek się zabiorę znów za to, ale jak sprawdzałem na sztywno na stole z żarówką to napięcie na tych kablach było znikome niecałe 2V, nie mam pojęcia co jest nie tak :dontgetit: Centralny zamyka z kluczyka i otwiera normalnie.
Avenu Green Dragon
MFA/Tempomat/Grzane stołki i takie tam :mrgreen:
Avatar użytkownika
Fabius
Czytacz

Posty: 22
Dołączył(a): 4 gru 2013, o 21:38
Lokalizacja: Świętokrzyskie
Rocznik: 1994
Silnik: 1Z
Paliwo: ON
Nadwozie: 5-drzwiowe

Postprzez łukasz1983 » 22 lis 2014, o 22:27

Fabius napisał(a):jak sprawdzałem na sztywno na stole z żarówką to napięcie na tych kablach było znikome niecałe 2V, nie mam pojęcia co jest nie tak
Wygląda na awarię centralki.
Avatar użytkownika
łukasz1983
Members

Posty: 2079
Dołączył(a): 2 wrz 2012, o 16:40
Lokalizacja: RKR
Rocznik: 1993
Silnik: 1.6 ABU 1.8 Z18XE
Paliwo: PB+LPG
Nadwozie: 3-drzwiowe

Postprzez Fabius » 22 lis 2014, o 23:31

Nie mam pojęcia, brałem na allegro jak każdy od jednego gościa i same pozytywy także musze coś źle podłączać :-| nie mam głowy
Avenu Green Dragon
MFA/Tempomat/Grzane stołki i takie tam :mrgreen:
Avatar użytkownika
Fabius
Czytacz

Posty: 22
Dołączył(a): 4 gru 2013, o 21:38
Lokalizacja: Świętokrzyskie
Rocznik: 1994
Silnik: 1Z
Paliwo: ON
Nadwozie: 5-drzwiowe

Postprzez łukasz1983 » 23 lis 2014, o 18:22

Fabius napisał(a):Nie mam pojęcia, brałem na allegro jak każdy od jednego gościa i same pozytywy także musze coś źle podłączać :-| nie mam głowy
To,że gościu ma same pozytywy,to nie oznacza to,że mogła się trafić feralna sztuka.
Jeżeli masz podłączone tak jak opisałeś w pierwszym poście,to masz dobrze.
A tak w ogóle jak się nazywa sterownik?
Avatar użytkownika
łukasz1983
Members

Posty: 2079
Dołączył(a): 2 wrz 2012, o 16:40
Lokalizacja: RKR
Rocznik: 1993
Silnik: 1.6 ABU 1.8 Z18XE
Paliwo: PB+LPG
Nadwozie: 3-drzwiowe

Postprzez Fabius » 23 lis 2014, o 20:41

MAXICAR 686-2236
Avenu Green Dragon
MFA/Tempomat/Grzane stołki i takie tam :mrgreen:
Avatar użytkownika
Fabius
Czytacz

Posty: 22
Dołączył(a): 4 gru 2013, o 21:38
Lokalizacja: Świętokrzyskie
Rocznik: 1994
Silnik: 1Z
Paliwo: ON
Nadwozie: 5-drzwiowe

Postprzez łukasz1983 » 23 lis 2014, o 21:18

Fabius, Nie miałem do czynienia z tym sterownikiem,ale z tego co znalazłem,to nie nadaje się do pneumatycznego zamka.
http://www.audi80.pl/80-b4-all-montaz-s ... 95,135.htm
Avatar użytkownika
łukasz1983
Members

Posty: 2079
Dołączył(a): 2 wrz 2012, o 16:40
Lokalizacja: RKR
Rocznik: 1993
Silnik: 1.6 ABU 1.8 Z18XE
Paliwo: PB+LPG
Nadwozie: 3-drzwiowe

Postprzez lukszumk3 » 23 lis 2014, o 21:33

U siebie mam sterownik który może generować impuls o długości 0,5s jak i 3,5s. W obydwu przypadkach nie ma problemu z obsługą zamka, wszystko działa jak trzeba.
Najprościej to weź kontrolkę, podłącz ją pod wyjście na którym ma pojawiać się sygnał (napięcie) zamykania/otwierania, centralkę podłącz do akumulatora i naciskaj pilot - jak kontrolka błyśnie, znaczy centralka dobra.
Potem znajdź kable przy pompce które są odpowiedzialne za zamykanie/otwieranie. Najprościej niech ktoś przekręca zamek w drzwiach (do końca i przytrzymanie), a ty z kontrolką we wtyczce szukaj gdzie pojawi się napięcie. U mnie były to chyba zielono-czarny i szary.
Potem przyłączaj kablem napięcie na kable które zlokalizowałeś jako te od otwierania/zamykania. Jak będzie działać, to podłączasz centralkę i nie ma prawa nie-działać.
lukszumk3
Czytacz

Posty: 96
Dołączył(a): 7 sty 2014, o 22:09
Lokalizacja: Sławęcice

Postprzez Fabius » 24 lis 2014, o 15:56

Sprzedawca twierdzi że sam uszkodziłem centralkę bo źle ją podłączyłem ale pisze bzdury, twierdzi że mogą mi naprawić jak sie da. Mam jeszcze jedno auto co ma elektryczny zamek to tam podłącze i zobaczę co z tego wyjdzie.
Avenu Green Dragon
MFA/Tempomat/Grzane stołki i takie tam :mrgreen:
Avatar użytkownika
Fabius
Czytacz

Posty: 22
Dołączył(a): 4 gru 2013, o 21:38
Lokalizacja: Świętokrzyskie
Rocznik: 1994
Silnik: 1Z
Paliwo: ON
Nadwozie: 5-drzwiowe
