Schemat istalacji elektrycznej klimy - 1,9 TDI 1Z 90 KM

Postprzez Michał93 » 28 maja 2017, o 20:05

Witam Golfiarzy.

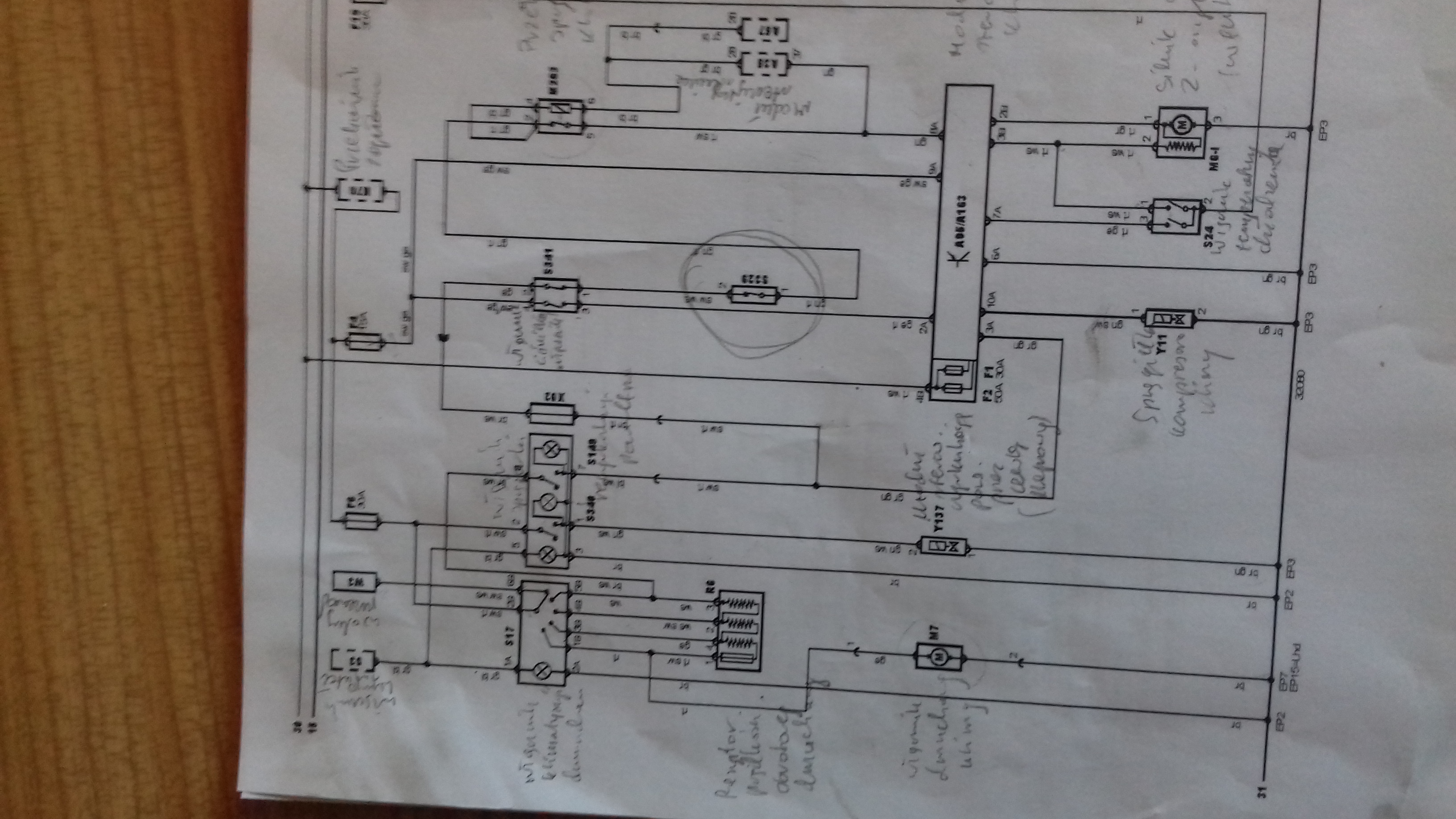

Mam pytanie o zaznaczony na schemacie element. Wie ktoś co to jest? Wydaje mi sie że będzie to czujnik temperatury zewnętrznej (tak bym wnioskował z jego umiejcowienia) ale nie jestem pewny. Dlatego proszę Was o pomoc :) Z góry dzięki :)
Nie masz wystarczających uprawnień, aby zobaczyć pliki załączone do tego postu.
Avatar użytkownika
Michał93
Czytacz

Posty: 92
Dołączył(a): 5 paź 2013, o 23:36
Lokalizacja: Gródek n/D okolice
Rocznik: 1994
Silnik: 1.6 ABU 55kW
Paliwo: PB+LPG
Nadwozie: 5-drzwiowe

Schemat istalacji elektrycznej klimy - 1,9 TDI 1Z 90 KM



Re: Schemat istalacji elektrycznej klimy - 1,9 TDI 1Z 90 KM

Postprzez Michał93 » 29 maja 2017, o 16:21

Wiem już w 100% że szukany przeze mnie element to czujnik temperatury zewnętrznej.

Ktoś może się orientuje, jaki numer miały te czujniki? Chciałem zamówić nowy, ale bez jego numeru (czy tam kodu) temat jest ciężki..
Avatar użytkownika
Michał93
Czytacz

Posty: 92
Dołączył(a): 5 paź 2013, o 23:36
Lokalizacja: Gródek n/D okolice
Rocznik: 1994
Silnik: 1.6 ABU 55kW
Paliwo: PB+LPG
Nadwozie: 5-drzwiowe

Re: Schemat istalacji elektrycznej klimy - 1,9 TDI 1Z 90 KM

Postprzez szymekk » 29 maja 2017, o 22:19

Nie jestem pewien czy to ten ale jeżeli chodzi o ten od mfa to 357 919 379 A. Niestety kupno nowego ciężkie. Sam szukałem
szymekk
Badacz tematu

Posty: 171
Dołączył(a): 18 kwi 2016, o 21:31
Rocznik: 1995
Silnik: AEA 1.6
Paliwo: PB
Nadwozie: 3-drzwiowe

Re: Schemat istalacji elektrycznej klimy - 1,9 TDI 1Z 90 KM

Postprzez Michał93 » 30 maja 2017, o 13:02

O tak, dostać taki czujnik jest bardzo ciężko. Tak, to bedzie raczej ten od MFA. Wtyczka jest dwu pinowa. I długość przewodu wskazuje na to, że bedzie on raczej w kratce zderzaka niż w podszybiu (czytałem, że były i tu i tu, czym to szło, nie wiem), Co prawda MFA nie zakładałem nigdy, ale czytałe, że tam były czujniki na dwa piny, montowane w kratce zderzaka.
Już myślałem, że jak nie dostane takiego czujnika od mk3 to chyba założę od mk4. Tyle, że będę musiał przerabiać wiązkę, bo czujniki od mk4 są na 4 piny.

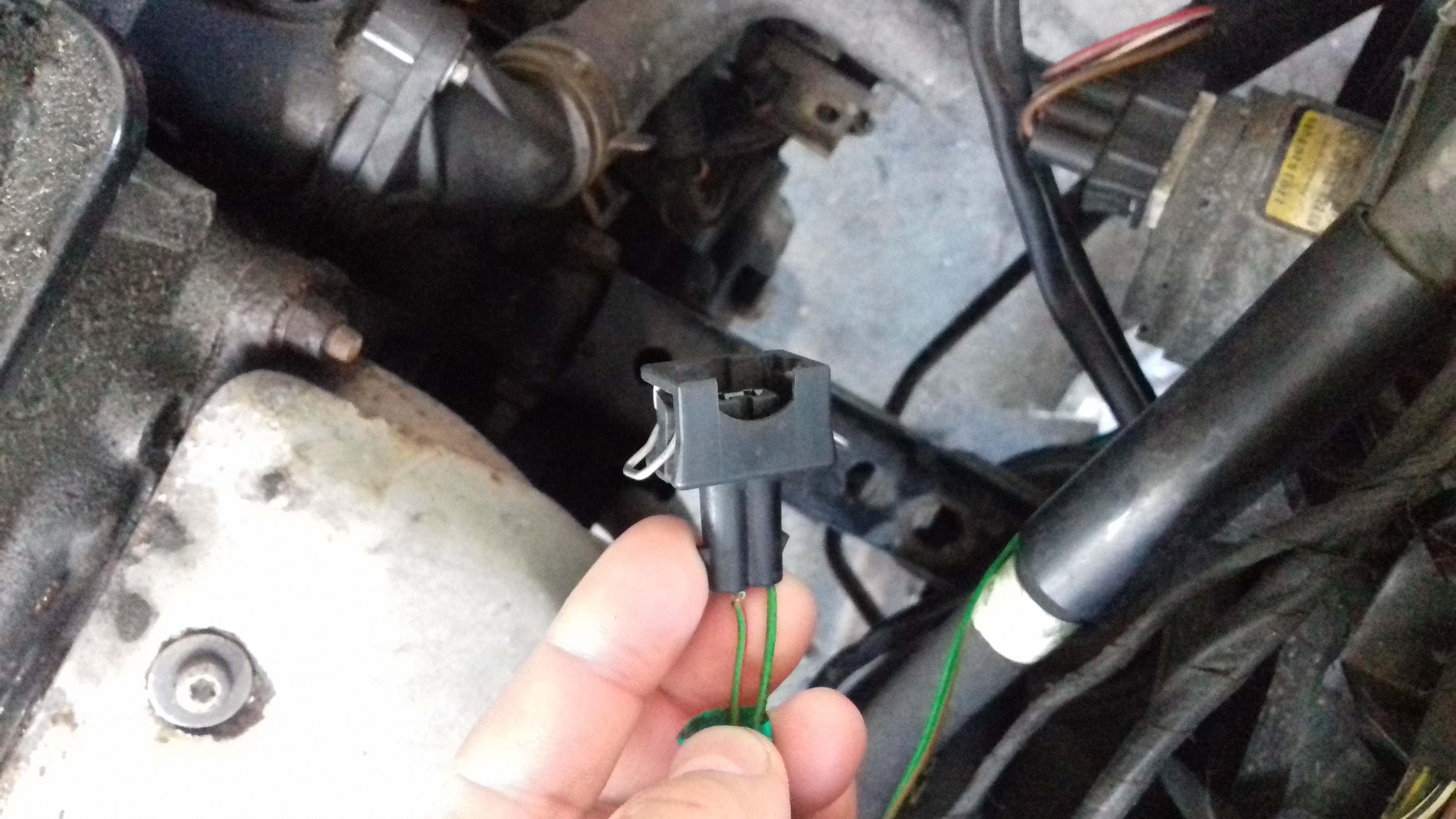

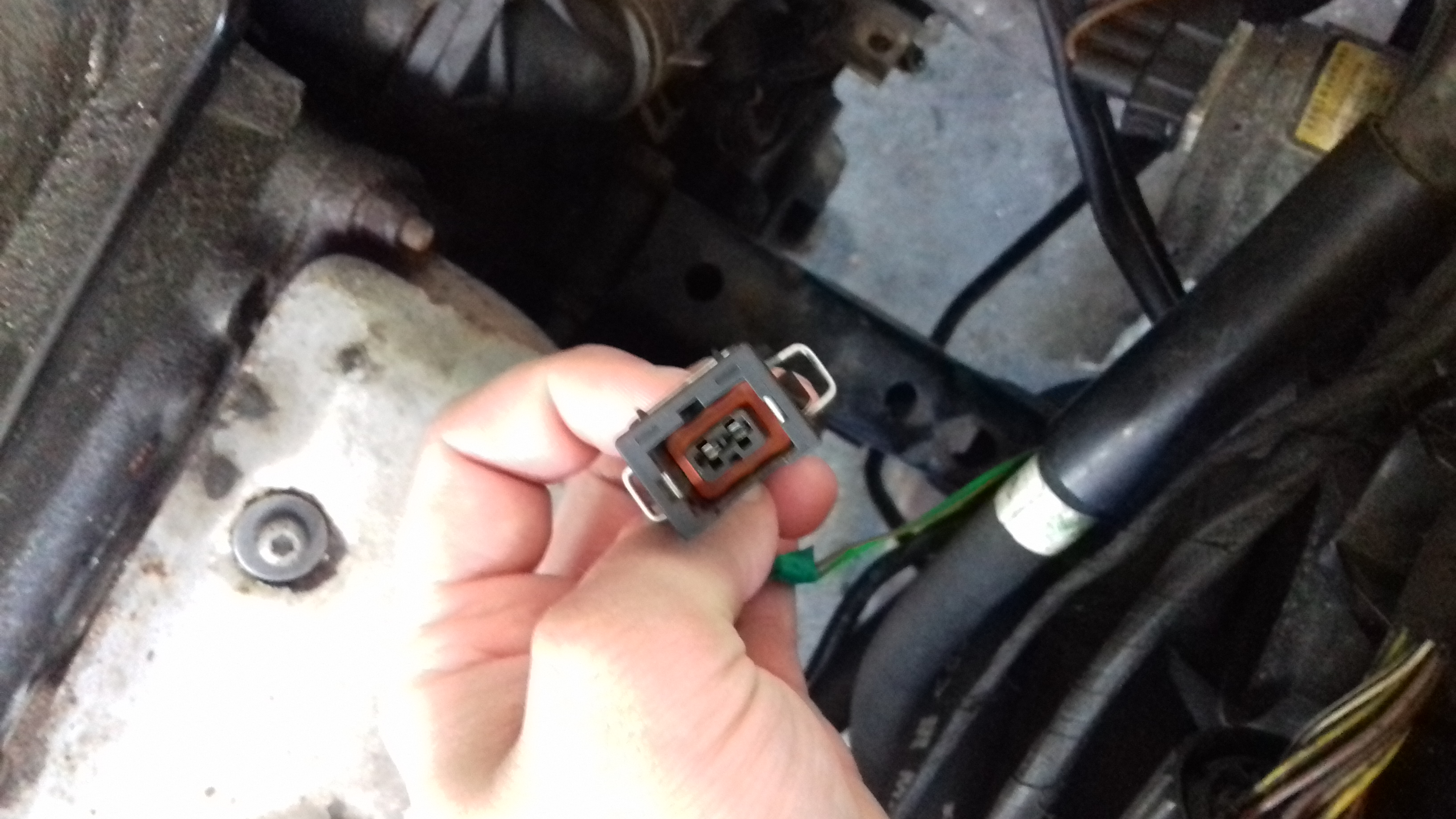

Na zdjęciach jest wtyczka, jaką mam od czujnika. Może to być czujnik od MFA.
Nie masz wystarczających uprawnień, aby zobaczyć pliki załączone do tego postu.
Avatar użytkownika
Michał93
Czytacz

Posty: 92
Dołączył(a): 5 paź 2013, o 23:36
Lokalizacja: Gródek n/D okolice
Rocznik: 1994
Silnik: 1.6 ABU 55kW
Paliwo: PB+LPG
Nadwozie: 5-drzwiowe

Re: Schemat istalacji elektrycznej klimy - 1,9 TDI 1Z 90 KM

Postprzez szymekk » 30 maja 2017, o 22:34

Ja sobie ten czujnik sam zrobiłem. Chwila roboty i groszowe sprawy. Niestety przekłamywał o 2-3* ale działał a te 2-3* dało się jakoś przeboleć. Teraz załatwiłem sobie orginalny :D Zrobienie takiego czujnika to 5 minut. Koszt ok. 10zł. Termistor, kawałek kabla i kilka termokurczek.
szymekk
Badacz tematu

Posty: 171
Dołączył(a): 18 kwi 2016, o 21:31
Rocznik: 1995
Silnik: AEA 1.6
Paliwo: PB
Nadwozie: 3-drzwiowe

Re: Schemat istalacji elektrycznej klimy - 1,9 TDI 1Z 90 KM

Postprzez Michał93 » 30 maja 2017, o 23:08

Z tym termistorem też pomysł dobry, w sumie chciałem czujnik żeby było jak w oryginale, ale kto wie czy się nie wezmę za zrobienie czujnika ;)
2-3* przekłamania to nie jest znowu wielki problem :)
Zresztą można połączyć równolegle dwa termistory, różniące się i opornością i charakterystyką (bo jak dobrze pamiętam ze szkoły były termistory PTC i NTC) i wtedy przekłamania będą minimalne ;)
Avatar użytkownika
Michał93
Czytacz

Posty: 92
Dołączył(a): 5 paź 2013, o 23:36
Lokalizacja: Gródek n/D okolice
Rocznik: 1994
Silnik: 1.6 ABU 55kW
Paliwo: PB+LPG
Nadwozie: 5-drzwiowe
